K 2801 / K 2801 plus
41
Português

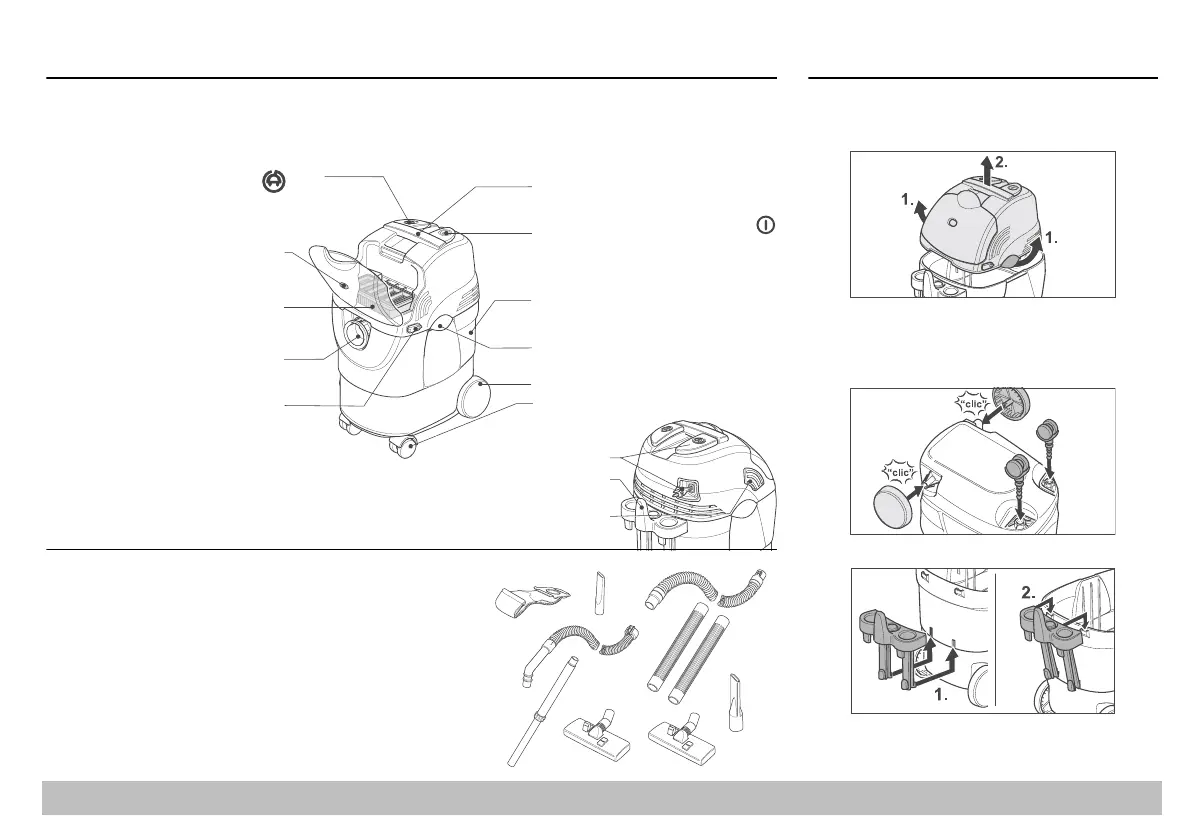

Volume de fornecimento
Ao desembalar, controle se na embalagem foram fornecidas todas as peças correspondentes. As rodas
(5), rolos omnidireccionais (6) e o suporte para acessórios especiais (7) têm de ser montados antes da
operação inicial do aparelho. No caso de sinistros de transporte informe o seu revendedor.
12 B
o
tã
o
d
e enro
l
amen
t
o
do cabo
premir o botão para o enrolamento
automático do cabo de ligação à rede.
10A Filtro de pregas plano
(montado no aparelho) filtra matérias
suspensas e protege a turbina de
aspiração
9 Conexão de aspiração
para conectar a mangueira de aspiração
8 Sacudidor de filtro
manual
1C
a
b
o
d
e
d
e
t
ranspor
t
e
permite transportar o aparelho por
escadas, etc.
2 Interruptor liga / desliga
Para ligar o aparelho premir
o interruptor, para desligá-lo premir
novamente o interruptor.
3 Depósito de detritos 25 l
Para recolher os detritos húmidos ou
secos
4 Fecho do depósito (2x)
5 Roda (2x)
6 Rolete omnidireccional (2x)
7 Recipiente para acessórios
para alojar os acessórios
Acessórios
A Saco filtrante de papel
B Tubo telescópico de
aspiração
Diâmetro nominal de 35 mm, variável
no comprimento
C Mangueira de
aspiração, 2 m
D Bocal para fendas
Diâmetro nominal de 35 mm, para
cantos, juntas e radiadores
E Aspirador de sólidos
e líquidos
Diâmetro nominal de 35 mm, comutável
para superfícies rígidas / carpete
*Este acessório está incluído adicional-
mente no volume de fornecimento do
K 2801 plus.
F* Bocal de aspiração de
sólidos
Diâmetro nominal de 35 mm, comutável
para superfícies rígidas/carpete
G* Mangueira de
aspiração, 2 m
Diâmetro nominal de 60 mm
H* Tubo de aspiração (2x)
Diâmetro nominal de 60 mm
I* Bocal para fendas
Diâmetro nominal de 60 mm
11 Indicador do estado do filtro
indica vermelho quando o saco filtrante de
papel está cheio, o filtro de pregas plano
ou o acessório estão obstruídos.
12
10B Microfiltro
(montado no aparelho)
A
C
B
E
D
G*
H*
I*
F*
Pôr o aparelho a funcionar
 Abra os dois fechos e retire a caixa do motor
de dentro do depósito de detritos.
 Retire as rodas e os rolos omnidireccionais de
dentro do depósito de detritos e pressionando
monte estes no respectivo alojamento, as
rodas engatam com estalo audível.
 Montar o suporte para os acessórios.
