- 9

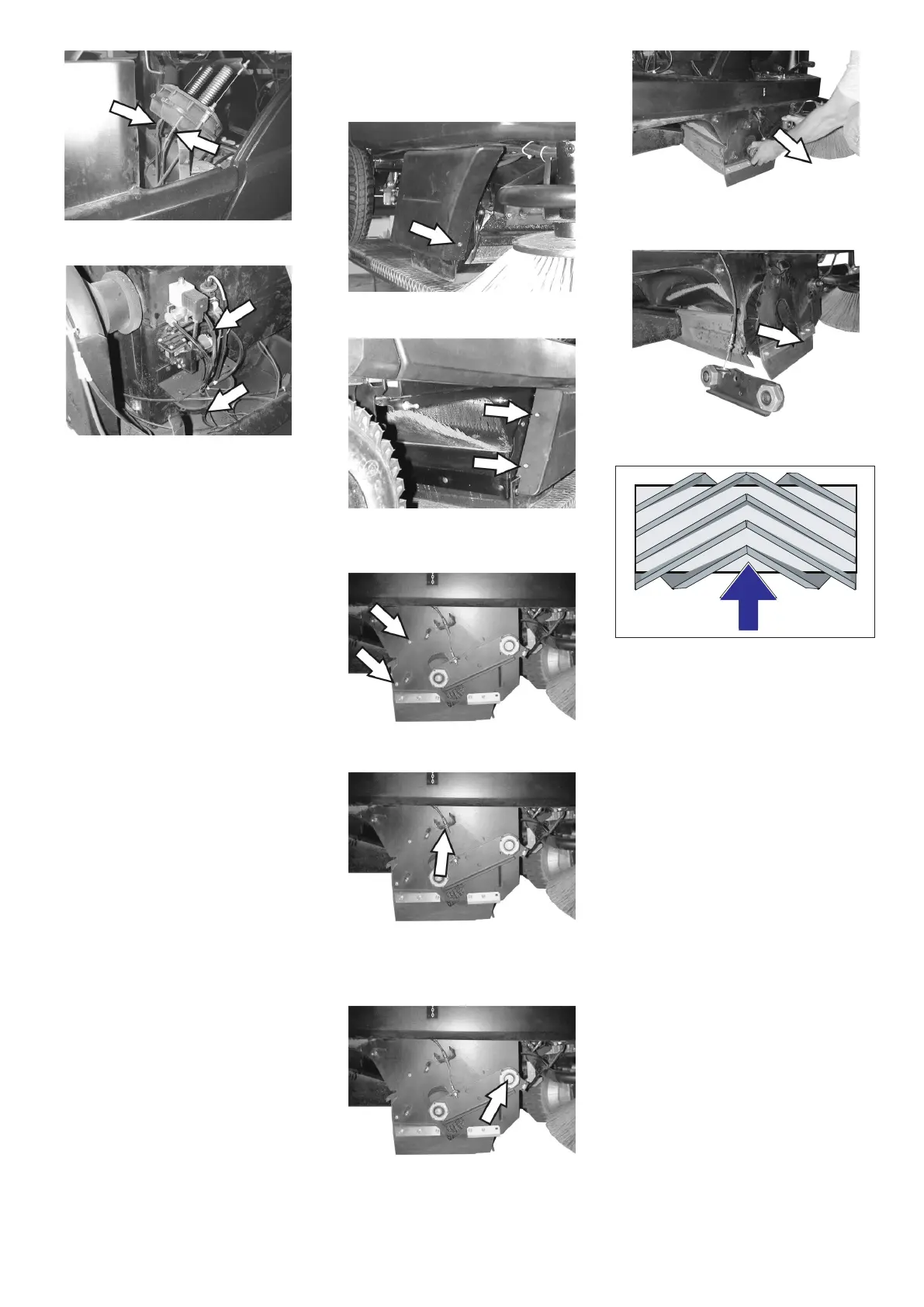

Slangaansluitingen naar de onderdrukdoos
voor het omlaag brengen van de veegrol
Slangaansluitingen naar de onderdruk-
pomp en de onderdrukdoos (reservoir)
Instructie:De onderdrukpomp draait al-
leen wanneer onderdruk in het systeem op-
gebouwd wordt. Indien de pomp altijd
draait, moet de klantendienst op de hoogte
gebracht worden.
 Veegmachine op een egaal oppervlak
neerzetten.
 Programmaschakelaar op markering 1
(rijden) zetten. Zijbezems worden om-
hoog gebracht.
 Sleutelschakelaar op '0' draaien en
sleutel uittrekken.
 3 bevestigingsschroeven aan de onder-
kant losdraaien.
 Versleten zijbezems verwijderen.
 Nieuwe zijbezem op meenemer steken
en vastschroeven.
 Veegmachine op een egaal oppervlak
neerzetten.
 Programmaschakelaar op markering 1
(rijden) zetten. Veegrol wordt omhoog
gebracht.
 Sleutelschakelaar op '0' draaien en
sleutel uittrekken.
 Apparaat met blok tegen wegrollen be-
veiligen.
 Veeggoedreservoir aan beide kanten
lichtjes optillen en eruit trekken.
 Banden of snoeren van veegrol verwij-
deren.
Het verwisselen is nodig, als door het ver-
slijten van de borstels het veegresultaat
zichtbaar minder wordt.
 Veegmachine op een egaal oppervlak
neerzetten.
 Programmaschakelaar op markering 1
(rijden) zetten. Veegrol wordt omhoog
gebracht.
 Sleutelschakelaar op '0' draaien en
sleutel uittrekken.
 Apparaat met blok tegen wegrollen be-
veiligen.
 Veeggoedreservoir aan beide kanten
lichtjes optillen en eruit trekken.
 Voorste bevestigingsschroef van de
rechter zijpanelen losmaken.
 Achterste bevestigingsschroeven van
de rechter zijpanelen losdraaien.
 Zijpaneel wegnemen.
 Schroeven losdraaien.
 Bevestigingsschroef van de bowdenka-
bel loszetten en bowdenkabel eruit ha-
len.
 Schroef op het draaipunt van de vee-
grolcoulisse uitdraaien.
 Veegrolcoulisse aftrekken.
 Veegrolafdekking wegnemen.
 Veegrol uitnemen.
Inbouwplaats van de veegrol in de rijrich-
ting
 Nieuwe veegrol in de veegrolkast schui-
ven en op de aandrijfpen steken.
Instructie: Bij de inbouw van de nieuwe
veegrol op de positie van de borstelset let-
ten.
Instructie: Bowdenkabel zodanig instellen
dat de veegrol ca. 10 mm van de grond op-
getild wordt.
 Veegrolafdekking aanbrengen.
 Veegrolcoulisse aanbrengen.
 Bowdenkabel eriin hangen.
 Bevestigingsschroeven aandraaien.
 Zijpaneel opschroeven.
 Veeggoedreservoir aan beide kanten
erin schuiven en laten vastklikken.

Programmaschakelaar op markering 1
(rijden) zetten. Veegrol en zijbezems
worden opgeheven.
 Veegmachine op een egale en gladde
bodem rijden die duidelijk met stof of
krijt bedekt is.
 Programmaschakelaar op markering 2
zetten. Veegrol wordt neergelaten.
Gaspedaal lichtjes induwen en keerrol
kort laten draaien.
 Veegrol omhoog brengen.
 Pedaal voor het opheffen van de grof-
vuilklep bedienen en pedaal ingedrukt
houden.
 Apparaat achterwaarts wegrijden.
Zijbezem verwisselen
Veegrol controleren
Veegrol verwisselen
Keerspiegel van de keerrol controleren
70 NL
