Kärcher KM 100/100 R P Manual

- 10

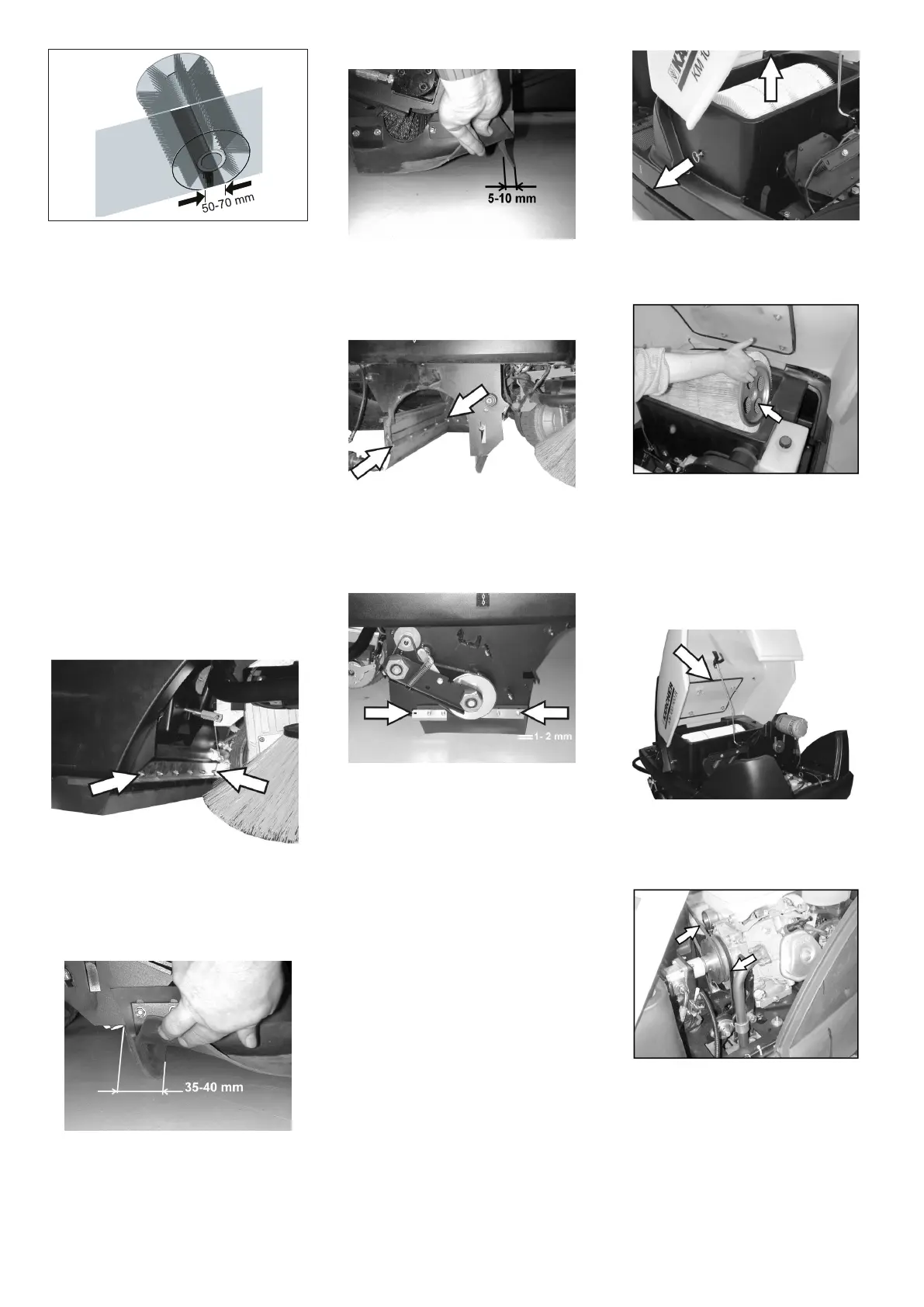

De vorm van de veegspiegel vormt een ge-
lijkmatige rechthoek die tussen 50 -70 mm
breed is.
Instructie:Door het drijvende kogellager
van de keerrol stelt de veegspiegel zich bij
slijtage van de borstels automatisch bij. Bij
te sterke slijtage moet de veegrol vervan-
gen worden.
 Veegmachine op een egaal oppervlak
neerzetten.
 Programmaschakelaar op markering 1
(rijden) zetten. Veegrol wordt omhoog
gebracht.
 Sleutelschakelaar op '0' draaien en
sleutel uittrekken.
 Apparaat met blok tegen wegrollen be-
veiligen.
 Veeggoedreservoir aan beide kanten
lichtjes optillen en eruit trekken.
 Bevestigingsschroeven van de zijpane-
len aan beide kanten losdraaien.
 Zijpanelen wegnemen.
 Voorste afdichtlijst
 Bevestigingsmoeren van de voorste af-
dichtlijst ietsje losdraaien, voor de ver-
vanging afschroeven.
 Nieuwe afdichtlijsten vastschroeven en
moeren nog niet helemaal vastschroe-
ven.
 Afdichtlijst richten.
 Bodemafstand van de afdichtlijst zo in-
stellen dat hij met een naloop van 35 -
40 mm naar achteren ligt.
 Moeren aandraaien.
 Achterste afdichtlijst
 Bodemafstand van de afdichtlijst zo in-
stellen dat hij met een naloop van 5 - 10
mm naar achteren ligt.
 Bij slijtage verwisselen.
 Veegrol verwijderen.
 Bevestigingsmoeren van de achterste
afdichtlijst afschroeven.
 Nieuwe afdichtlijst opschroeven.
 Zijdelingse afdichtlijsten
 Bevestigingsmoeren van de zijdelingse
afdichtlijst ietsje losdraaien, voor de
verwisselingen afschroeven.
 Nieuwe afdichtlijsten vastschroeven en
moeren nog niet helemaal vastschroe-
ven.
 Ondergrond met 1 - 2 mm sterkte on-
derschuiven om de bodemafstand in-
stellen.
 Afdichtlijst richten.
 Moeren aandraaien.
 Zijpanelen opschroeven.
 Veeggoedreservoir aan beide kanten
erin schuiven en laten vastklikken.
몇 Waarschuwing
Voor aanvangen van het verwisselen van
de stoffilter veeggoedcontainer legen. Bij
werkzaamheden aan de filterinstallatie
stofmasker dragen. Veiligheidsvoorschrif-
ten over de omgang met fijne stoffen in acht
nemen.
 Sleutelschakelaar op '0' draaien en
sleutel uittrekken.
 Apparaatkap openen, steunstang aan-
brengen.
 Greep van de filterhouder zo ver moge-
lijk uittrekken en laten vastklikken.
 Lamellenfilter wegnemen.
 Nieuwe filter plaatsen.
 Op aandrijfkant meenemer in sponning
laten vallen.
 Greep van de filterreiniging opnieuw la-
ten vastklikken.
Instructie: Bij het aanbrengen van een
nieuwe filter erop letten dat de lamellen on-
beschadigd blijven.
 Dichting van de filterkast uit de spon-
ning in de apparaatkap nemen.
 Nieuwe dichting plaatsen.
 Aandrijfriem (V-snaar) van de zuigturbi-
ne op spanning, slijtage en beschadi-
gingen controleren.
Afdichtlijsten instellen en verwisselen
Stoffilter verwisselen
Filterkastdichting verwisselen
Aandrijfriem controleren
71NL
