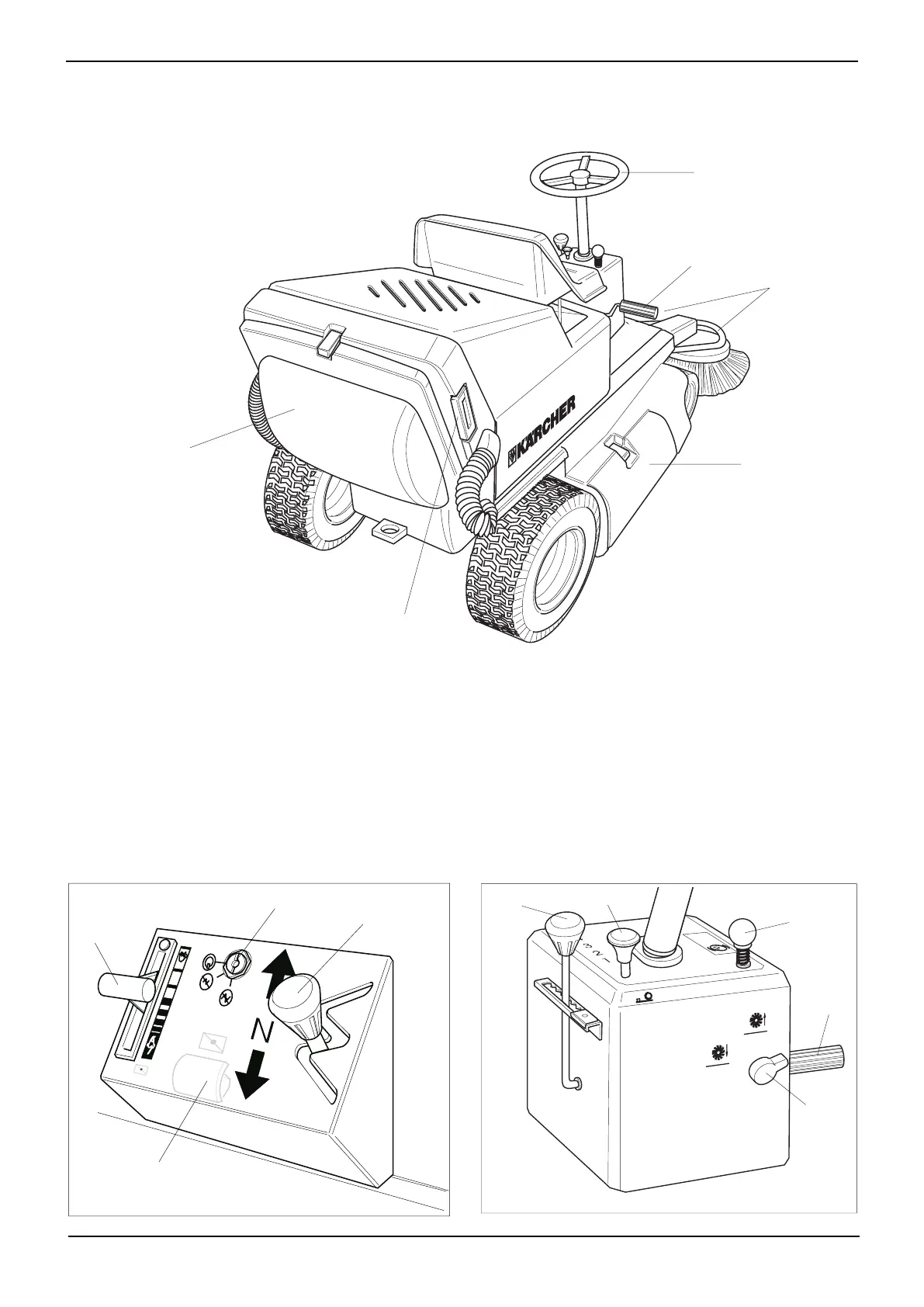

Hallintalaitteet
1. Ajojarru ja kytkinpoljin
2. Seisontajarru
3. Kylmäkäynnistysvipu (rikastin)
* (vain kun moottorina on 1.039-104
Briggs + Stratton )
4. Karkean lian läppä
5. Virtalukko
6. Harjatela nosto/lasku
8. Likasäiliö
9. Suodattimen ravistin
10. Sivuharja nosto/lasku
11. Ajovipu eteen/vapaa/taakse
12. Ohjauspyörä
13. Nopeuden valitsinvipu
14. Hienopölysäiliö
15. Kaasuvipu (moottorin kierrosluku)
* (+ rikastin kun moottorina on 1.039-144
Honda )
4
2
6
13
1
3 *
15 *
5
11
