8
Opération
Composants
1. Poignée
2. lnterrupteu
r
3.
Manche assemblage
4.
Clips de blocage
5.
Clapet d'ouverture du couvercle
6. Compartiment du sac poussière
7. Couvercle
8. Bouton blocage de la tête
9. Tête de brossage / aspiration
10. Câble électriq
ue
1
1. Poignée du tube télescopiq
ue
12
. Flexibel aspiration
13. Poignée de portag
e
14
. Enrouleur de câbl
e
1
5. Tube télescopique
16. Accessoire: Buse siff
let
17.
Accessoire: Buse
spéciale meuble
18
. Pedale de deblocage
19. Filtre d’évacuation
Préparation
Placer la tete de brossage (9) sur le sol et mettre
l'articulation aspiration (20) et le guide (21) en
position verticale. Presenter le bloc aspiration (6)
verticalement au-dessus et l'ajuster sur la tete de
brossage. Verifier que le poussoir de blocage (8) est
bien bloque.
Lever le levier de blocage (22) et introduire le
manche (3), refermer le levier de blocage.
Bien verifier que le manche (3) est bien enfonce et
que le levier (22) est bien ferme. Si le manche n'est
pas positionne correctement, l'appareil ne pourra se
mettre en route.
Insérez le tube de fixation (15) dans le canal situé à
l'arrière de la machine. Localisez la poignée (11) sur
le support (24).
Enfoncez l'extrémité noire du tuyau dans le tube de
raccordement (26) de manière à ce qu'elle
s'enclenche.
Mettre les accessoires (16) et (17) dans leur
logement.
L'appareil est pret, vous pouvez mettre en route en
appuyant sur l'interrupteur (2).
6
1
10
2
3
11
13
7
8
9
5
4
1
11
12
15
16
17
18
13
14
3
19

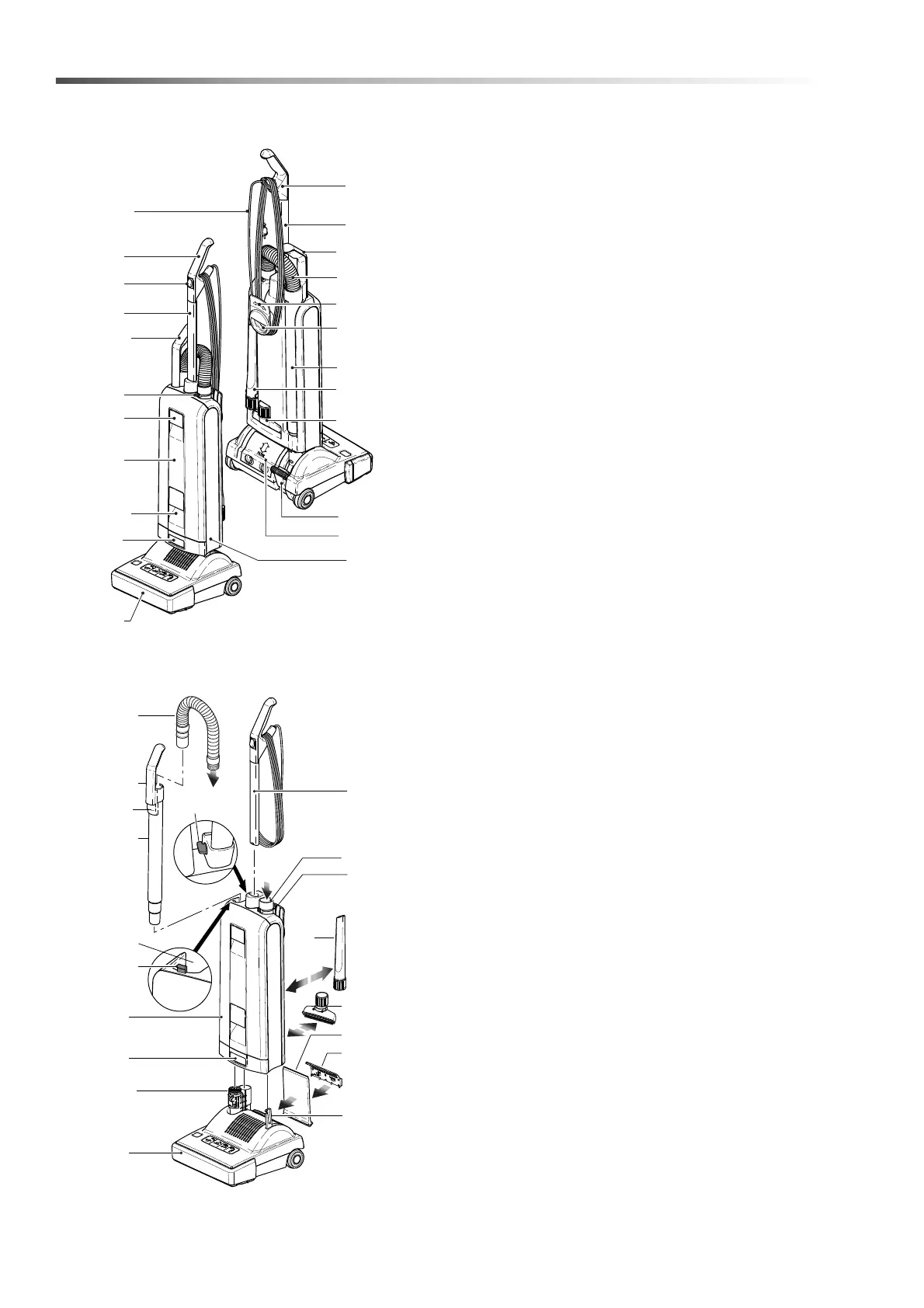

Picture 1 / Figura 1 / Foto 1
3
26
16
4
22
20
9
6
8
22
15
11
12
17
101
19
21
27
24
Picture 2 / Figura 2 / Foto 2
