4
PREDLETOVÁ PRÍPRAVA
KONTROLA NASTAVENIA MODELA
Kontrola nastavenia modela
1. Uistite, že je ovládač plynu na vysielači úplne dole, vysielač je zapnutý a
svietia obe indikačná LED na jeho prednom paneli. Všetky trimy nastavte do
stredovej polohy. K regulátoru otáčok v modeli pripojte pohonný akumulátor
- červená LED dióda na prijímači musí svietiť. Ak nesvieti alebo bliká, je potreb-
né vykonať tzv párovanie vysielača a prijímača - pozri doplnok.
2. Kontrola neutrálnej polohy kormidiel
Správne nastavenie prepínačov zmysle výchyliek pre vysielač KAVAN T8FB náj-
dete pri popise ovládacích prvkov vysielača na str. 3 tohto návodu. Skontroluj-
te, či sa krídelká, smerovka a výškovka (a popr. klapky) nachádzajú v neutrálnej
(stredovej) polohe, pokiaľ sú v neutráli ich ovládače na vysielači a páčky trimov
v stredu. Tj. výškovka a smerovka musia byť v rovine s vodorovným stabilizá-
torom resp. s kýlovkou a odtoková hrana krídielok a klapiek musí byť v rovine
s odtokovou hranou krídla. Pokiaľ tomu tak nie je, opatrne povoľte nastavova-
ciu skrutku na variabilnej koncovke na páke daného kormidla a nastavte dĺžku
tiahla tak, aby dané kormidlo bolo v neutráli. Na nastavovaciu skrutku naneste
kvapku prostriedku na zaisťovanie skrutkových spojov a nastavovaciu skrutku
opäť starostlivo dotiahnite.
POZOR: Ak by za letu došlo k uvoľneniu tiahla, model sa môže stať čiastočne
alebo úplne neovládateľným a môže dôjsť k havárii. Pri prípadnom nastavo-
vaní preto pracujte veľmi starostlivo. Čas od času tiež stav tiahiel kontrolujte a
uistite sa, že sú spoľahlivo upevnené k pákam serv.
3. Skúška ovládania krídeliek
A) Ak teraz vychýlite ovládač krídeliek na vysielači smerom doľava, súčasne pri
pohľadu na model zozadu sa musí ľavej krídelko vychýliť hore a súčasne
pravé krídielko nadol.
B) Pri vychýlení ovládača doprava sa musí vychýliť ľavé krídelko dole a pravé
hore. (Platí jednoduché pravidlo: Krídelká na tej strane modelu, na ktorú
vychyľujete ovládač, sa musí vychyľovať nahor.)
C) Ovládač krídeliek vráťte do neutrálu (stredovej polohy) - krídelká sa vráti do
neutrálnej polohy, ich odtoková hrana je v rovine s odtokovou hranou krídla.
Pozn: Ak by sa krídelká pohybovala v opačnom zmysle, prepnite prepínač
zmyslu výchyliek na vysielači (AIL).
Pozn: Ak máte vysielač s usporiadaním ovládačov v Móde 1, je ovládač plynu
vpravo. Na vysielači s ovládačmi usporiadanými v Móde 2 je plyn vľavo.
4. Skúška ovládania smerovky
A) Ak teraz vychýlite ľavý ovládač na vysielači (smerovka) doľava, súčasne pri
pohľadu na model zozadu sa musí smerovka vychýliť doľava.
B) Pri vychýlení ovládača smerovky vpravo sa smerovka musí vychýliť doprava.
C) Ovládač smerovky vráťte do neutrálu (stredovej polohy) - smerovka sa vráti
do neutrálnej polohy, jej odtoková hrana je v pozdĺžnej osi trupu, v rovine
s kýlovkou.
Pozn: Ak by sa smerovka pohybovala v opačnom zmyslu, prepnite prepínač
zmyslu výchyliek na vysielači (RUD).
5. Skúška ovládania výškovky
A) Na vysielači v Móde 1 je ovládač výškovky vľavo, v Móde 2 napravo. Ak teraz
vychýlite ovládač výškovky dole, pri pohľade na model zozadu sa musí výš-
kovka vychýliť hore - tzv pritiahnutie.
B) Pri vychýlení ovládača výškovky hore sa výškovka musí vychýliť dole - tzv
potlačenie.
C) Ovládač výškovky vráťte do neutrálu (stredovej polohy) - výškovka sa vráti
do neutrálnej polohy, v rovine s vodorovným stabilizátorom.
Pozn: Ak by sa výškovka pohybovala v opačnom zmysle, prepnite prepínač
zmyslu výchyliek na vysielači (ELE).
6. Veľkosť výchyliek kormidiel
Ak ste sa riadili postupom popísaným v kapitole venovanej stavbe modelu,
máte teraz už automaticky nastavené správne veľkosti výchyliek všetkých kor-
midiel, ktoré sú dané pomerom dĺžky pák serva a dĺžky pák kormidiel (uvede-
né v stĺpci “Normálne výchylky”). Veľkosť výchyliek sa meria v najširšom bode
kormidla. Vždy je najlepšie dosiahnuť požadovaných výchyliek výhradne
mechanickou cestou - a to aj v prípade, že máte počítačovú RC súpravu, ktorá
dovoľuje veľkosť výchyliek nastavovať programovo. Ak máte počítačovú RC
súpravu, môžete použiť funkciu „Dvojité výchylky“ (D / R, Dual Rate) pre zís-
kanie ešte „tupějšího“ nastavenia, kedy BETA 1400 bude ďaleko hodnejší (uve-
dené v stĺpci „Zmenšené výchylky“). Rovnaký výsledok dosiahnete posunutím
tiahel na pákach serv bližšie k stredu páky.
A. RC súprava s jedným kanálom pre krídelká
Zmenšené Normálne Expo*
Krídelká 7 mm hore a dole 10 mm hore a dole 10-20%
Smerovka 10 mm vľavo a vpravo 12 mm vľavo a vpravo 0-10%
Výškovka 6 mm hore a dole 8 mm hore a dole 20-30%
B. RC súprava s krídelkami ovládanými 2 kanálmi
Zmenšené Normálne Expo*
Krídelká 8 mm hore/4 mm dole 10 mm hore/5 mm dole 10-20%
Krídelká
(Brzda)
13 mm hore 13 mm hore -
Smerovka 10 mm vľavo a vpravo 12 mm vľavo a vpravo 0-10%
Výškovka 6 mm hore a dole 8 mm hore a dole 20-30%
Výškovka
(Brzda)
2 mm hore 2 mm hore -
*Expo – nastavte pro zmenšenie citlivosti okolo neutrála (Futaba, Hitec, Radio-
link, Multiplex: -10/-20, Graupner: +10/+20 atd.)

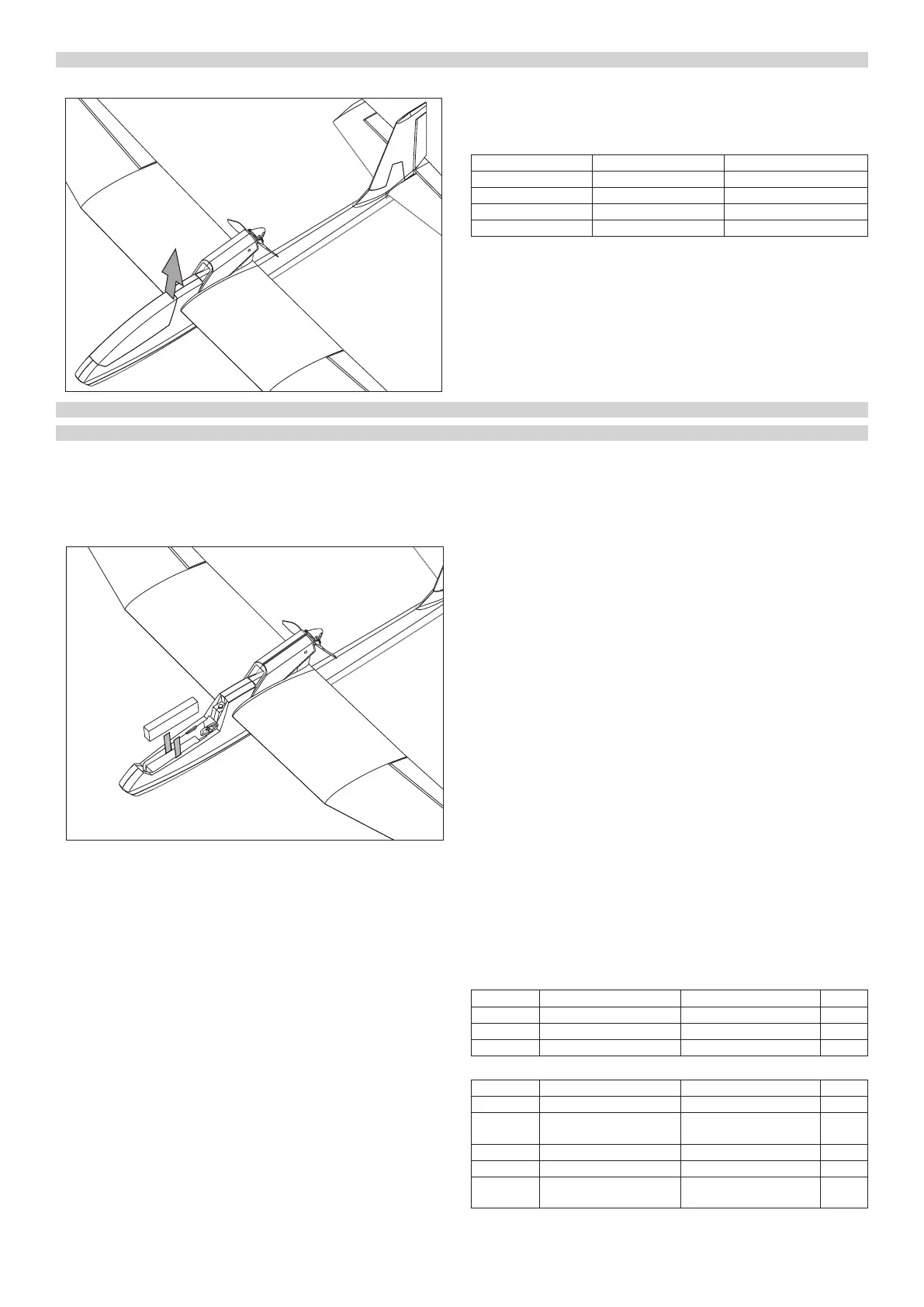

INŠTALÁCIA RC SÚPRAVY
Teraz zostáva upevniť a zapojiť prijímač, servá a elektronický regulátor otáčok. 1. Snímte kryt kabíny zdvihnutím jeho zadnej časti pridržiavanie na mieste
magnetom.
2. Podľa návodu na obsluhu vašej RC súpravy zapojte káble serv, regulátora
otáčok do prijímača - tabuľka ukazuje zapojenie prijímača pri použití RC
súpravy T8FB dodávané v RTF sete:
Označenie kábla Funkcia Kanál prijímača (T8FB)
AILE Krídelká CH1
ELEV Výškovka CH2
ESC Plyn CH3
RUDD Smerovka CH4
3. Prijímač vložte do priestoru v zadnej časti kabíny a upevnite k trupu napr.
kúskom samolepiaceho suchého zipsu.
4. Pohonný akumulátor budete vkladať do priestoru kabíny; upevňuje sa po-
mocou pásky suchého zipsu upevnenej - s tým počkajte až na kontrolu
polohy ťažiska popísanú v nasledujúcej kapitole.
POZOR: Vždy najskôr zapínajte vysielač a až potom pripájajte pohon-
ný akumulátor. Od tejto chvíle vždy s modelom zaobchádzajte tak, ako
keby sa mohli motor a vrtuľa kedykoľvek roztočiť!
