Regulátor 85A
1. Při provozování tohoto výrobku vždy klaďte bezpečnost na první místo.
2. Elektromotor připojený k regulátoru a pohonnému akumulátoru se může
neočekávaně roztočit a být nebezpečný. S pohonnou jednotkou vždy
zacházejte s respektem. Nesprávná obsluha může vést ke zranění nebo
dokonce ke smrti.
3. Vždy odmontujte vrtuli, rotorové listy nebo pastorek dříve než připojíte
akumulátor, pokud se chystáte pracovat na modelu letadla nebo vrtulníku.
4. Při provozování dálkově řízeného létajícího modelu se řiďte všemi zákony
a předpisy platnými v zemi, kde jej provozujete.
5. Nikdy nelétejte v blízkosti osob nebo skupin osob.
Hlavní funkce
1. Regulátor používá vysokovýkonný 32bitový mikroprocesor běžící s
taktovací frekvencí 170 MHz zajišťující vysoký výpočetní výkon a rychlejší
operace.
2. Výkonový stupeň používá MOSFET tranzistory nejnovější generace s
nižším ztrátovým teplem, vysokou spolehlivostí a vyšší proudovou
zatížitelností.
3. Regulátor je vybaven ochrannými funkcemi, které při zapnutí automa-
ticky detekují zkraty v napájení, přerušení fáze motoru, signál plynu
neodpovídající poloze vypnuto a napájecí napětí mimo povolený rozsah.
4. Speciální konstrukce skříňky regulátoru zlepšuje odvod tepla.
5. Regulátor je vybaven funkcí governoru zajišťující přesné ovládání otáček
nosného rotoru s nastavitelnými regulačními parametry.
6. Regulátor je vybaven zvláštním programovacím rozhraním, které umožňuje
připojení LCD programátoru nebo Bluetooth modulu (prodávají se zvlášť).
7. Regulátor podporuje přenos telemetrických dat poskytujících údaje o
proudu, napětí, teplotě, otáčkách, hodnotě signálu plynu a provozním
stavu regulátoru.
8. Umožňuje použití Bluetooth modulu pro změnu nastavení parametrů,
aktualizaci softwaru, záznam provozních dat s pomocí mobilní aplikace
pro smartphony Android i iOS.
9. Regulátor je vybaven řadou ochranných funkcí, jako jsou abnormální
napájecí napětí při zapnutí, ochrana při zapnutí, tepelná ochrana, ochra-
na při ztrátě signálu plynu, ochrana proti přetížení, napěťová ochrana a
nadproudová ochrana zajišťující bezpečný a spolehlivý provoz.
Technické údaje
Typ 85A SBEC
Trvalý/Špičkový proud 85A/130A
Napájecí napětí 3-6S LiPo/LiHV
Hmotnost 90 g
BEC výstup volitelné 6,0V, 7,4 V, 8,4 V /10A
Rozměry 71x36x33 mm
Způsob programování LCD Programovací karta G2/Android a iOS
aplikace
Pozn.: Hmotnost a rozměry regulátoru jsou včetně ventilátoru.

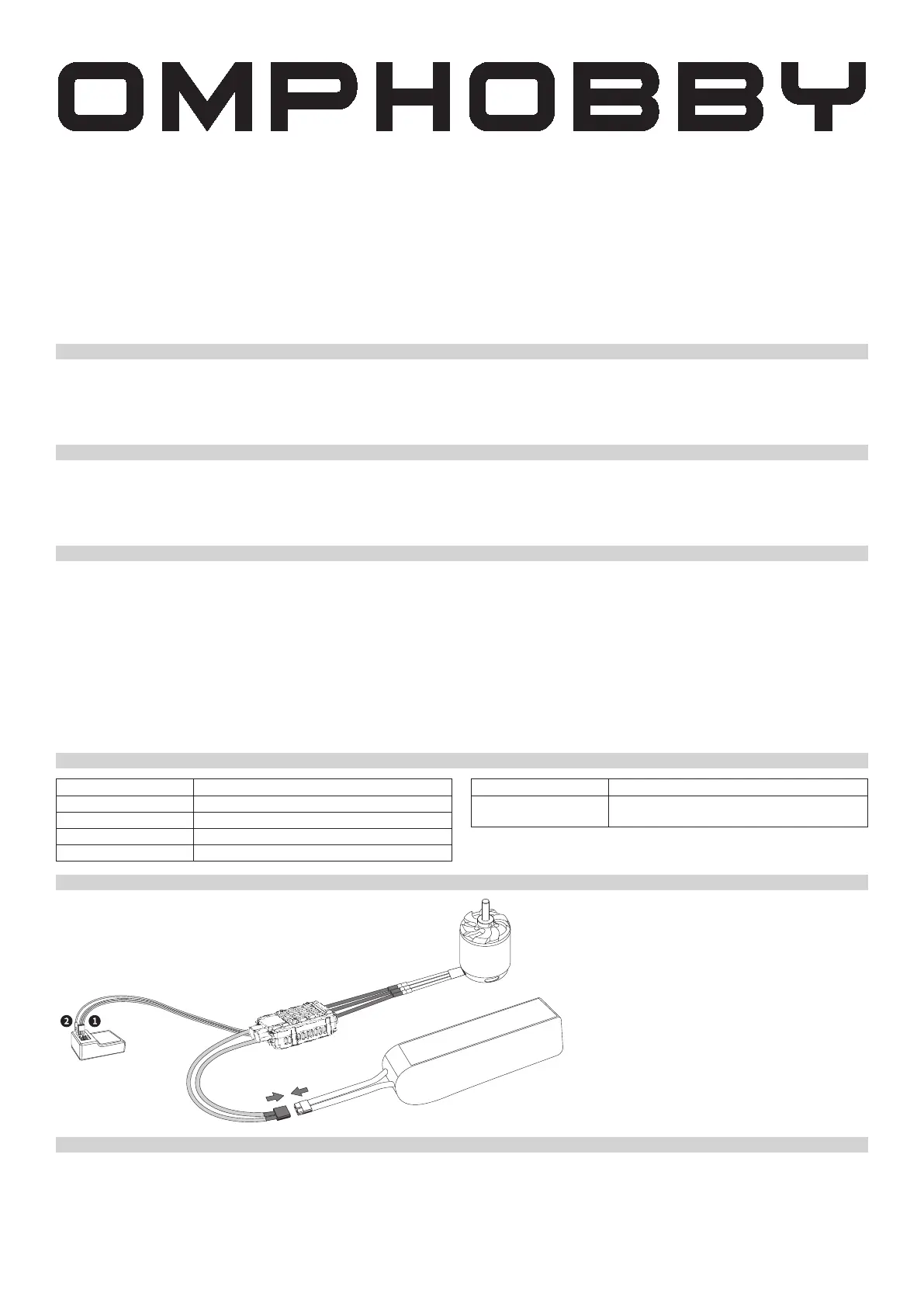

Zapojení regulátoru
1. Servokabel signálu plynu/výstup BEC (třížilový kabel
bílá/červená/černá): Zapojte do kanálu plynu na přijí-
mači nebo letové řídící jednotce. Bílý vodič slouží pro
přenos signálu plynu, červený (+) a černý (-) jsou vý-
stupní kabely BEC.
2. Signálový kabel otáčkoměru (žlutý vodič): Zapojte do
vstupu otáčkoměru (je-li k dispozici).
Kalibrace rozsahu plynu
(Důležité: Kalibraci rozsahu plynu proveďte při prvním zapnutí regulátoru!!!)
1. Zapněte vysílač; ovladač plynu přesuňte zcela nahoru do polohy plný plyn
(dbejte, aby trim plynu byl ve středu).
2. K regulátoru připojte pohonný akumulátor, vyčkejte cca 2 sekundy
3. Motor vydá dvě krátká pípnutí; jakmile je uslyšíte, do 2 sekund stáhněte
ovladač plynu zcela dolů.
4. Motor vydá několik pípnutí oznamujících zjištěný počet článků akumulá-
toru.
5. Poté motor vydá delší pípnutí „Píp...Píp“ oznamující, že regulátor je připra-
ven k provozu.
Důležitá upozornění
Návod k obsluze
Děkujeme vám za zakoupení elektronického regulátoru otáček OMP. Z bez-
pečnostních důvodů důrazně doporučujeme, abyste tento návod důkladně
prostudovali dříve, než tento výrobek začnete používat. Jelikož výrobce ani
distributor nemají žádnou kontrolu nad použitím, instalací nebo údržbou to-
hoto zařízení, nelze předpokládat žádnou jejich odpovědnost za škody nebo
ztráty vyplývající z nesprávného používání tohoto výrobku. Nepřijímáme
žádnou odpovědnost za jakékoliv škody vzniklé v důsledku neautorizova-
ných úprav našeho výrobku. Výrobce a distributor si rovněž vyhrazují právo
změnit konstrukci výrobku, jeho vzhled, funkce a provozní požadavky bez
předchozího upozornění.
Úvodem
Přijímač
Regulátor
Motor
Pohonný akumulátor
