14

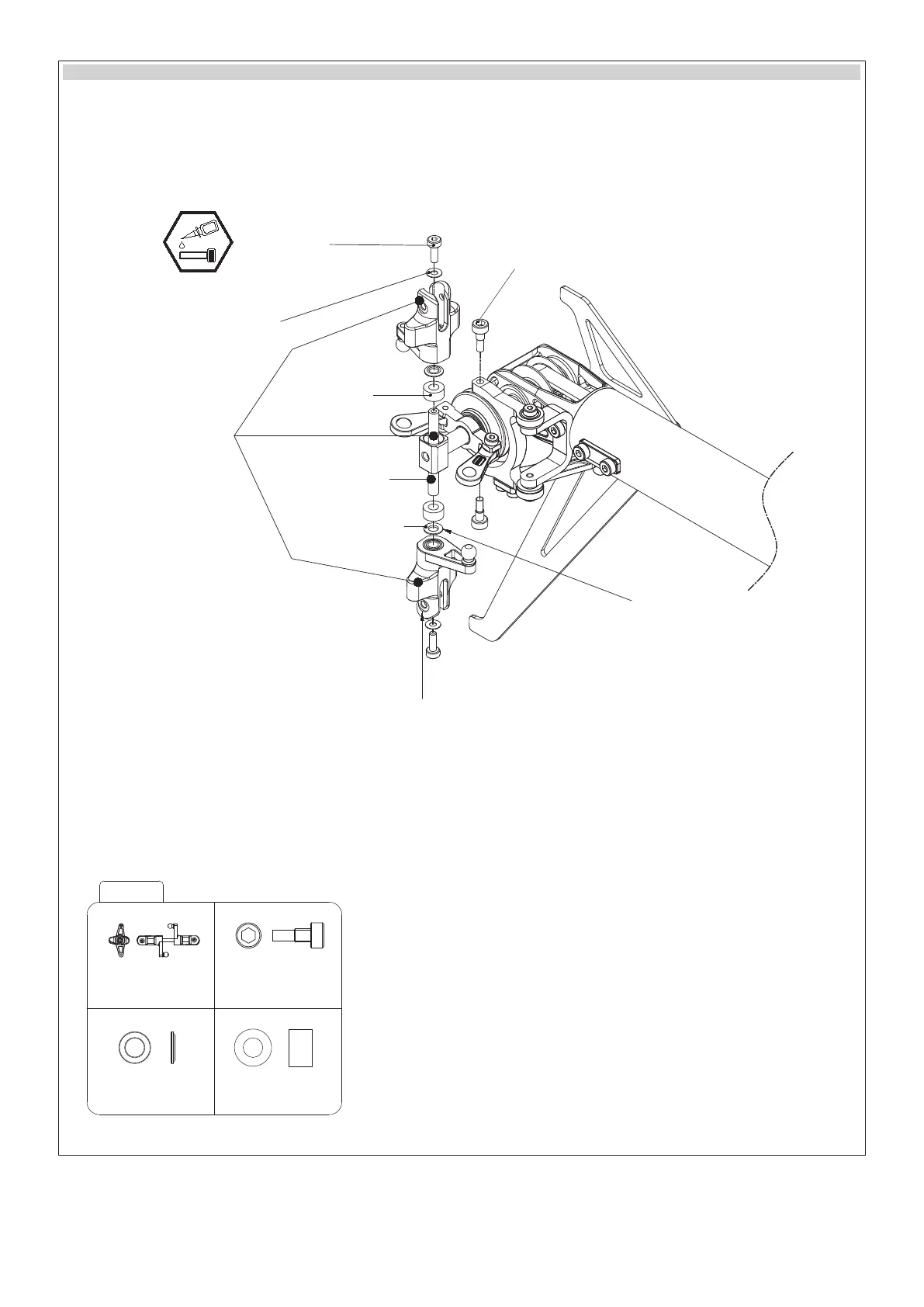

3-2 Tail rotor assembly/Montáž vyrovnávacího rotoru/Montage des Heckrotors
M4X-302
Tail Blade Grip Set (x1)
Sadva unašeče vyrovnávacího rotoru (1x)
Set Heckrotorblattträger (1x)
Tail Bellcrank Pin (x2)
Čep ramene smykátka (2x)
Stift des Getriebearmes (2x)
Tail Damper Washer
Podložka tlumící vložky
Unterlagscheibe des Dämpfungsein-
satzes Ø3xØ5.5x0.6mm (×2)
Tail Rubber Damper 80° Shore
Tlumící vložka 80° Shore
Dämpfungsgummi 80° Shore
Ø3xØ6x3mm (×2)
Socket cap screw
Imbusový šroub
Inbusschraube
M2x6mm (x2)
Washer
Podložka
Unterlagscheibe
Ø2xØ4.5x0.2mm (x2)
Tail Blade Grip Set (x1)
Sestava unašeče listů vyrovnávacího rotoru
(1x)
Set Heckrotorblattträger (1x)
Tail Rubber Damper
Tlumící vložka
Dämpfungsgummi
80° Shore (×2)
Tail Rotor Hub (×1)
Náboj vyrovnávacího rotoru (1x)
Heckrotorjoch (1x)
Damper Washer (×2)
Podložka tlumící vložky (2x)
Unterlagscheibe des Däm-
pfungseinsatzes (2x)
Note: The round screw head seat must face outward.
Pozn.: Vybrání pro hlavu šroubu musí mířit směrem ven.
Bem.: Die Aussparung für den Schraubenkopf muss nach außen zeigen.
The stepped side of the shim faces outwards toward the
blade grip.
Osazení na podložce míří směrem ven k unašeči listu.
Die abgestufte Seite der Unterlagscheibe zeigt nach außen
in Richtung zum Blattträger.
Tail Bellcrank Pin (x2)
Čep ramene smykátka (2x)
Stift des Getriebearmes (2x)
To Next Page
