22
ESC 85A Specication/Technické údaje regulátoru 85A/Technische Angaben des Reglers 85A
Continuous (Peak) Current/Trvalý (Špičkový) proud/Dauerstrom (Spitzenstrom) 85 A (120 A)
Input Voltage/Napájecí napětí/Versorgungsspannung 3-6 S LiPo/LiHV
BEC 6.0 V, 7.4 V, 8.4 V/ 10 A
Input/Output Wire/Vstupní/výstupní kabely/Ausgangskabel 2x 12AWG/3x14AWG
Dimensions/Rozměry/Abmessungen 67x33x20 mm
Weight/Hmotnost/Gewicht 66 g
Wire Connections/Zapojení regulátoru/Anschluss des Reglers
1. Throttle signal/BEC output wire (Black, Red, White): Plug into the receiver throttle channel. The white wire carries the throttle signal, the red wire and black
wire carry the BEC voltage and ground.
2. RPM signal wire (Yellow): Plug into the RPM input port (if applicable)
1. Servokabel signálu plynu/výstup BEC (třížilový kabel bílá/červená/černá): Zapojte do kanálu plynu na přijímači nebo letové řídící jednotce. Bílý vodič slouží
pro přenos signálu plynu, červený (+) a černý (-) jsou výstupní kabely BEC.
2. Signálový kabel otáčkoměru (žlutý vodič): Zapojte do vstupu otáčkoměru (je-li k dispozici).
1. Gassignal-Servokabel/BEC (dreiadriges Kabel weiß/rot/schwarz): Schließen Sie an den Gaskanal des Empfängers oder der Flugsteuereinheit an. Das weiße
Kabel wird zur Übertragung des Gassignals verwendet, das rote (+) und das schwarze (-) sind die BEC-Ausgangskabel.
2. Signalkabel des Drehzahlmessers (das gelbe Kabel): Schließen Sie es an den Input des Drehzahlmessers an (falls vorhanden).
Throttle calibration procedure/Kalibrace rozsahu plynu/Kalibrierung des Gasweges
(Important: Please make the throttle calibration for the rst time using ESC!!!)
1. Turn on the transmitter, move the throttle stick to the top possition.
2. Connect the battery to the ESC and wait for about 2 secs.
3. The motor will beep for twice, then move the throttle stick to the bottom position in 2 Secs.
4. The motor will beep several sounds, sounds time presents the amount of the battery cells
5. When the motor emits „Beep...Beep“, means the ESC is ready to work.
(Důležité: Kalibraci rozsahu plynu proveďte při prvním zapnutí regulátoru!!!)
1. Zapněte vysílač; ovladač plynu přesuňte zcela nahoru do polohy plný plyn.
2. K regulátoru připojte pohonný akumulátor, vyčkejte cca 2 sekundy
3. Motor vydá dvě krátká pípnutí; jakmile je uslyšíte, do 2 sekund stáhněte ovladač plynu zcela dolů.
4. Motor vydá několik pípnutí oznamujících zjištěný počet článků akumulátoru.
5. Poté motor vydá pípnutí „Píp...Píp“ oznamující, že regulátor je připraven k provozu.
(Wichtig: Kalibrieren Sie den Gasbereich beim ersten Einschalten des Reglers!!!)
1. Schalten Sie den Sender ein. Bewegen Sie den Gasknüppel ganz nach oben in Position Vollgas.
2. Schließen Sie den Antriebsakku an den Regler an und warten Sie ca. 2 Sekunden.
3. Der Motor gibt zwei kurze Pieps-Töne aus. Sobald Sie sie hören, ziehen Sie den Gasknüppel innerhalb von 2 Sekunden ganz nach unten.
4. Der Motor piept mehrmals, um die Anzahl der erkannten Akkuzellen anzuzeigen.
5. Der Motor piept dann „Beep...Beep“, um anzuzeigen, dass der Regler betriebsbereit ist.

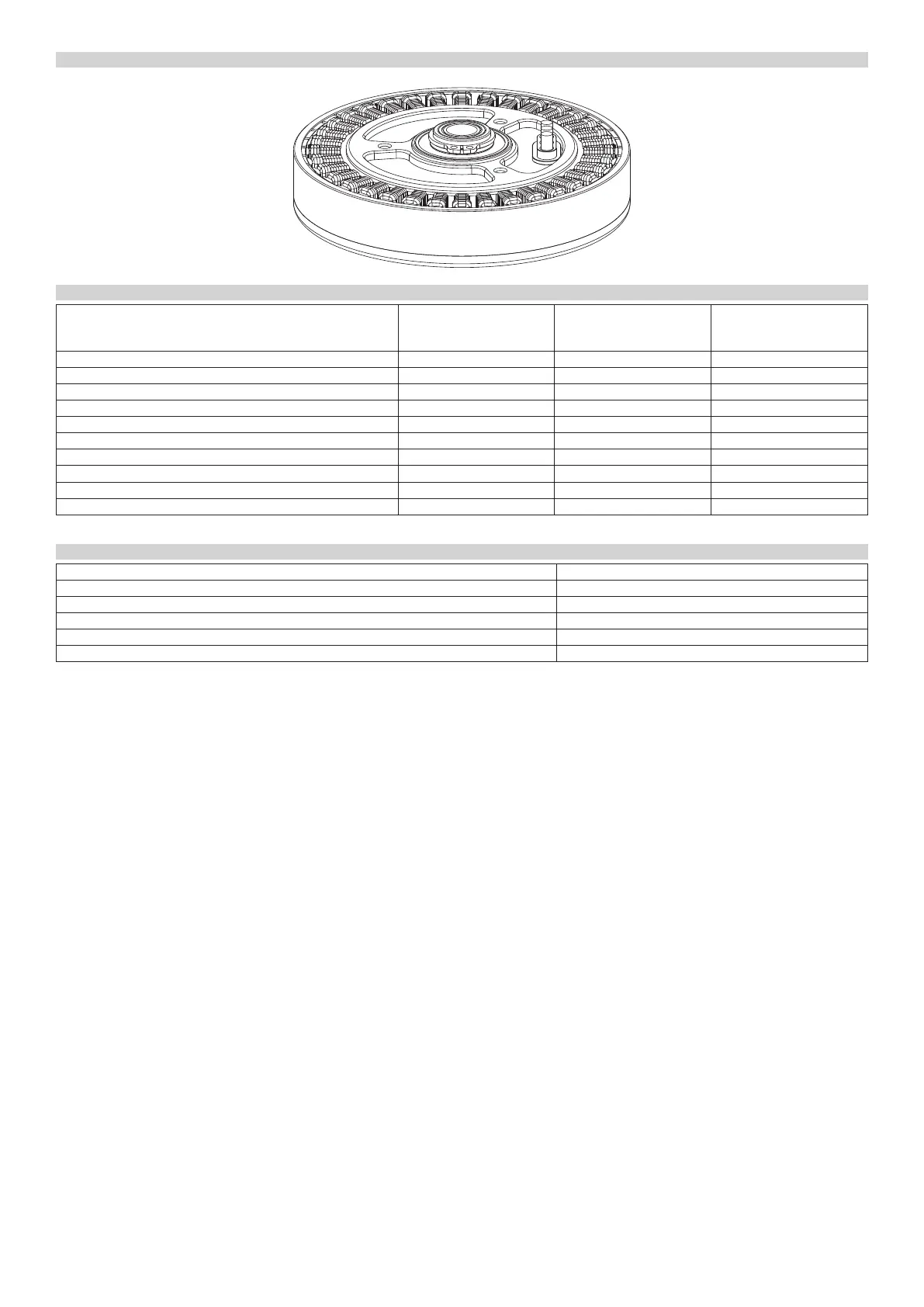

Motor specications/Technické údaje motoru/Motorspezikationen
V8110 KV185 36N42P 308 g
Servo Specication/Technické údaje serv/Technische Angaben der Servos
2212T (Tail Micro Servo/
Mikroservo bočení/Mikro-
servo des Gierens)
2212C (Cyclic Servo/Servo
cykliky/Servo Taumel-
scheibe)
3515T (Tail Mini Servo/Mi-
niservo bočení/Miniservo
des Gierens)
Operating Voltage/Provozní napětí/Betriebsspannung 4.8-8.4 V 4.8-8.4 V 4.8-8.4 V
Signal Range/Rozsah signálu/Signalbereich 500-1000 µs 800-2200 µs 500-1000 µs
Max. Frame Rate/Max. opakovací frekvence/Max. Bildfrequenz PWM 560 Hz PWM 333 Hz PWM 560 Hz
Operation Angle/Rozsah výchylek/Ausschlag 140° 140° 140°
Output Shaft/Výstupní hřídel/Abtriebswelle Ø5mm 25T Ø5mm 25T Ø5mm 25T
Dead Band/Pásmo necitlivosti/ Unempndlichkeitsbandbreite 2 µs 2 µs 2 µs
Stall Current/Odběr při zablokování/Verbrauch im Stand 1.7 A 1.7 A 3.4 A
Speed/Rychlost/Geschwindigkeit (7.4 V) 0.053 s/60° 0.073 s/60° 0.051 s/60°
Torque/Tah/Stellkraft (7.4 V) 3.5 kg.cm 4.9 kg.cm 4.5 kg.cm
Weight/Hmotnost/Gewicht 21 g 21 g 43 g
