14
Zapnutá: po stiahnutí plynu na minimum sa motor zabrzdí. Vhodné u motorových vetroňov
so sklopnou vrtuľou, ktorá sa po zabrzdení môže sklopiť.
Vypnutá: po stiahnutí ovládača plynu na minimum sa motor a vrtule voľne pretáčajú. Vhod-
né pre klasické motorové modely.
2. Typ akumulátorov: LiPo / NiCd/NiMH
3. Spôsob odpájania motora: Obmedzenie výkonu / Tvrdé vypnutie
Obmedzenie výkonu: Akonáhle napätie pohonného akumulátora poklesne na nastavenú
hraničnú hodnotu napäťovej ochrany PCO, regulátor začne obmedzovať výkon motora.
Tvrdé vypnutie: Akonáhle napätie pohonného akumulátora poklesne na nastavenú
hraničnú hodnotu napäťovej ochrany PCO, regulátor okamžite vypne motor.
4. Napäťová ochrana: Nízka / Stredná / Vysoká
1) Pre lítiové akumulátory je počet článkov stanovený automaticky. Prahové napätie pre
úrovne ochrany Nízka / Stredná / Vysoká je 2.85V / 3.15V / 3.3V na článok. Napríklad: pre 3S
LiPo sadu pri „Strednej“ úrovni PCO ochrany je koncové napätie 3 x 3.15 = 9.45 V.
2) Pre NiMH akumulátory sú úrovne ochrany Nízka / Stredná / Vysoká 0% / 50% / 65%
počiatočného napätia sady po pripojení k regulátora; 0% znamená, že je ochrana vyp-
nutá. Napr.: plne nabitý 6-čl. NiMH akumulátor bude mať napätie 6 x 1.44 = 8.64 V. Pri
„Strednej“ úrovni ochrany bude vypínacie napätie 8.64 x 0.50 = 4.32 V.
5. Rozbeh: Normal / Mäkký / Veľmi mäkký
Normálny rozbeh je vhodný pre modely lietadiel, Mäkký alebo Veľmi mäkký pre modely
vrtuľníkov. Počiatočná akcelerácia u režimov Mäkký alebo Veľmi mäkký je spomalená; v
režime Mäkký sa motor rozbehne za 1,5 s, v režime Veľmi mäkký za 3 s od presunutie
ovládača plynu z nuly na plný plyn. Ak ovládač plynu stiahnete úplne dole a opäť dáte plný
plyn do 3 s po prvé spustenie motora, ďalšie prípadné rozbehy budú v režime Normal, aby
sa predišlo možnej havárii modelu z dôvodu pomalej odozvy plynu. Táto špeciálna funkcia
je vhodná pre akrobatické lietanie, kde je vyžadovaná rýchla odozva plynu.
5. Časovanie: Nízke / Stredné / Vysoké
Nízke (7-22 °): nastavenie vhodné pre väčšinu dvojpólových motorov.
Stredné (15°): nastavenie vhodné pre motory so 6 a viac pólmi.
Vysoké (22-30 °): nastavenie vhodné pre motory s 12 a viac pólmi, motory s rotačným plášťom.
Vo väčšine prípadov stredné alebo nízke nastavenie časovania funguje s väčšinou mo-
torov. Pre dosiahnutie vyššej účinnosti odporúčame pre dvojpólové motory nastavovať
Nízke časovanie a Stredné pre motory so 6 a viac pólmi (všeobecne povedané pre motory
s rotačným plášťom „Outrunner“). Pre dosiahnutie vyššieho výkonu u uutrunnerov môžete
použiť Vysoké časovanie. Niektoré motory vyžadujú špecické nastavenia časovania, takže
vám odporúčame riadiť sa odporúčaním výrobcu motora.
Pozn: Po zmene nastavenia časovania motor najprv vyskúšajte na zemi!
PROGRAMOVANIE REGULÁTOROV RAY G2 S VYSIELAČOM
POUŽITIE PROGRAMOVACEJ KARTY RAY G2
Pre programovanie môžete tiež využiť programovaciu kartu RAY G2 Card. S RAY G2 Card ide
programovanie veľmi rýchlo - tlačidlami nastavte požadované hodnoty programovateľných
funkcií regulátora a odošlite ich do pripojeného regulátora. Vrelo odporúčame!
Problém Možná príčina Riešenie
Po pripojení akumulátora motor
nepracuje, neozýva sa žiadne pí-
panie.
Zlé zapojenie alebo zlý
kontakt konektora medzi
regulátorom a akumulá-
torom.
Skontrolujte zapojenie
káblov. Skontrolujte a príp.
vymeňte konektor.
Po pripojení akumulátora motor
nepracuje, ozýva sa nasledujúce
pípanie: "píp-píp-, píp-píp-, píp-
píp -" (Pauza medzi "píp-píp-" je
dlhý približne 1 s)
Napájacie napätie je
mimo dovolený rozsah
- príliš malé alebo príliš
veľké.
Skontrolujte napätie po-
honného akumulátora.
Po pripojení akumulátora motor
nepracuje, ozýva sa nasledujúce
pípanie: "píp-, píp-, píp-" (Pauza
medzi "píp-" je dlhá cca 2 s)
Riadiaci signál v kanáli
plynu má výpadky.
Skontrolujte fungovanie
vysielača a prijímača.
Skontrolujte káble kanálu
plynu.
Po pripojení akumulátora motor
nepracuje, ozýva sa nasledujúce
pípanie: "píp-, píp-, píp-". (Pauza
medzi "píp-" je dlhá cca 0,25 s)
Ovládač plynu nie je
úplne dole ("motor vyp-
nutý").
Stiahnite ovládač plynu
úplne dolu.
Po pripojení akumulátora motor
nepracuje, po dvojitom pípnutí
(píp-píp-) sa ozve trilok "56712".
Zmysel výchyliek kanála
plynu je opačný, takže
regulátor prešiel do pro-
gramovacieho režimu.
Nastavte správne zmysel
výchyliek v kanáli plynu na
vysielači.
Motor beží v opačnom zmysle.
Je potrebné zmeniť zapo-
jenie káblov medzi regu-
látorom a motorom.
Prehoďte navzájom
ktorékoľvek dva z trojice
káblov medzi motorom a
regulátorom.
PORADCA V ŤAŽKOSTIACH

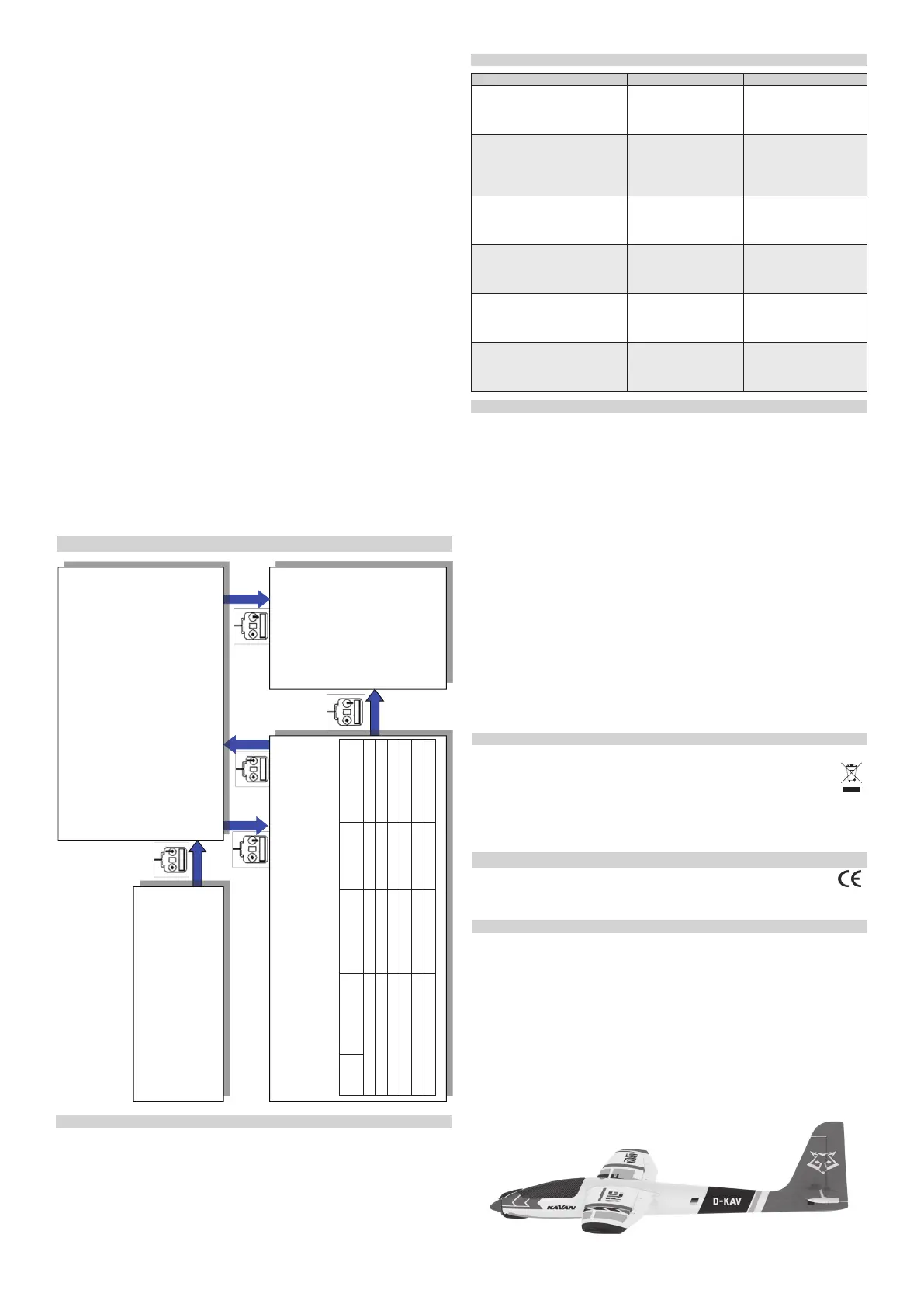

Krok 1:. Vstup do programovacieho režimu
1) Zapnite vysielač, ovládač plynu dajte do polohy plný plyn,
pripojte pohonný akumulátor.
2) Počkajte 2 sekundy, motor by mal vydať dvojité pípnutie
„píp-píp-“.
3) Počkajte ďalších 5 sekúnd, ozve sa trilok „56712“ ktorý zna-
mená, že regulátor prešiel do programovacieho režimu.
Krok 2: Voľba programovej funkcie
Po vstupu do programovacieho režimu začujete 8 tónov v slučke v nasledujúcom
poradí. Ak ovládač plynu stiahnete úplne dole do 3 sekúnd po jednom z tónov,
bude príslušná funkcia zvolená.
1. „píp-“ Brzda (1 krátky tón)
2. „píp-píp-“ Typ akumulátora (2 krátke tóny)
3. „píp-píp-píp-“ Odpájanie motora (3 krátke tóny)
4. „píp-píp-píp-píp-“ Napäťová ochrana (4 krátke tóny)
5. „píp ----“ Rozbeh (1 dlhý tón)
6. „píp ---- píp-“ Časovanie (1 dlhý 1 krátky)
7. „píp ---- píp-píp-“ Reset všetkých nastavení (1 dlhý 2 krátke)
8. „píp ---- píp ----“ Koniec (2 dlhé tóny)
Pozn.: 1 dlhé pípnutie „píp ----“ = 5 krátkych pípnutí „píp-“
Krok 3: Nastavenie hodnoty funkcie
Počujete niekoľko tónov opakovane v slučke. Keď počujete tón zodpovedajúci požadovanej hodnote, ovládač
plynu dajte do polohy plný plyn, ozve sa trilok „1515“ potvrdzujúci, že hodnota bola zvolená a uložená do
pamäti. (Ak podržíte ovládač plynu hore, vrátite sa na krok 2 a môžete pokračovať; alebo stiahnutím plynu
dole do 2s programovanie ukončíte.)
Funkcia Tóny „píp-“
1 krátky tón
„píp-píp-“
2 krátke tóny
„píp-píp-píp-“
3 krátke tóny
Brzda (Brake) Vypnutá (OFF) Zapnutá (ON)
Typ akumulátora (Battery Type) Li-xx Ni-xx
Odpojenie motora (Cut O Type) Obmedzenie (Soft-Cut) Vypnutie (Cut-O)
Nap. ochrana (Cut O Voltage) Nízka (Low) Stredná (Middle) Vysoká (High)
Rozbeh (Start Mode) Normal Mäkký (Soft) Velmi mäkký (Very Soft)
Časovanie (Timing) Nízke (Low) Stredné (Middle) Vysoké (High)
Krok 4: Ukončenie pro-
gramovacieho režimu
Programovanie môžete ukončiť 2
spôsobmi:
1. V kroku 3, po trilku „1515“ do 2
sekúnd stiahnite ovládač plynu
úplne dole.
2. V kroku 2, po tóne „píp ---- píp
---- (tj. Po funkciu č. 8) do 3
sekúnd stiahnite ovládač plynu
úplne dole.
Vstup do programovacieho režimu
Pozn.: Uistite sa, že výchylky na vysielači sú nastavené na -100% pre polohu
ovládača „motor vypnutý“ a na 100% pre plný plyn (krivka plynu 0 až 100%).
1. Vstúpte do programovacieho režimu.
2. Zvoľte požadovanú programovú funkciu.
3. Zadajte hodnotu funkcie.
4. Opustite programovací režim.
ZÁSADY BEZPEČNEJ PREVÁDZKY
• Nemontujte vrtuľu (model lietadla) alebo pastorok (model vrtuľníka) na motor skôr, než
nastavenie modelu a regulátora vyskúšate a overíte, že je správne. Až potom môžete
vrtuľu alebo pastorok namontovať.
• Nikdy nepripájajte poškodené pohonné akumulátory.
• Nepoužívajte akumulátory, ktoré sa v spojení s daným regulátorom a motorom prehriev-
ajú.
• Nikdy neskratujte vývody akumulátorov alebo motora.
• Všetky káble a konektory musia byť spoľahlivo izolované.
• Používajte spoľahlivé konektory dimenzované na prevádzkový prúd.
• Neprekračujte počet článkov (veľkosť napájacieho napätia) regulátora a povolený počet
serv (zaťažiteľnosť BEC stabilizátora).
• Zapojenie akumulátora s nesprávnou polaritou poškodí regulátor a znamená stratu
záruky.
• Regulátor v modeli umiestnite tak, aby bolo zabezpečené dostatočné chladenie. Regulá-
tor má vstavanú ochranu, ktorá odpojí motor, ak teplota regulátora prekročí 110 ° C.
• Používajte iba typ akumulátorov, pre ktorý je regulátor konštruovaný, a zaistite dodržanie
správnej polarity.
• Vždy najprv zapnite vysielač a uistite sa, že ovládač plynu v polohe úplne dole, vypnuté -
skôr, než pripojíte pohonný akumulátoru.
• Nikdy nevypínajte vysielač, ak je pohonný akumulátor pripojený k regulátoru.
• Pohonný akumulátoru pripájajte až tesne pred vzlietnutím a po pristátí ho nenechávajte
pripojený.
• Akonáhle je pohonný akumulátor pripojený, vždy s modelom zaobchádzajte tak, ako keby
sa mohol motor kedykoľvek rozbehnúť a vrtule roztočiť. Pozor na prsty, tvár, voľné časti
oblečenia. Nikdy nestojte vy ani prizerajúci osoby v rovine otáčajúcej sa vrtule.
• Zapnutý regulátor neponárajte do vody.
• Lietajte len na bezpečných miestach, pokiaľ možno na plochách vyhradených pre mod-
elárske použitie, a dodržujte bezpečnostné zásady a pravidlá slušného modelárskeho
správania.
Recyklácia (Európska únia)
Elektrické zariadenia opatrená symbolom preškrtnutej popolnice nesmú byť vyhadzovaná do bežného
domáceho odpadu, namiesto toho je nutné ich odovzdať v špecializovanom zariadení pre zber
a recykláciu.
V krajinách EÚ (Európskej únie) nesmú byť elektrické zariadenia vyhadzovaná do bežného
domáceho odpadu (WEEE - Waste of Electrical and Electronic Equipment - Likvidácia elek-
trických a elektronických zariadení, smernica 2012/19/EU). Nežiaduce zariadenia môžete dopraviť do
najbližšieho zariadenia na zber alebo recyklačného strediska. Zariadenia potom budú likvidované ale-
bo recyklované bezpečným spôsobom zadarmo. Odovzdaním nežiaduceho zariadenia môžete urobiť
dôležitý príspevok k ochrane životného prostredia.
EU vyhlásenie o zhode
PELIKAN DANIEL vyhlasuje, že elektronické regulátory otáčok radu RAY G2 sú v
súlade s požiadavkami harmonizovaných európskych noriem na elektromagnetickú
kompatibilitu.
Plný text vyhlásenia o zhode je k dispozícii na webovej stránke www.pelikandaniel.com/doc/
Záruka a servis
V prípade, že tento výrobok vyžaduje servis, riaďte sa, prosím, nasledujúcimi zásadami:
Pokiaľ je to možné, použite pre zabalenie výrobku pôvodný obal. Priložte opis vášho používania
výrobku a problému, s ktorým ste sa stretli. Lístok označte dátumom a uistite sa, že je opatrený
vašou plnou adresou a telefónnym číslom.
Tento záručný list oprávňuje na vykonanie bezplatnej záručnej opravy výrobku dodávaného
rmou PELIKAN DANIEL v lehote 24 mesiacov. Záruka sa nevzťahuje na akýkoľvek výrobok
alebo jeho časť, ktorý bol nesprávne inštalovaný (nevhodné alebo žiadne upevnenie v modeli,
mechanické namáhanie káblov, nedostatočné chladenie) atď, bolo s ním hrubo alebo nesprávne
zaobchádzané (zaťažovanie nad rámec uvedených špecikácií, prekročenie napájacieho napä-
tia atď .), alebo bol poškodený pri havárii, alebo na akúkoľvek časť výrobku, ktorá bola opravo-
vaná alebo menená neautorizovanou osobou. Rovnako ako ostatné výrobky jemnej elektroniky
nevystavujte tento výrobok pôsobeniu vysokých teplôt, vlhkosti alebo prašnému prostrediu.
Nenechávajte ho po dlhšiu dobu na priamom slnečnom svetle.
