10
How to install
如何安裝
Cách lắp đặt
■
Attention:
■
留意：
■
Chú ý:
1
It is recommended to user to install OFF/
ON switch on the wall for the Ceiling Fan,
replacing existing regulator or new regulator
point.
2
This product should be installed with a
double poles single throw switch (breaker
switch) with a minimum of 3 mm contact
gap in the fi xed installation circuit.
3
Do not use regulator or dimmer switch for
this model.
(It can damage the Ceiling Fan)
• If your Remote Control missing or
misplaced, the Ceiling Fan can be
switched on pre set speed 5.
4
Should there be a regulator or dimmer
switch, disconnect it and reconnect the
wiring as above.
1
Nên lắp thêm công tắc OFF/ON trên
tường cho Quạt Trần, thay thế hộp số
hiện có hoặc hộp số không thích hợp.
2
Sản phầm này cần được lắp kèm với
công tắc hai cực (công tắc ngắt) với
khoảng cách tiếp xúc tối thiểu trong mạch
được lắp cố định là 3 mm.
3
Không sử dụng hộp số hay chiết áp.
(Có thể làm hỏng Quạt Trần.)
• Nếu hỏng hoặc thất lạc bộ Điều Khiển
Từ Xa, có thể bật Quạt Trần với tốc độ
đặt trước là 5 bằng công tắc tường.
4
Nếu có hộp số hoặc chiết áp, tháo nó ra
trước và kết nối lại dây như hình vẽ trên.
1
建議用戶將吊扇的 OFF/ON 開關安裝在牆
壁上，替換現有的調節器或新的調節點。
2
此產品必須在固定安裝電路上裝上觸點間
隙為最少 3 毫米的雙極單投開關（斷路開
關）。
3
此
型號切勿使用調光開關或調節器。
（這會損壞吊扇）
․ 若您的遙控器不見了，吊扇可以以預
設速度 5 開啟。
4
若有調節器或調光開關，請按照上圖拆除
然後重新連接。

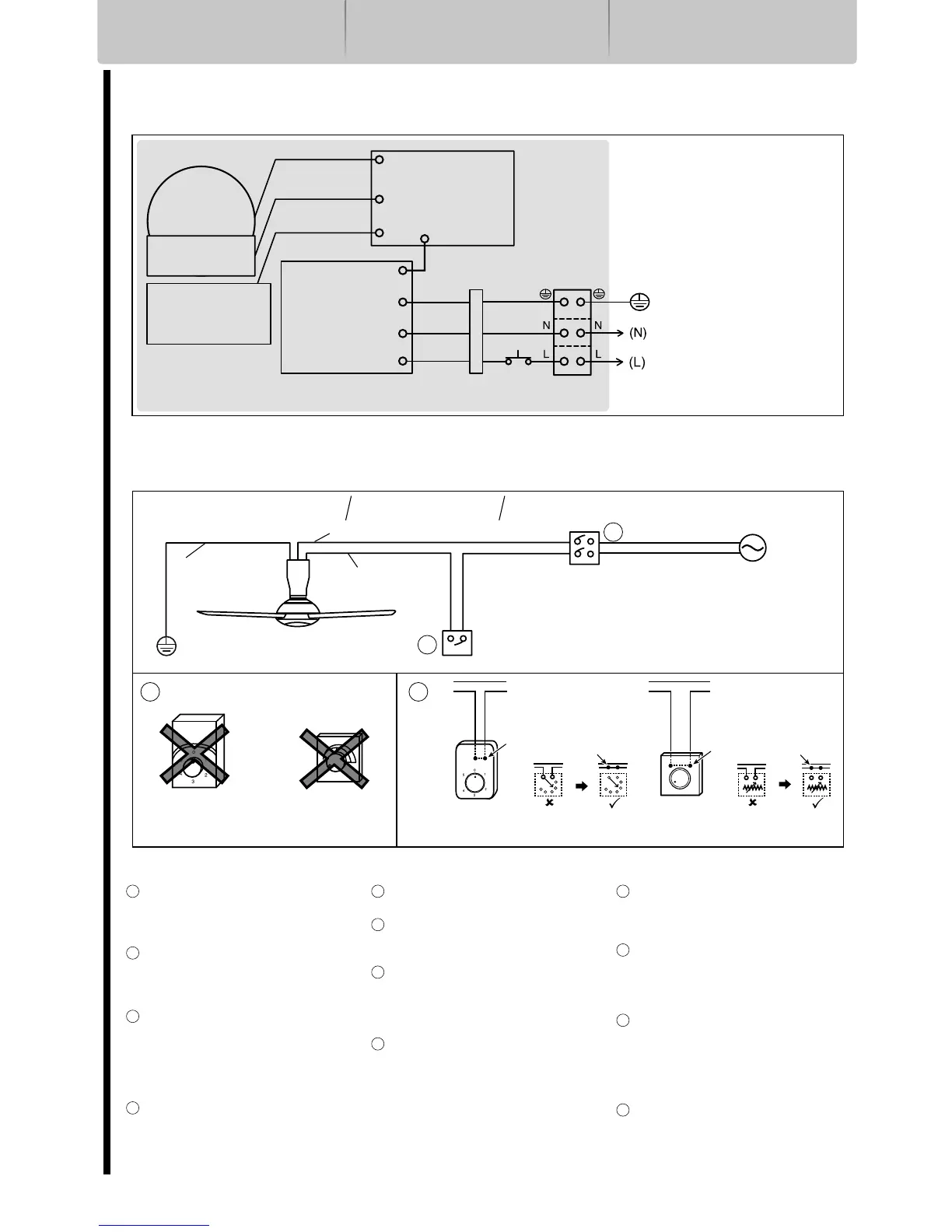

Connecting to the power supply / 電源連接 / Kết nối nguồn điện
Power supply /
電源 /
Nguồn điện
Connect directly /
直接連接 / Nối trực tiếp
Dimmer switch /
調光開關 /
Chiết áp
Dimmer switch /
調光開關 /
Chiết áp
Power supply /
電源 /
Nguồn điện
Connect directly /
直接連接 / Nối trực tiếp
Regulator /
調節器 /
Hộp số
Regulator /
調節器 /
Hộp số
3 4
Ceiling Fan / 吊扇 / Quạt Trần
Wall Switch (OFF / ON) /
牆壁開關按鈕（關 / 開）/
Công Tắc Tường (TẮT / BẬT)
Rated voltage is mentioned
on product. /
產品上註明額定電壓。/
Điện áp định mức có ghi
trên sản phẩm.
Blue (Neutral) / 藍色（零線）/ Xanh dương (Trung tính)
Brown (Live) /
棕色（火線）/
Nâu (Dây nóng)
Green•Yellow (Earth) /
綠色•黃色（地線）/
Xanh lá•Vàng (Nối đất)
Earth / 地線 / Nối đất
Double poles single throw switch (Breaker Switch) /
雙極單投開關（斷路開關）/
Công tắc hai cực (Công Tắc Ngắt)
Only direct connection to wall switch is allowed.
Please refer to fi gure below.
只准許直接把電源連接於本吊扇。
請參考下圖。
Chỉ được phép nối trực tiếp với công tắc trên tường.
Xem hình minh họa phía dưới.
2
1
Wiring diagram / 電線圖 / Sơ đồ nối dây
DC Motor /
DC 發動機 /
Động Cơ DC
Ceiling Fan / 吊扇 / Quạt Trần
Main Circuit PCB Assy /
主電路的印刷電路板組件 /
Bo Mạch Chính
Terminal /
終端 /
Trạm Nối
Safety Switch /
安全開關 /
Công Tắc An Toàn
LED Circuit PCB Assy /
LED 電路的印刷電路板組件 /
Bo Mạch LED
Power Circuit PCB Assy /
電源電路的印刷電路板
組件 /
Bo Mạch Nguồn
Ferrite Core /
鐵氧體磁芯 /
Lõi Từ
Hall PCB Assy /
霍爾的印刷電路板組件 /
Bo Mạch
Brown (Live) / 棕色（火線）/ Nâu (Dây nóng)
Source / 電源 / Nguồn Điện
Blue (Neutral) / 藍色（零線）/
Xanh dương (Trung tính)
Green•Yellow (Earth) /
綠色•黃色（地線）/
Xanh lá•Vàng (Nối đất )
Connect to the power supply according
to the wiring instruction below.
根據以下接線說明進行電源連接。
Nối với nguồn điện theo hướng dẫn nối
dây dưới đây.
