7
2
■

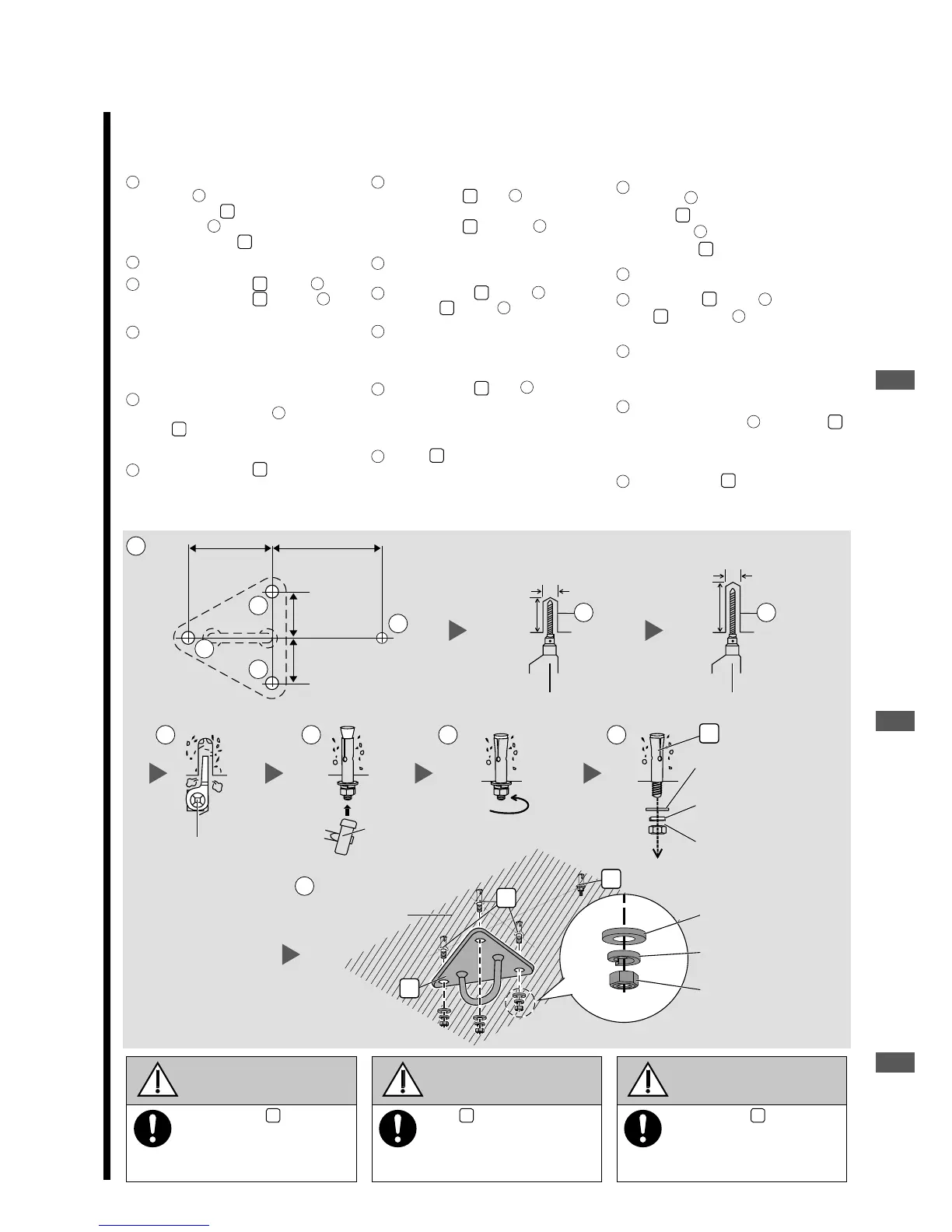

Install to concrete ceiling
■
Lắp lên trần bê tông
■
安裝至混凝土天花板
Below Hanger Base and Carl Bolt Plug
installation is for Singapore only.
1
Make 4 holes on the concrete ceiling.
Drill hole
a
ø 6.5 mm (depth 30 mm) for
Carl Bolt Plug
I
.
Drill 3 holes
b
ø 8.5 mm (depth 45 mm)
for Carl Bolt Plug
J
.
2
Use blower to remove dust in the holes.
3
Insert Carl Bolt Plug
I
to hole
a
and
insert Carl Bolt Plug
J
to holes
b
by
using a plastic hammer.
4
Tighten the supplied Plain Washer,
Spring Washer, Hexa Nut of the Carl
Bolts. This is for making the Carl Bolts
fi x to the concrete ceiling.
5
Remove Hexa Nut, Spring Washer, and
Plain Washer from holes
b
Carl Bolt
Plug
J
. Make sure Carl Bolts remain
strong on the concrete ceiling.
6
Fix the Hanger Base
K
to the concrete
ceiling and replace the removed Plain
Washer, Spring Washer and Hexa Nut,
then tighten.
以下的挂鉤及卡爾螺栓塞子的安裝法僅適用於
新加坡地區的用戶。
1
在混凝土天花板上鑽 4 個孔。
卡爾螺栓塞子
I
的孔
a
為 ø 6.5 毫米
(深度為 30 毫米)。
卡爾螺栓塞子
J
的 3 個孔
b
為 ø 8.5
毫米(深度為 45 毫米)。
2
使用吹除機清除孔內的灰塵。
3
將卡爾螺栓塞子
I
插入孔
a
,而卡爾
螺栓塞子
J
插入孔
b
使用塑料
錘
。
4
鎖緊卡爾螺栓塞子附帶的普通墊圈、彈簧
墊圈、六角形螺帽。這是為了把卡爾螺栓
固定在混凝土天花板。
5
將卡爾螺栓塞子
J
各孔
b
的六角形螺
帽、彈簧墊圈和普通墊圈從孔取出。確
保卡爾螺帽依然牢固地固定在混凝土天
花板上。
6
將
挂鉤
K
固定在混凝土天花板,接著把
六角形螺帽、彈簧墊圈和普通墊圈一一裝
上,最後擰緊即可。
Hướng dẫn lắp đặt Giá Đỡ và Tắc Kê dưới
đây chỉ áp dụng cho Singapore.
1
Khoan 4 lỗ trên trần bê tông.
Khoan lỗ
a
ø 6,5 mm (sâu 30 mm) cho
Tắc Kê
I
.
Khoan 3 lỗ
b
ø 8,5 mm (sâu 45 mm)
cho Tắc Kê
J
.
2
Thổi bụi khỏi lỗ.
3
Cho Tắc Kê
I
vào lỗ
a
và cho Tắc
Kê
J
vào các lỗ
b
bằng cách sử
dụng búa nhựa.
4
Vặn chặt Vòng Đệm, Vòng Đệm Lò Xo,
Ốc Lục Giác đi kèm của Tắc Kê. Nhờ
vậy mà Tắc Kê cố định vào trần bê tông.
5
Tháo Đai Ốc Lục Giác, Vòng Đệm Lò Xo
và Vòng Đệm khỏi lỗ
b
của Tắc Kê
J
.
Đảm bảo rằng Tắc Kê bám chắc vào
trần bê tông.
6
Cố định Giá Đỡ
K
vào trần bê tông
và thay Vòng Đệm, Vòng Đệm Lò Xo và
Đai Ốc Lục Giác đã tháo, và vặn chặt.
WARNING
Fix Hanger Base
K
to the
concrete ceiling, and tighten Hexa
Nuts fi rmly.
Can cause injury if Ceiling Fan
drops.
CẢNH BÁO
Cố định Giá Đỡ
K
vào trần bê
tông và vặn thật chặt Đai Ốc Lục
Giác.
Có thể gây chấn thương nếu Quạt
Trần bị rơi.
警告
將挂鉤
K
固定在混凝土天花板,接
著把六角形螺帽擰緊。
若吊扇掉落會導致受傷。
1
Ø 6.5 mm /
Ø 6.5 毫米 /
Ø 6,5 mm
Drill / 鑽孔機 / Khoan
30 mm /
30 毫米 /
30 mm
a
Ø 8.5 mm /
Ø 8.5 毫米 /
Ø 8,5 mm
Drill / 鑽孔機 / Khoan
45 mm /
45 毫米 /
45 mm
b
Blower / 吹除機 / Thổi Bụi
Plastic hammer /
塑料錘 /
Búa nhựa
2 3 4 5
6
Spring Washer /
彈簧墊圈 /
Vòng Đệm Lò Xo
Hexa Nut /
六角形螺帽 /
Đai Ốc Lục Giác
Plain Washer /
普通墊圈 /
Vòng Đệm
K
Spring Washer /
彈簧墊圈 /
Vòng Đệm Lò Xo
Hexa Nut /
六角形螺帽 /
Đai Ốc Lục Giác
Plain Washer /
普通墊圈 /
Vòng Đệm
J
J
I
125 mm /
125 毫米 /
125 mm
68 mm /
68 毫米 /
68 mm
b
b
b
a
37.5 mm /
37.5 毫米 /
37,5 mm
37.5 mm /
37.5 毫米 /
37,5 mm
Concrete Ceiling /
混凝土天花板 /
Trần bê tông
How to install
如何安裝
Cách lắp đặt
