KEENZ XC - Installation et Enlèvement des Roues Arrière

31
INSTRUCTIONS D’ASSEMBLAGE
INSTALLATION ET ENLEVEMENT DES ROUES ARRIERE

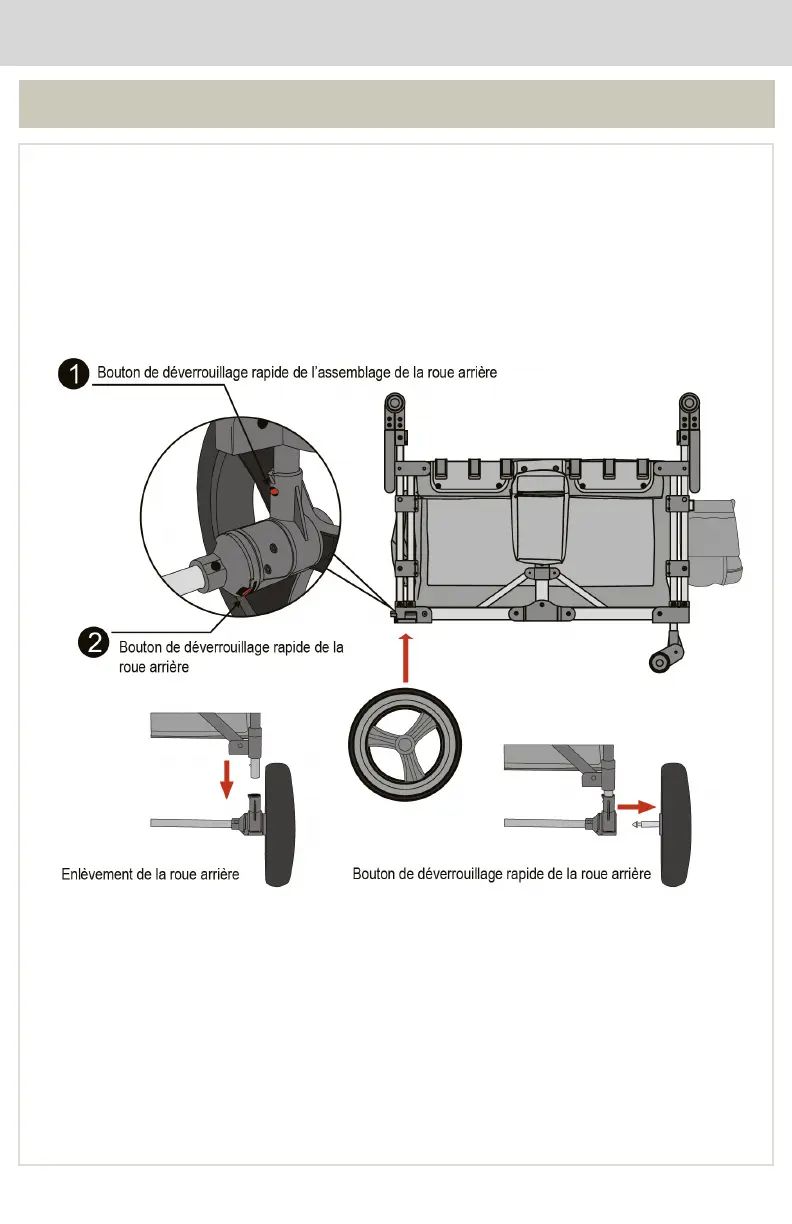

ETAPE 1: Aligner l’axe de la roue arrière avec le montant de la prise de la roue arrière. Insérer le
montant jusqu’au déclic. Tirer le montant dans le sens inverse pour s’assurer que l’axe de roue est
sécurisé.
ETAPE 2: Insérer une des roue arrière dans le trou pour la roue. Après le déclic, tirer la roue dans le
sens inverse pour s’assurer que la roue soit bien installée.
ETAPE 1: Trouver le bouton de déverrouillage rapide de la roue arrière (1), presser le bouton à
l’intérieur du trou pour libérer l’assemblage de la roue.
ETAPE 2: Trouver le bouton de déverrouillage rapide de la roue arrière (2), tirer sur le bouton et tirer la
roue dans le sens inverse.
