KEEWAY MATRIX - 45 km/t User Manual

105

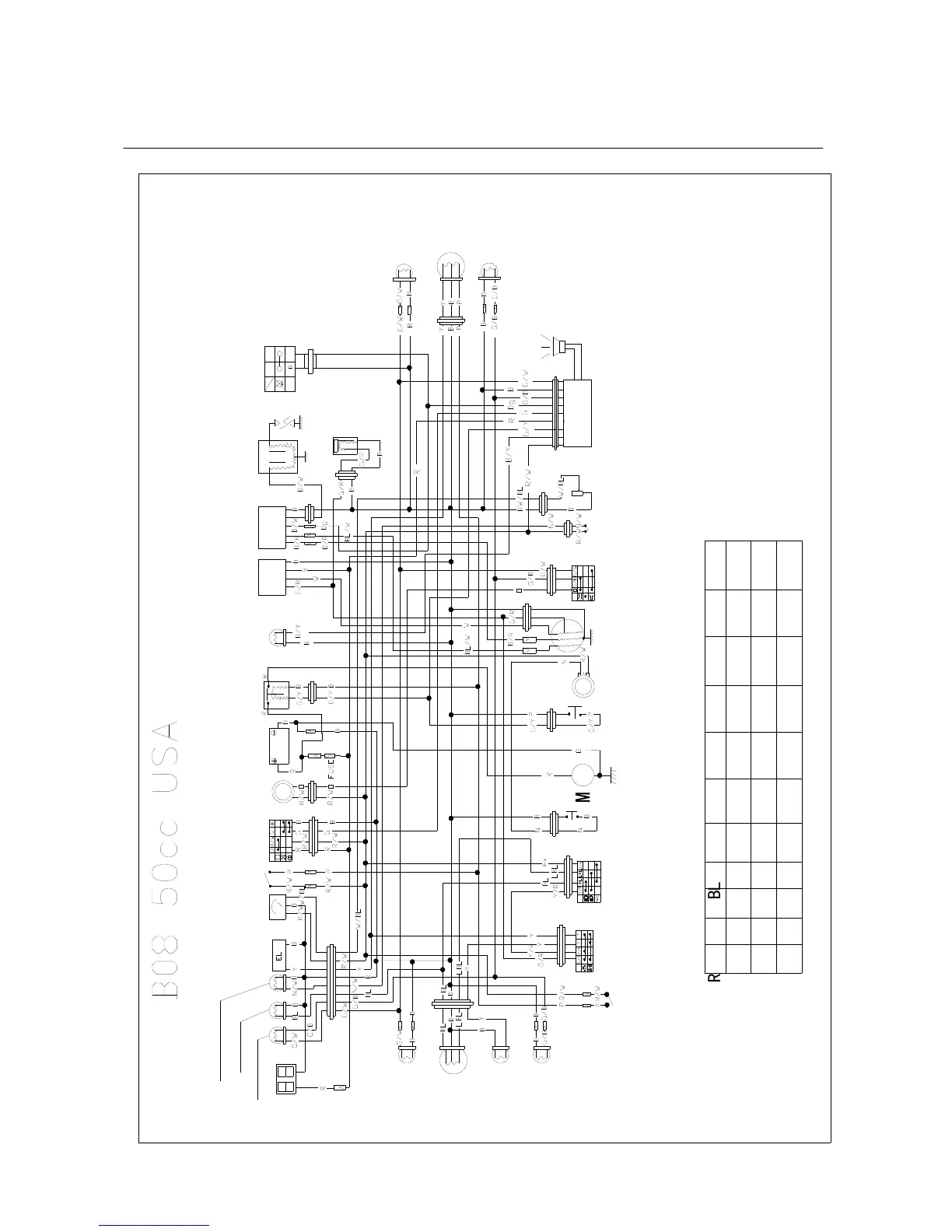

WIRING DIAGRAM
电子钟
转向指示灯
远光指示灯
机油报警指示灯
电源锁
冷光源
刹 车 开 关
闪 光 蜂 鸣 器
蓄电池
启动继电器
整流/稳压器
电子点火器
点火线圈
火 花 塞
Dg
熄火开关
防盗器
防盗器喇叭
M
油量表
前右转向灯
前照灯
夜小灯
前左转向灯
后 刹 车 开 关
灯控开关
变光开关
喇 叭 开 关
启动电机
启 动 开 关
喇叭
磁电机 转向开关
机 油 开 关
油 位 传 感 器
后右转向灯
后左转向灯
尾灯/刹车灯
电 子 风 门
电气原理图
导 线 颜 色
R
红
B
黑
N
棕
B L
蓝
墨绿
Dg LR
粉红
G/W
绿/白
G/B
绿/黑
G/Y
绿/黄
R/W
红/白
BL/W
蓝/白
B/R
黑/红
Y
黄
P
紫
白
W O
橙
LBL
淡蓝
G/R
绿/红
Y/R
黄/红
B/W
黑/白
N/W
棕/白
报警指示灯
