2.4 Ligações do amplificador às colunas
Todas as ligações devem ser efectuadas com o amplificador DESLIGADO. Assegure a segurança de todas as ligações antes de LIGAR o amplificador.

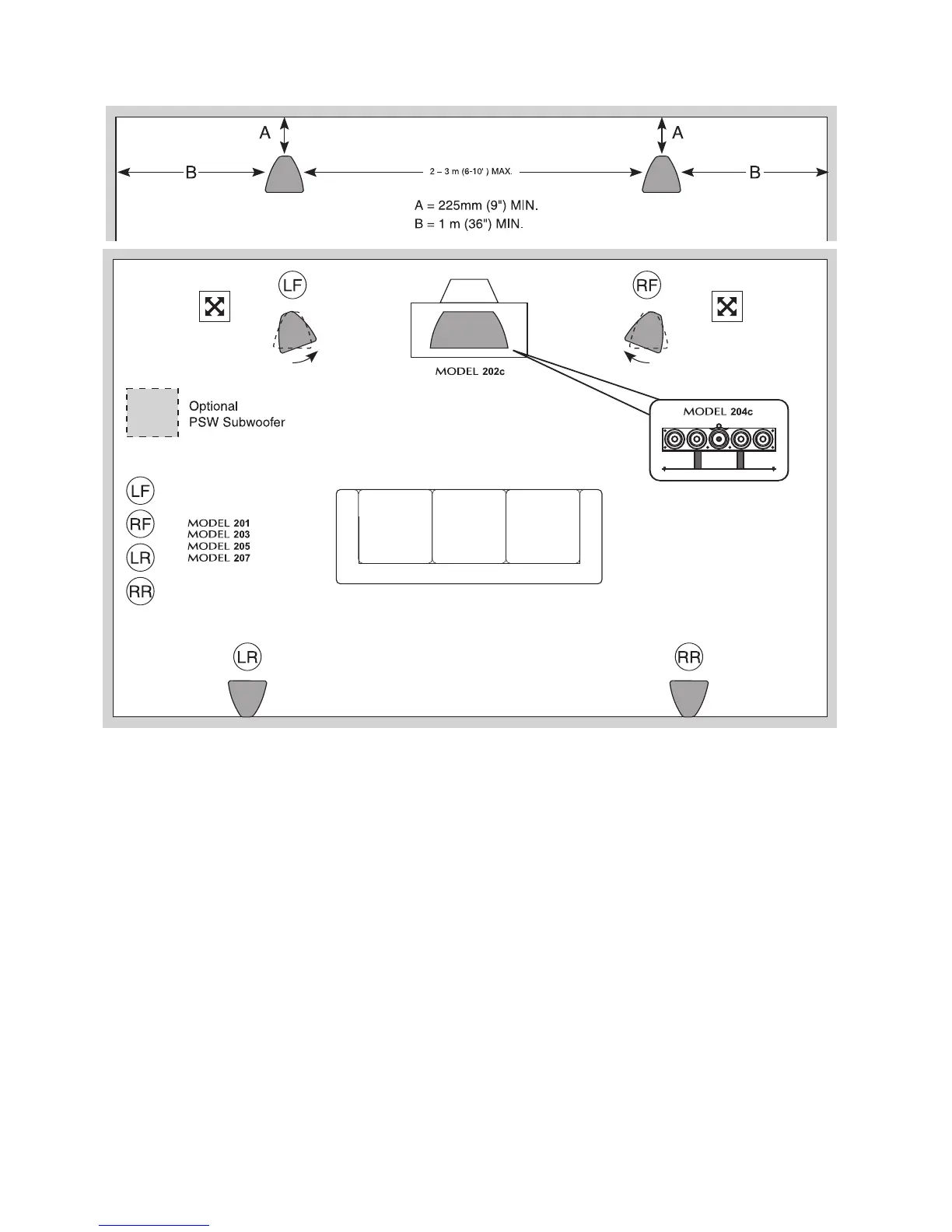

As colunas KEF Ref
erence Series estão equipadas com terminais dourados específicos tricablagem/triamplificação preparados ligação de fios
descarnados ou com conector
es.
A maioria dos cabos de ligação de colunas de boa qualidade têm uma indicação, tal como, por exemplo, um código de cores ou etiquetas no material
isolador, de qual é o condutor ‘+’ ou positivo. As ligações às colunas podem ser estabelecidas da seguinte forma:
O terminal de saída do canal esquer
do do amplificador identificado como ‘+’ ou VERMELHO liga-se ao terminal da coluna com a indicação ‘+’. O
terminal de saída do canal esquerdo do amplificador identificado como ‘-’ ou PRETO liga-se ao terminal da coluna com a indicação ‘-’. Do mesmo
modo, estas instruções devem ser observadas para estabelecer as ligações entre a saída do canal direito do amplificador e a coluna direita. É essencial
assegurar a cor
r
ecta polaridade para um funcionamento adequado do sistema.
A ligações com fios descarnados são as mais populares e tornam necessário descarnar cerca de 12,5 mm (1,2 pol) do isolamento dos fios. (Deve
tor
cer os fios em conjunto
, utilizando os dedos limpos e secos tor
cendo os fios de modo uniforme para assegurar um melhor contacto para o sinal).
Depois de desa
parafusar a tampa inf
erior do terminal, passe o fio pelo orifício exposto no terminal e a
per
te o parafuso com firmeza.
Assegure-se de que nenhuma ponta entra em contacto com o terminal oposto. Se tal acontecer, poderá provocar um curto-circuito entre os
terminais e danificar o amplificador.
}
