68
2.4 De verbindingen tussen de Versterker en de Luidspreker
Alle verbindingen moeten gebeuren terwijl de versterker UITgeschakeld staat. Controleer de integriteit van alle verbindingen vooraleer u de
versterker AANschakelt.

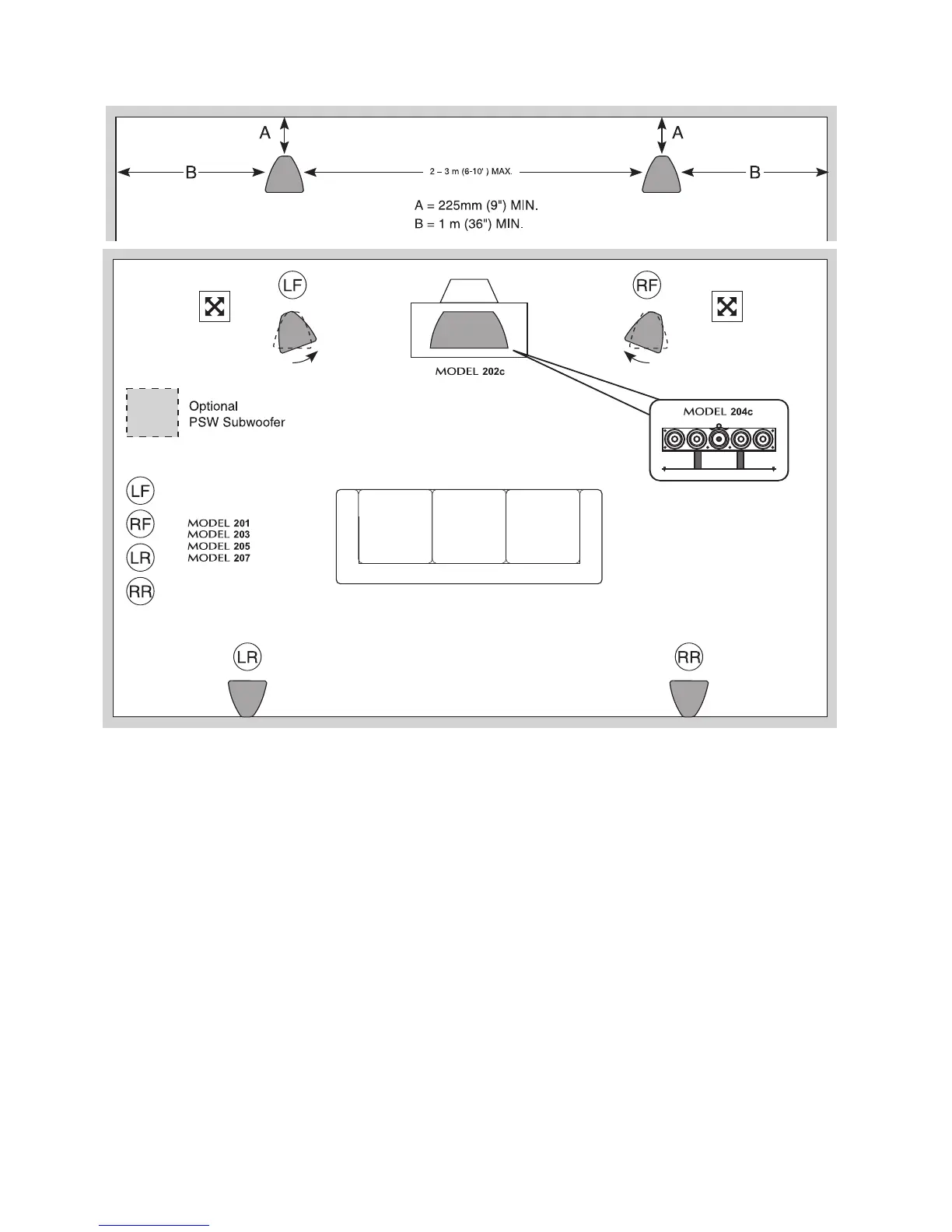

KEF Ref
erence Series luidsprekers zijn uitgerust met specifiek daartoe ontworpen drievoudig bedrade en versterkte, vergulde terminals die geschikt
zijn v
oor zo
w
el snoer
v
erbindingen als v
oor steekconnector
en.
De meeste kwaliteitssnoeren voor luidsprekers beschikken over de nodige aanduiding, zoals een kleurencode of ‘ribbels’ op het isolatiemateriaal, om
te weten welke conductor ‘+’ of positief is. De verbinding met de luidsprekers voert u dan uit als volgt:
De output terminal v
oor het link
erkanaal van de versterker, gemarkeerd met ‘+’ of ROOD gekleurd, verbindt de terminal van de linkerluidspreker
die gemerkt staat met het teken ‘+’. De output terminal voor het linkerkanaal van de versterker, gemarkeerd met ‘-’ of ZWART gekleurd, verbindt
de terminal van de link
erluidspr
ek
er die gemerkt staat met het teken ‘-’. Deze zelfde instructies dient u ook te volgen om de verbindingen te maken
tussen de output terminal van het rechterkanaal van de versterker en de rechterluidspreker. Een correcte polariteit is van essentieel belang voor de
juiste werking van het systeem.
Snoer
v
erbindingen zijn het populairst en v
ereisen isolatiestrips van 12.5 mm (1.2”) om de kern van het luidsprekersnoer te beveiligen (u moet de
uiteinden van elke kern met meerdere draden met propere vingers ineendraaien vooraleer over te gaan tot de volgende stap; zo verzekert u een
beter signaalcontact). Nadat u de dop van de onderste terminal hebt losgeschr
oefd, duwt u het snoer door de vrijgek
omen opening in de terminal
en vervolgens schroeft u de dop opnieuw stevig dicht.
Zorg ervoor dat geen afzonderlijke draden in contact komen met de tegenoverliggende terminal; dit zou kunnen leiden tot een kortsluiting tussen
de terminals en ernstige beschadiging van uw versterker.
}
