Keithley 236 Service Manual

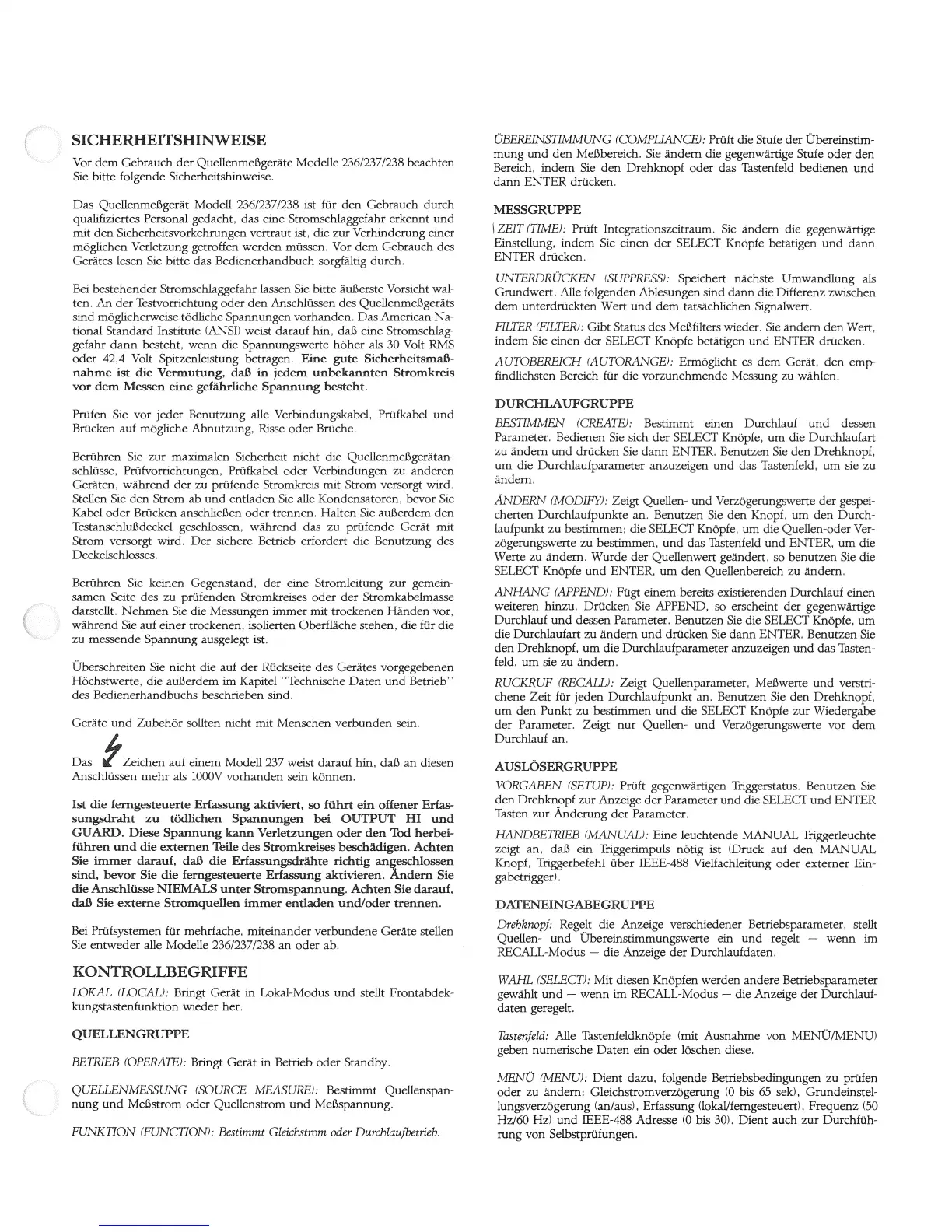

SICHERHEITSHINWEISE
Vor
dem
Gebrauch der Quellenmeßgeräte Modelle 236/237/238 beachten
Sie
bitte
folgende
Sicherheitshinweise.
Das Quellenmeßgerät Modell 236/237/238 ist
für
den
Gebrauch durch
qualifiziertes
Personal gedacht, das eine Stromschlaggefahr erkennt und
mit den
Sicherheitsvorkehrungen
vertraut ist,
die
zur
Verhinderung
einer
möglichen Verletzung getroffen
werden
müssen. Vor
dem Gebrauch
des
Gerätes lesen
Sie bitte das
Bedienerhandbuch sorgfältig durch.
Bei bestehender Stromschlaggefahr lassen
Sie
bitte
äußerste Vorsicht wal
ten. An
der
Testvorrichtung
oder
den Anschlüssen des
Quellenmeßgeräts
sind
möglicherweise
tödliche
Spannungen
vorhanden. Das
American
Na-
tional
Standard Institute
(ANSI)
weist
darauf hin,
daß
eine Stromschlag-
gefahr
dann besteht, wenn die
Spannungswerte
höher
als
30
Volt
RMS
oder 42,4 Volt Spitzenleistung
betragen.
Eine
gute Sicherheitsmaß
nahme
ist
die
Vermutung, daß in jedem unbekannten Stromkreis
vor dem Messen
eine gefährliche
Spannung
besteht.
Prüfen Sie vor jeder Benutzung
alle
Verbindungskabel, Prüfkabel
und
Brücken auf mögliche Abnutzung,
Risse
oder Brüche.
Berühren Sie
zur
maximalen
Sicherheit nicht
die
Quellenmeßgerätan
schlüsse, Prüfvorrichtungen, Prüfkabel
oder
Verbindungen
zu
anderen
Geräten, während
der zu
prüfende Stromkreis
mit Strom
versorgt wird.
Stellen
Sie den
Strom
ab
und
entladen Sie
alle
Kondensatoren
‚
bevor Sie
Kabel
oder
Brücken anschließen
oder trennen. Halten Sie
außerdem
den
Testanschlußdeckel
geschlossen,
während
das
zu
prüfende Gerät
mit
Strom versorgt wird. Der
sichere
Betrieb erfordert die Benutzung des
Deckelschlosses,
Berühren Sie
keinen
Gegenstand,
der
eine
Stromleitung zur gemein-
samen
Seite
des
zu
prüfenden Stromkreises
oder
der
Stromkabelmasse
darstellt,
Nehmen Sie die
Messungen
immer
mit
trockenen Händen
vor,
während
Sie auf einer
trockenen, isolierten
Oberfläche
stehen ‚
die
für die
zu
messende Spannung
ausgelegt
ist.
Überschreiten
Sie
nicht
die
auf der Rückseite
des
Gerätes vorgegebenen
Höchstwerte,
die
außerdem
im
Kapitel ‘Technische Daten
und
Betrieb“
des Bedienerhandbuchs beschrieben
sind.
Geräte und
Zubehör sollten
nicht
mit Menschen verbunden sein.
Das
Zeichen
auf einem
Modell 237 weist darauf
hin, daß an diesen
Anschlüssen
mehr
als
1000V
vorhanden sein
können,
Ist
die
ferngesteuerte
Erfassung
aktiviert,
so
führt ein
offener
Erfas
sungsdraht zu
tödlichen Spannungen
bei OUTPUT III
und
GUARD.
Diese Spannung
kann
Verletzungen
oder
den
Tod
herbei-
führen
und
die
externen
Teile
des Stromkreises beschädigen.
Achten
Sie
immer
darauf,
daß
die
Erfassungsdrähte richtig anescMossen
sind, bevor Sie die
ferngesteuerte
Erfassung
aktivieren. Andern Sie
die
Anschlüsse
NIEMALS
unter
Stromspannung Achten Sie
darauf,
daß
Sie
externe Stromquellen
immer entladen undloder trennen.
Bei
Prüfsystemen für
mehrfache, miteinander verbundene
Geräte
stellen
Sie
entweder alle
Modelle
236/237/238
an
oder
ab.
KONTROLLBEGRIFFE
LOKAL
(LOCAL): Bringt Gerät
in Lokal-Modus und stellt Frontabdek
kungstastenfunktion wieder
her.
QUELLENGRUPPE
BETRIEB (OPERATE): Bringt
Gerät in Betrieb
oder Standby.
QUELLENMESSUNG (SOURCE MEASURE):
Bestimmt Quellenspan
nung und
Meßstrom oder
Quellenstrom
und
Meßspannung.
ÜBEREINSTIMMUNG
(COMPLJANCE):
Prüft
die
Stufe
der
Übereinstim
mung und den
Meßbereich. Sie
ändern die gegenwärtige
Stufe
oder den
Bereich, indem Sie
den
Drehknopf oder
das Tastenfeld bedienen
und
dann ENTER drücken.
MESSGRUPPE
ZEIT
(TIME):
Prüft
Integrationszeitraum.
Sie
ändern
die
gegenwärtige
Einstellung, indem Sie einen
der SELECT
Knöpfe
betätigen und
dann
ENTER drücken.
UNTERDRÜCKEN
(SUPPRESS):
Speichert nächste Umwandlung
als
Grundwert.
Alle folgenden
Ablesungen
sind
dann
die
Differenz
zwischen
dem unterdrückten
Wert
und
dem tatsächlichen Signalwert.
FILTER
(FILTER):
Gibt Status des
Meßfilters
wieder. Sie
ändern
den
Wert,
indem
Sie
einen
der
SELECT
Knöpfe betätigen und ENTER
drücken,
AUTOBEREICH (AUTORANGE):
Ermöglicht
es dem Gerät, den
emp
findlichsten Bereich
für die vorzunehmende Messung
zu
wählen.
DURCHLAUFGRUPPE
BESTL\JMEN
(CREATE): Bestimmt einen Durchlauf
und dessen
Parameter. Bedienen
Sie
sich der SELECT
Knöpfe, um
die
Durchlaufart
zu ändern
und drücken
Sie dann ENTER. Benutzen Sie den Drehknopf,
um
die
Durchlaufparameter anzuzeigen
und
das
Tastenfeld, um sie zu
ändern.
ÄNDERN
(MODIFY):
Zeigt
Quellen-
und
Verzögerungswerte
der gespei
cherten
Durchlaufpunkte
an.
Benutzen
Sie den
Knopf,
um den Durch-
laufpunkt zu
bestimmen;
die SELECT
Knöpfe, um die
Quellen-oder
Ver
zögernngswerte
zu
bestimmen,
und das
Tastenfeld und
ENTER, um die
Werte
zu
ändern. Wurde
der
Quellenwert
geändert,
so
benutzen Sie
die
SELECT
Knöpfe und
ENTER, um den Quellenbereich
zu
ändern.
ANI-IANG
(AFPEND):
Fügt einem bereits
existierenden
Durchlauf
einen
weiteren
hinzu.
Drücken Sie APPEND,
so
erscheint der
gegenwärtige
Durchlauf
und
dessen Parameter.
Benutzen Sie
die
SELECT
Knöpfe, um
die Durchlaufart
zu ändern und
drücken
Sie dann ENTER. Benutzen
Sie
den
Drehknopf,
um
die
Durchlaufparameter
anzuzeigen und
das Tasten-
feld, um sie zu
ändern.
RÜCKRUF (RECALL):
Zeigt
Quellenparameter,
Meßwerte
und
verstri
chene Zeit
für
jeden
Durchlaufpunkt
an. Benutzen Sie den
Drehknopf,
um
den
Punkt
zu
bestimmen
und
die
SELECT
Knöpfe zur
Wiedergabe
der
Parameter.
Zeigt nur
Quellen-
und
Verzögerungswerte
vor
dem
Durchlauf
an.
AUSLÖSERGRUPPE
VORGABEN
(SETLJF):
Prüft gegenwärtigen
Triggerstatus.
Benutzen
Sie
den Drehknopf
zur
Anzeige
der Parameter und
die
SELECT
und ENTER
Tasten zur
Anderung der Parameter.
HANDBETRIEB
(MANUAL):
Eine
leuchtende MANUAL
Triggerleuchte
zeigt
an,
daß
ein
Triggerimpuls
nötig ist
(Druck
auf
den
MANUAL
Knopf, Triggerbefehl
über
IEEE-488 Vielfachleitung
oder
externer
Ein-
gabetrigger).
DATENEINGABEGRUPPE
Drehknopf: Regelt
die
Anzeige verschiedener Betriebsparameter,
stellt
Q
uellen- und
Ubereinstimmungswerte
ein
und regelt — wenn
im
RECALL-Modus
—
die
Anzeige
der
Durchlaufdaten.
WAHL
(SELECT):
Mit diesen Knöpfen werden andere
Betriebsparameter
gewählt
und
-
wenn
im
RECALL-Modus
—
die Anzeige
der
Durchlauf-
daten
geregelt.
Tastenjeld:
Alle
Tastenfeldknöpfe (mit
Ausnahme
von MENÜ/MENU)
geben
numerische Daten ein
oder
löschen diese.
MENÜ (MENU):
Dient
dazu,
folgende
Betriebsbedingungen zu
prüfen
oder
zu
ändern:
Gleichstromverzögerung
(0
bis
65
sek),
Grundeinstel
lungsverzögerung
(an/aus)
‚
Erfassung
(lokal/ferngesteuert)
‚
Frequenz
(50
Hz/60
Hz) und
IEEE-488
Adresse (0
bis 30)
.
Dient
auch zur
Durchfüh
rung von Selbstprüfungen.
FUNKTION
(FUNCTION):
Bestimmt Gleichstrom
oder Durchlaufbetrieb.

Keithley 236 Specifications

General

Voltage Source Range	±100V
Current Source Range	±100 mA
Voltage Measure Range	±100V
Current Measure Range	±100 mA
Voltage Range	±100V
Current Range	±100 mA
Type	Source Measure Unit (SMU)
Compliance Limit	Programmable
Interface	IEEE-488
Resolution	5.5 digits
Operating Modes	Voltage source, Current source, Voltage measure, Current measure
