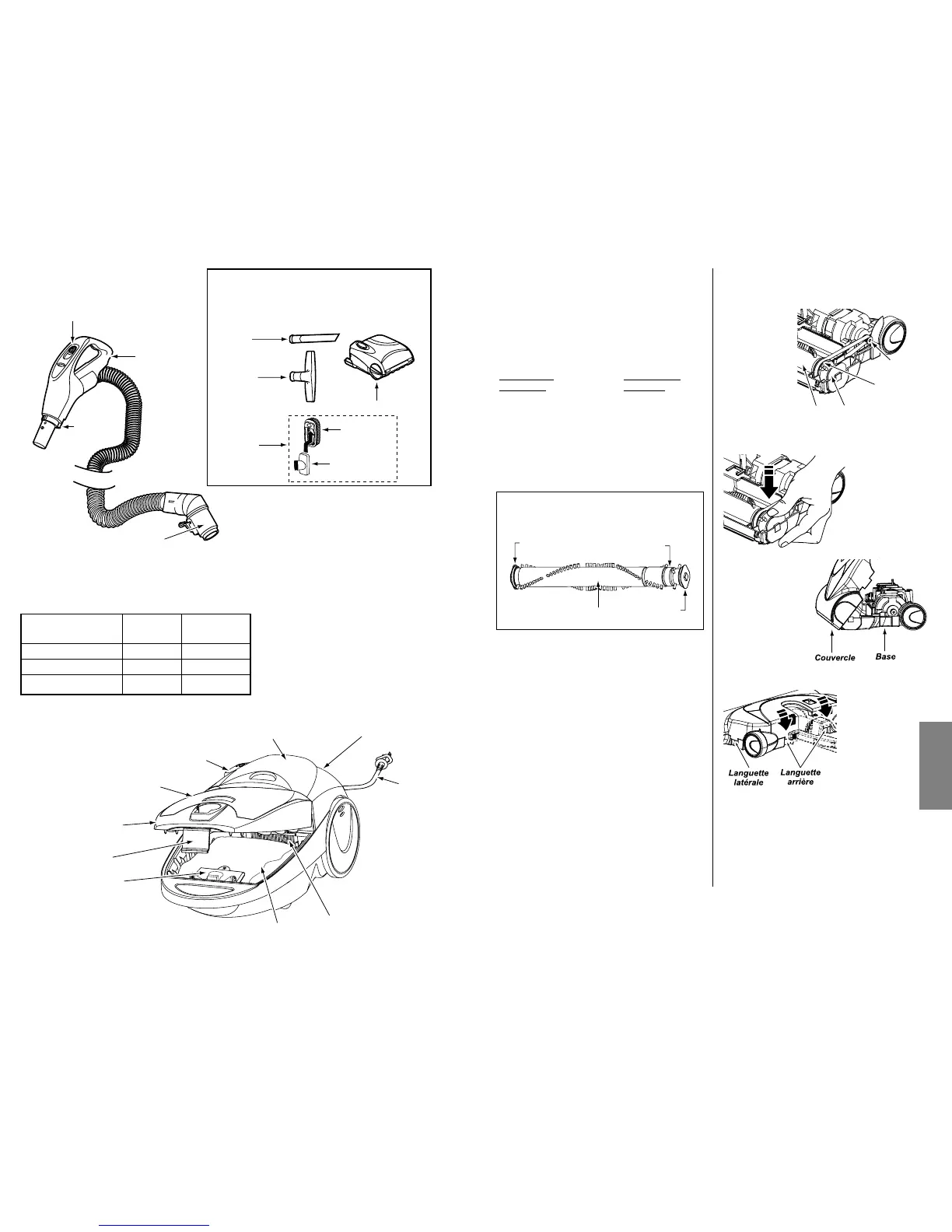

Kenmore 116.22263C - CANISTER; HOOD AND TOOL STORAGE COVER; HOSE; To remove

6
Exhaust Filter Cover
(Not Shown)
Power-Mate Jr.
Storage cover
®
Tool Storage Cover
(Attachment Storage inside)
Canister
Hood
Hood
Release
Bag Holder
Dust Bag
Motor Safety Filter
(Behind Dust Bag)
Power
Cord
Cord
Rewind
Button
CANISTER
Crevice
Tool
Floor
Brush
Combination
Brush
Fabric
Brush
Dusting
Brush
Power-Mate Jr.
®
ATTACHMENTS
Item Part No. Part No.
In U.S. In Canada
Dust Bag 20-50557 20-50410
Exhaust Filter 20-86889 20-40324
Motor Safety Filter 20-86883 20-40321
Hose Swivel
Suction
Control
Handle
3-Way On/Off Switch
Off/Floor/Carpet
HOSE
17
POUR REMETTRE LA
COURROIE EN PLACE
1. Poser la nou-
velle courroie
pardessus l’en-
traînement du
moteur, puis
pardessus
chemin de
courroie.
REMARQUE:
Voir PIÈCES ET CARACTÉRISTIQUES pour le
numéro de la courroie.
2. Placer l’ensem-
ble de l’agitateur
dans le Power-
Mate
®
.
3. Aligner le devant
du couvercle et la
base. Poser le
couvercle sur le bord
avant de la base
comme illustré.
Assurer qu'il n'y a
pas d'espace entre
le couvercle et la
base.
4. Tourner le
couvercle arrière.
Appuyer
fermement sur le
couvercle jusqu’á
ce que les
languettes arrière
se trouvent en
place avec un
déclic.
5. Retourner Power-Mate
®
sur le dos et remettre les
deux (2) vis du couvercle.
Entraînement
du moteur
Chemin
de courroie
Capuchon
d’extrémité
Agitateur
POUR NETTOYER DE L’AGITATEUR
REMARQUE: L'agitateur doit être nettoyé chaque
fois que la courroie est remplacée pour assurer une
l'aspiration optimale ainsi que pour éviter d'abîmer
votre aspirateur.
L’agitateur doit aussi être nettoyé selon les
utilisations suivantes:
Utilisation de Nettoyage de
l’aspirateur l’agitateur
FRÉQUENTE - hebdomadaire
(utilisation quotidienne)
MODERÉE - Mensuel
(utilisation 2 à trois fois
par semaine)
LÉGÈRE - Bimensuel
(utilisation hebdomadaire)
Capuchon
d’extrémité
Capuchon
d’extrémité
Cheville
d’agitateur
Chemin
de courroie
ASSEMBLAGE DE
L’AGITATEUR
FRANÇAIS
