Kenmore 116.22263C - PARTS AND FEATURES; Headlight Bulb; Belt

5
Edge Cleaner
(Not Shown)
Dirt Sensor
Overload
Protector/Belt
Reset Button
Handle
Release Pedal
Wand Quick
Release Pedal
(Not Shown)
Pile Height Indicator
Pile
Height Pedal
Headlight and Lens
Power-Mate
Model/Serial Number
(On Bottom)
®
Belt
Telescoping
Wand
Flange
Handle
Quick
Release
Button
Wand
Length
Adjust
Button

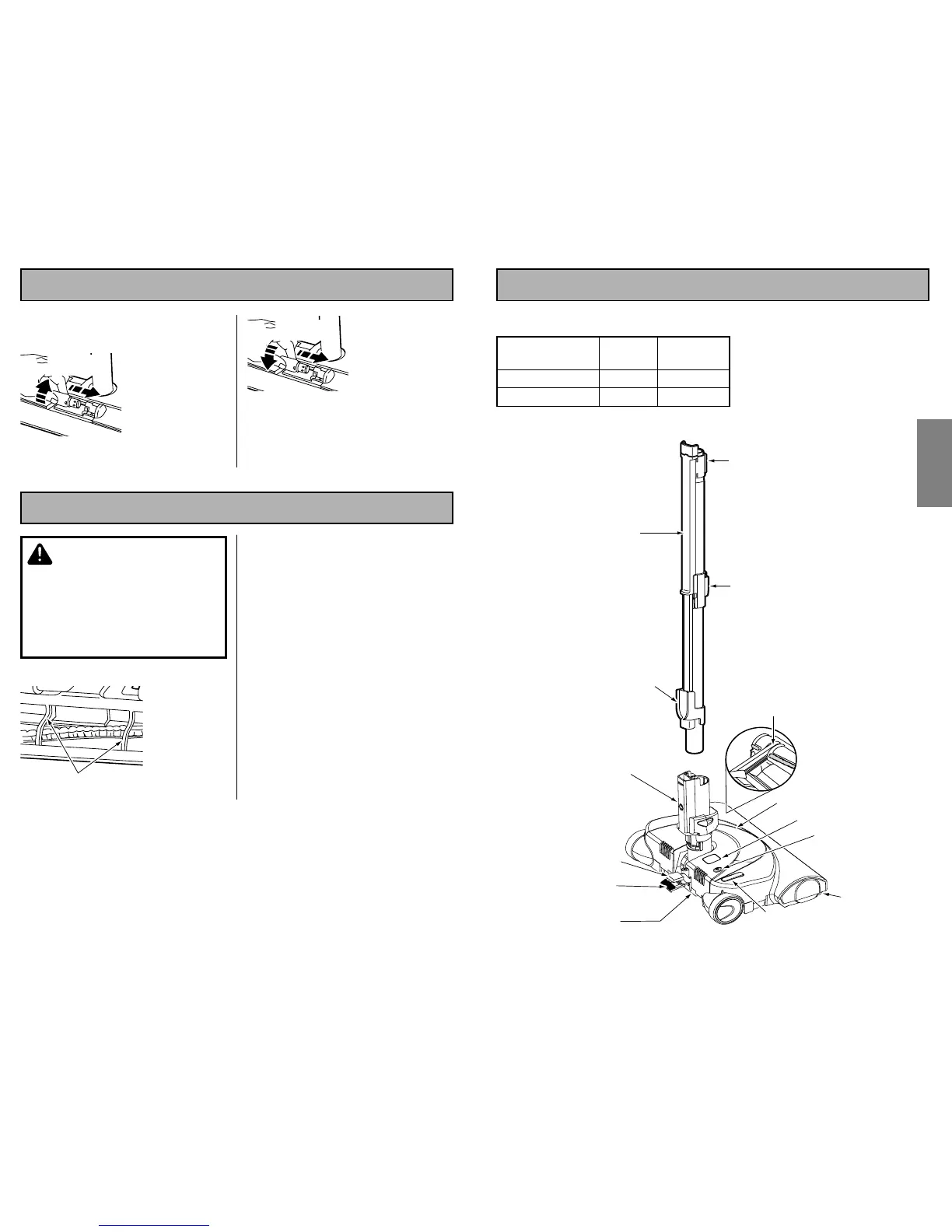

PARTS AND FEATURES
It is important to know your vacuum cleaner’s parts and features to ensure its proper and safe
use. Review these before using your vacuum cleaner.
Power-Mate
®
Item Part No. Part No.
In U.S. In Canada
Headlight Bulb 20-5240 20-40600
Belt 20-5218 20-40118
ENGLISH
18
ENTRETIEN DE L’AGITATEUR
POUR VÉRIFIER DES BROSSES
Lorsque les
brosses sont usées
jusqu’au niveau
des barres de
support de la base,
remplacer
l’ensemble de
l’agitateur.
POUR REMPLACER
L’ENSEMBLE DE L’AGITATEUR
1. Retirer le couvercle du Power-Mate
®
, le couvercle
de l’agitateur, la courroie et l’ensemble le l’agitateur.
Voir «Pour enlever la courroie» dans la section
POUR CHANGER LA COURROIE ET NETTOYER
L’AGITATEUR.
2. Remplacer l’ensemble de l’agitateur.
3. Remettre la courroie et le couvercle du Power-
Mate
®
.Voir «Pour enlever la courroie» dans la
section POUR CHANGER LA COURROIE ET
NETTOYER L’AGITATEUR.
Barres de support
de la base
1. Enlever le couvercle du Power-Mate
®
comme
démontré dans la section POUR CHANGER LA
COURROIE ET NETTOYER L’AGITATEUR.
2. Pousser sur l'am-
poule en la tournant
vers la gauche, puis
tirer pour l'enlever.
POUR CHANGER L’AMPOULE
Enfoncer
et tourner
3. Pousser sur l'ampoule
en la tournant vers la
droite pour la remplacer.
L’ampoule ne doit pas
dépasser 130 volts (15
watts).
4. Remettre le couvercle du Power-Mate
®
comme
démontré dans la section POUR CHANGER LA
COURROIE ET NETTOYER L’AGITATEUR.
REMARQUE: Voir PIÈCES ET
CARACTÉRISTIQUES pour le numéro de l’ampoule.
Enfoncer
et tourner
AVERTISSEMENT
Risque de chocs électriques ou de lésions cor-
porelles
Débrancher l'alimentation avant toute opération
d'entretien de l'appareil. L’omission de débran-
cher pourrait provoquer des chocs électriques
ou des lésions corporelles du fait que l’aspira-
teur se mettrait soudainement en marche.
