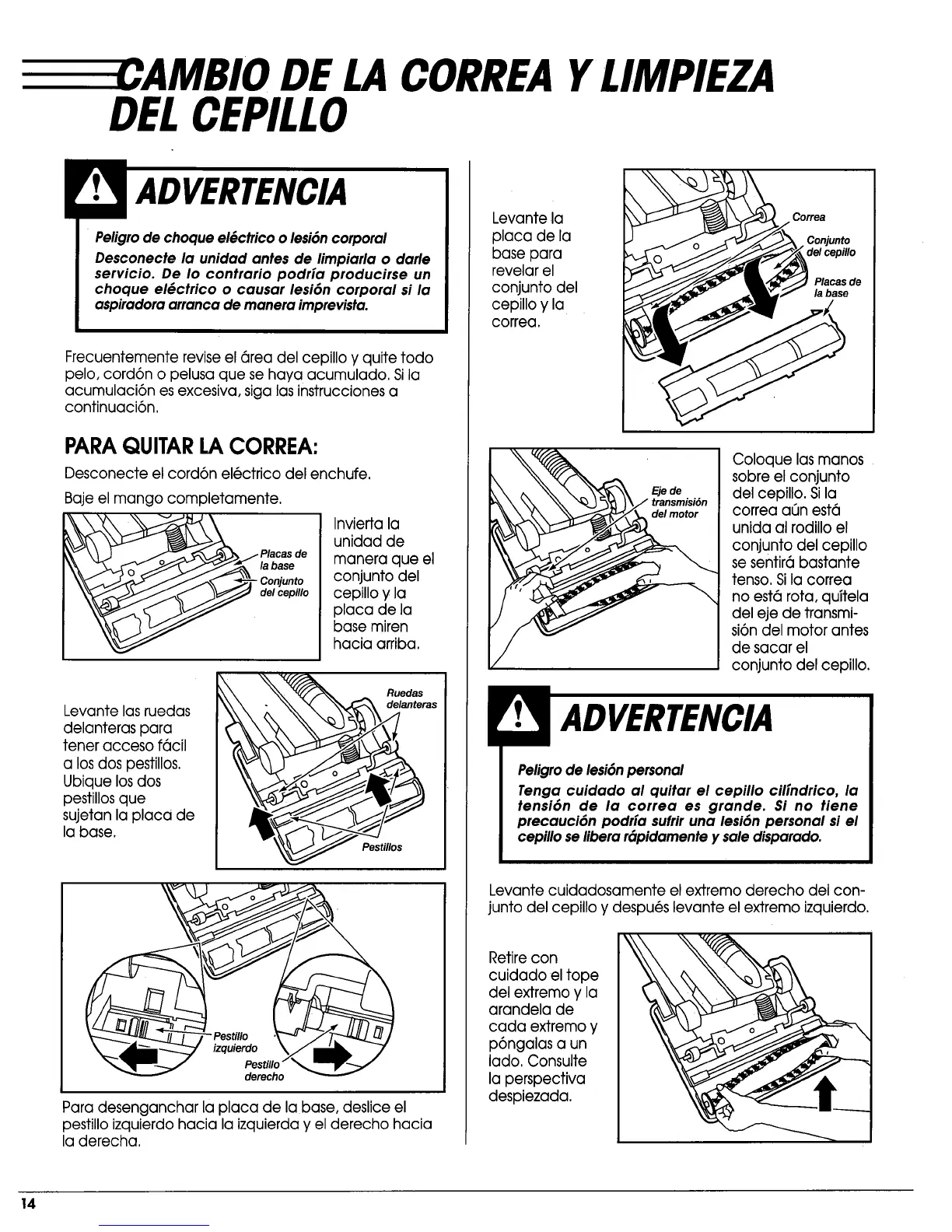

CAMBIO DE LA CORREAYLIMPIEZA
DELCEPILL0
ADVERTENCIA
Peligrode choque el6ctrico olesi6ncorporal
Desconecte la unidad antes de limpiarla o darle
servicio. De Io contrario podr[a producirse un
choque el_ctrico o causar lesi6n corporal si la
aspiradoraarranca de manera imprevista.
Frecuentemente revise el 6rea del cepillo y quite todo
pelo. cord6n o pelusa que se haya acumulado, Sila
acumulaci6n es excesiva, siga las instrucciones a
continuaci6n.
PARAQUITARLACORREA:
Desconecte el cord6n el6ctrico del enchufe,
Baje el mango completamente,
_i" ] Invierta la
| unidad de
PlabCasSede/ manera que el
\_ 0 _i" _//_._______ Conjunto | conjunto del
ce.,.o/ cepillo y la
Levante lasruedas s
delanteras para
tener acceso f6cil
a los dos pestillos, ___
Ubique los dos
pestillos que _ _"_ _-_,'_,_
sujetan la placa de _C __J7/ , J/_7
la base, _ _ "Pest#los
derecho
Para desenganchar la placa de la base, deslice el
pestillo izquierdo hacia la izquierda y el derecho hacia
la derecha,
Levante la Correa
placa de la Conjunto
base para del cepillo
revelar el
Placas de
conjunto del labase
cepillo y la
correa.
_._ Coloque las manos
_._/v_ .-_ sobre el conjunto
'% _ _'_"_'\\\\\ "_ I-_ I \/Ejerr_deisi6n del cepillo, Sila
k_'k_ _t_/, _. delmotor correa aun esTa
,___ unida al rodillo el
_._.._._'o__ conjunto del cepillo
.C_.__F_-J//"_ _. se sentir6 bastante
.__/._'- _ tenso. Sila correa
' ._T__ _ no est6 rota. quitela
__ del eje de transmi-
t _ si6n del motor antes
de sacar el
conjunto del cepillo.
Peligrode lesionpersonal
Tenga cuidado al quitar el cepillo ci#ndrico, la
tensi6n de la correa es grande. Si no tiene
precauci6n podr[a sufriruna lesi6n personal si el
cepillo selibera r(_pidamentey sale disparado.
Levante cuidadosamente el extremo derecho del con-
junto del cepillo y despu6s levante el extremo izquierdo,
Retire con
cuidado el tope
del extremo y la
arandela de
cada extremo y
p6ngalas a un
lado. Consulte
la perspectiva
despiezada,
