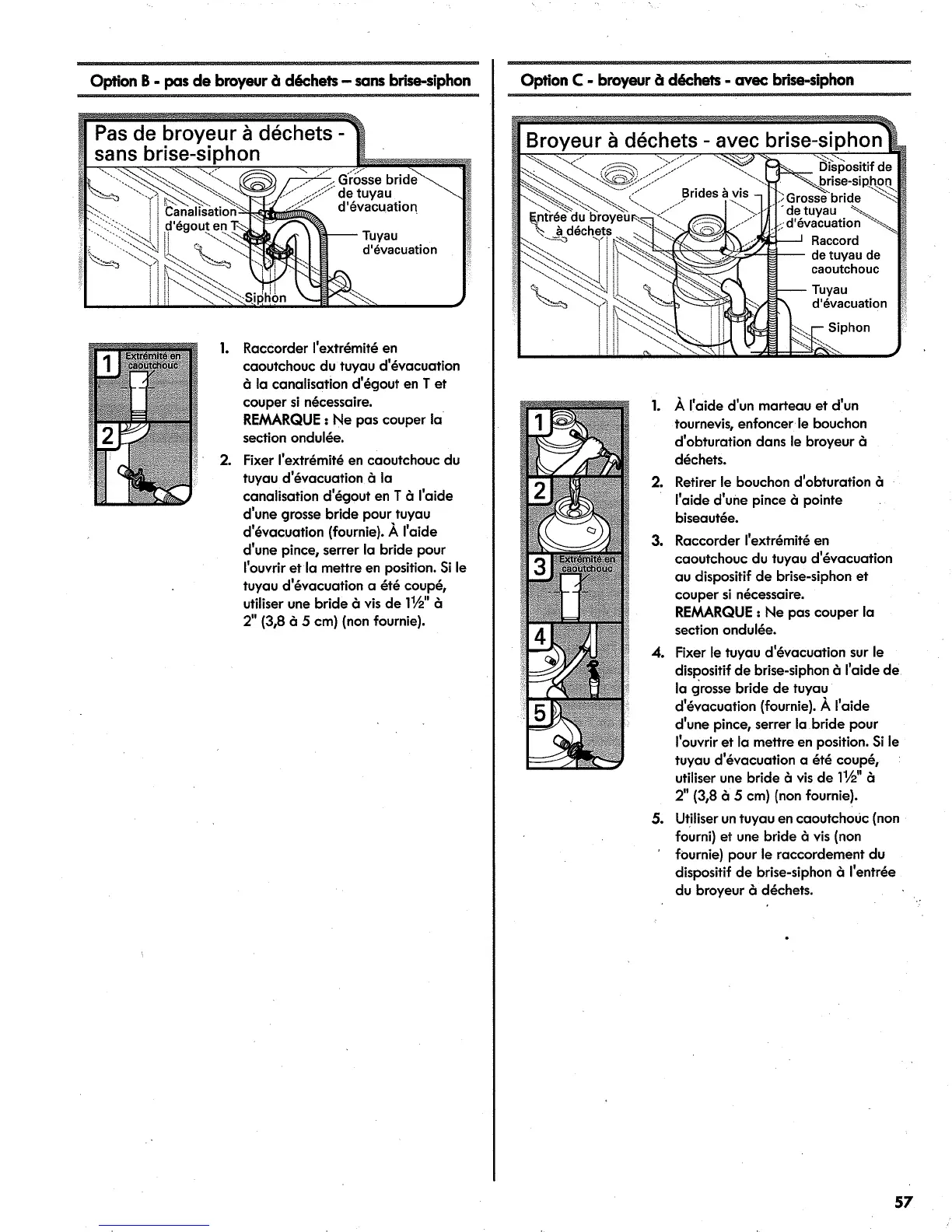

Option B - pas de bmyeur €_d_chets - sansbdse-siphon
lo
,
Raccorder I'extr_mit@ en
caoutchouc du tuyau d'@vacuation
6 la canalisation d'_gout en T et
couper si n_cessaire.
REMARQUE • He pas couper la
section ondul_e.
Fixer I'extr_mit6 en caoutchouc du
tuyau d'_vacuation 6 la
canalisation d'_gout en T 6 I'aide
d'une grosse bride pour tuyau
d'_vacuation (fournie). A I'aide
d'une pince, serrer la bride pour
I'ouvrir etla mettre en position. Si le
tuyau d'@vacuation a _t_ coup_,
utiliser une bride 6 vis de 11/_'' 6
2" (3,8 6 5 cm) (non fournie).
Option C - broyeur €_d_chets - avec bdse-siphon
Siphon
1. _. I,aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur 6
d_chets.
2. Retirer le bouchon d'obturation 6
I'aide d'une pince 6 pointe
biseaut_e.
3. Raccorder I'extr_mit_ en
caoutchouc clu tuyau d'_vacuation
au dispositif de brise-siphon et
couper si n_cessaire.
REMARQUE • Ne pas couper la
section ondul_e.
4. Fixer le tuyau d'_vacuation sur le
dispositif de brise-siphon 6 I'aide de
la grosse bride de tuyau
d'_vacuation (fournie).._. I'aide
d'une pince, serrer la bride pour
I'ouvrir et la mettre en position. Si le
tuyau d'_vacuation a _t_ coup_,
utiliser une bride 6 vis de 11,_'' 6
2" (3,865 cm) (non fournie).
5. Ufiliser untuyau en caoutchouc (non
fourni) et une bride 6 vis (non
fournie) pour le raccordement du
dispositif de brise-siphon 6 I'entr_e
du broyeur 6 d_chets.
