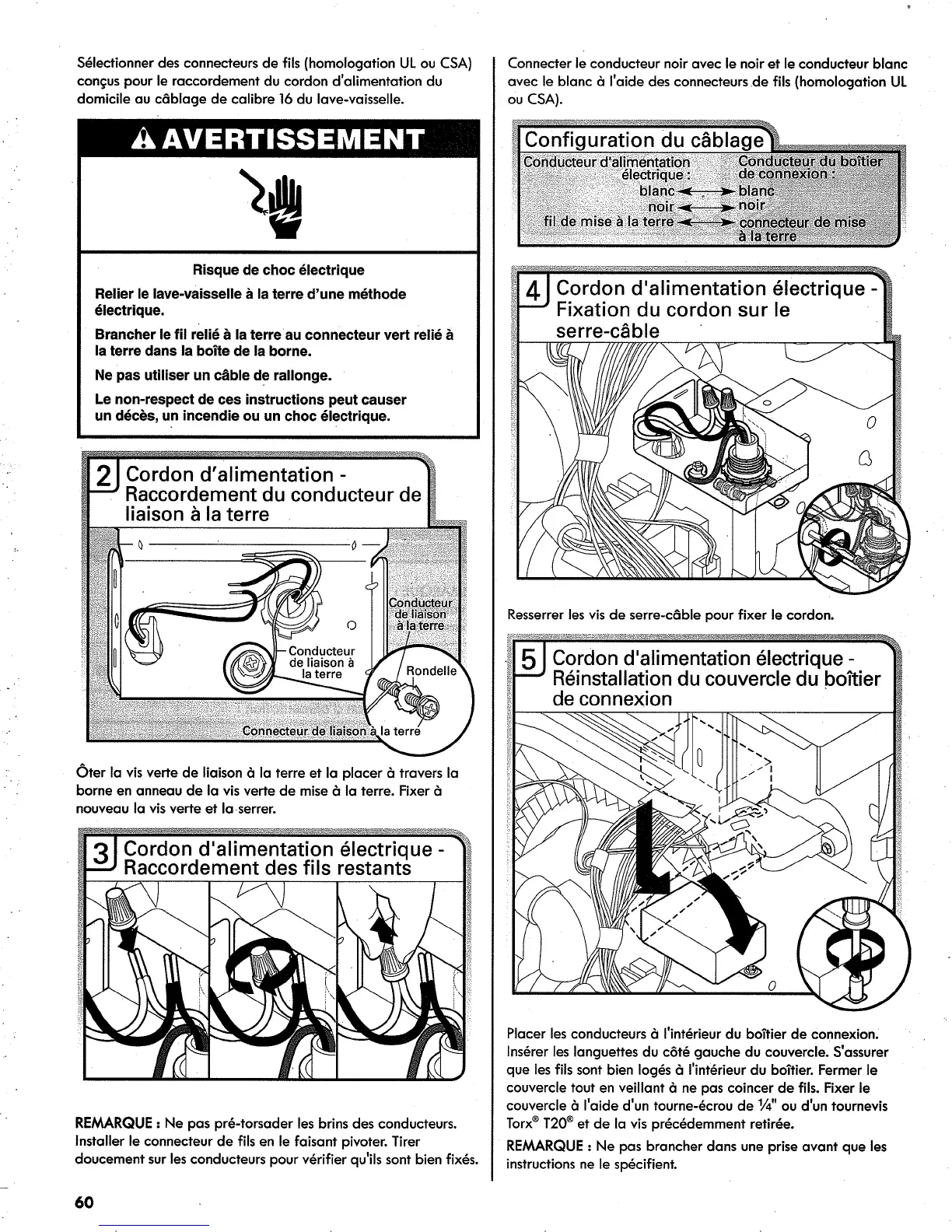

S_lectionner des connecteurs de ills (homolocjation UL ou CSA)
con_;uspour le raccordement du cordon d'alimentation du
domicile au cSblage de calibre 16 du lave-vaisselle.
Risque de choc dlectrique
Relier le lave-vaisselle tala terre d'une mdthode
_lectrique.
Brancher le fil relid/_ la terre au connecteur vert reli_
la terre dans la boffe de la borne.
Ne pas utiliser un cable de rallonge.
Le non-respect de ces instructions peut causer
un ddc_s, un incendie ou un choc _lectrique.
()ter la vis verte de liaison _ la terre et la placer _ travers la
borne en anneau de la vis verte de raise _ la terre. Fixer
nouveau la vis verte et laserrer.
REMARQUE • Ne pas prd-torsader les brins des conducteurs.
Installer le connecteur de fib en le faisant pivoter. Tirer
doucement sur les conducteurs pour v_rifier qu'ils sont bien fixes.
6O
Connecter le conducteur noir avec le noir et le conducteur blanc
avec le blanc _ I'aide des connecteurs de fils (homologation UL
ou CSA).
Resserrer les vis de serre-c_ble pour fixer le cordon.
Placer les conducteurs _ I'int_rieur du boi"tier de connexion.
InsUrerles lancjuettes du c6td gauche du couvercle. S'assurer
que les fib sont bien Iog_s _ I'int_rieur du boffier. Fermer le
couvercle tout en veillant _ ne pas coincer de ills. Fixer le
couvercle _ I'aide d'un tourne-_crou de 1,,_,,ou d'un tournevis
Torx®T20 ®et de la vis pr_c_demment retiree.
REMARQUE • Ne pas brancher dans une prise avant que les
instructions ne le sp_cifient.
