continuedfrompage3
ienedelap,_gina3
Fullsize
Tamafloreal
• Fullsize
Tamafioreal
O Full size
_ lamafio real

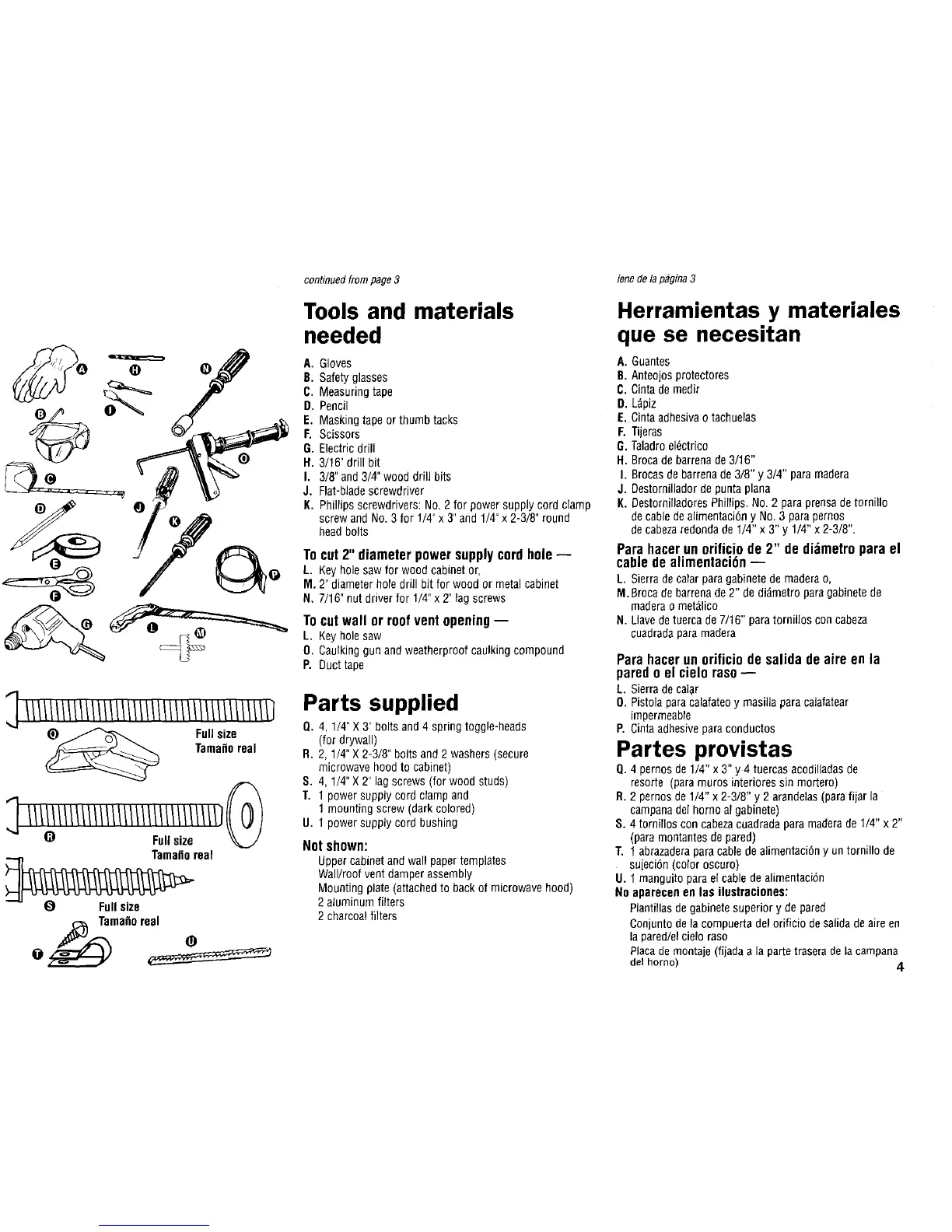

Tools and materials
needed
A. Gloves
B. Safetyglasses
C. Measuringtape
D. Pencil
E. Maskingtape or thumb tacks
F. Scissors
G. Electricdrill
H. 3/16" drill bit
I. 3/8" and 3/4" wood drill bits
J. Flat-bladescrewdriver
K. Phillips screwdrivers: No. 2 for powersupply cord clamp
screw and No. 3 for 1/4"x 3" and 1/4" x 2-3/8" round
head bolts
Tocot2" diameterpowersupplycordhole
L. Keyhole saw for wood cabinet or,
M. 2" diameter hole drill bit for wood or metal cabinet
N. 7/16" nut driver for 1/4" x 2" lag screws
To cut wall or roof vent opening --
L. Keyhole saw
O. Caulking gun and weatherproof caulking compound
P. Duct tape
Parts supplied
Q. 4, 1/4"X 3" bolts and 4 spring toggle-heads
(for drywall)
R. 2, 1/4" X 2-3/8" bolts and 2 washers (secure
microwave hood to cabinet)
S. 4, 1/4" X 2" lag screws (for wood studs)
T. 1 power supply cord clamp and
1 mounting screw (dark colored)
U. 1 power supply cord bushing
Not shown:
Upper cabinet and wall papertemplates
Wall/roof vent damper assembly
Mounting plate (attachedto back of microwave hood)
2 aluminum filters
2 charcoal filters
Herramientas y materiales
que se necesitan
A. Guantes
B. Anteojosprotectores
C. Cintade medir
D. L_piz
E. Cintaadhesivao tachuelas
F. Tijeras
G.Taladro el_ctrico
H. Broca de barrenade 3/16"
I. Brocasde barrenade3/8" y 3/4" para madera
J. Destornilladorde punta plana
K. iDestornilladoresPhillips. No. 2 para prensa de tornillo
de cable dealimentaei6n y No. 3 para pernos
de cabezaredonda de 1/4" x 3" y 1/4" x 2-3/8".
Parahacerun orificiode 2" de di_metropara el
cablede aiimentaci6n--
L. Sierrade calar paragabinete de madera o,
M. Broca de barrenade 2" de di_metro paragabinetede
maderao met_lico
N. Llavede tuerca de 7/16" paratornillos con cabeza
cuadradapara madera
Para hacer un orificio de salida de aire en la
pared o el cielo raso
L. Sierradecal_r
O.Pistolaparacalafateoy masillaparacalafatear
impermeable
P.Cintaadhesiveparaconductos
Partes provistas
£. 4 pernos de 1/4" x 3" y 4 tuercas acodilladasde
resorte (para muros interiores sin mortero)
R. 2 pernos de 1/4" x 2-3/8" y 2 arandelas (parafijar la
campanadel homo al gabioete)
S. 4 tornillos con cabezacuadrada para maderade 1/4" x 2"
(para montantes de pared)
T. 1 abrazaderapara cable de alimentaci6n yun tornillo de
sujeci6n (color oscuro)
U. 1 manguito para el cable de alimentaci6n
No aparecen en las ilustraciones:
Plantillasde gabinete superior y de pared
Conjuntode la compuerta del orificio desalida de aire en
la pared/el cielo raso
Placade montaje (fijada a la parte trasera de la campana
de1horno) 4
