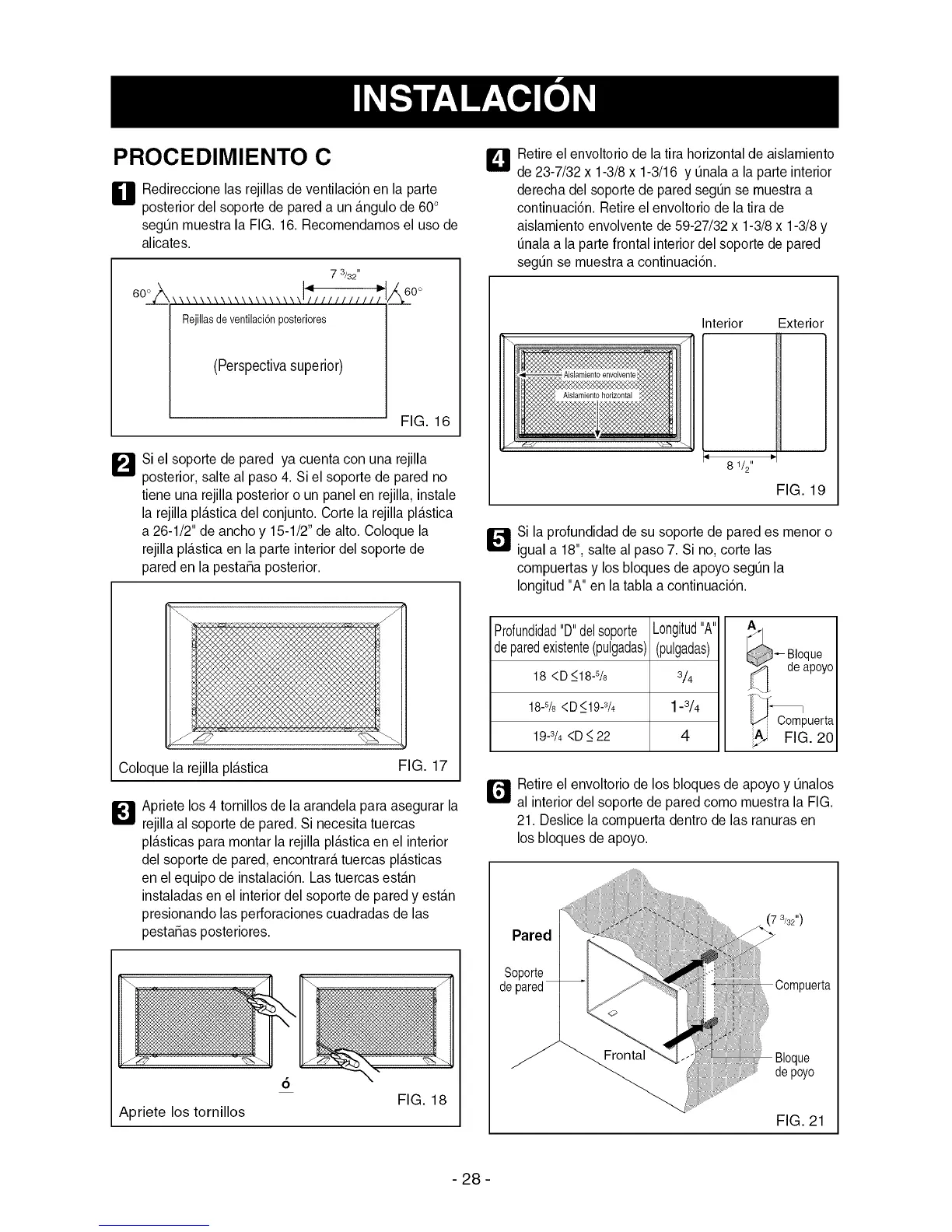

PROCEDIMIENTO C
H edireccione las rejillasde ventilaci6n en la parte
posterior del soporte de pared a un angulo de 60°
segun muestra la FIG. 16. Recomendamos el uso de
alicates.
7 3/32"
Rejillasde ventilaci6nposteriores
(Perspectivasuperior)
/,_60 °
FIG. 16
_'_Si el soporte de pared ya cuenta con una rejilla
posterior, salte al paso 4. Si el soporte de pared no
tiene una rejilla posterior o un panel en rejilla, instale
la rejilla pla.sticadel conjunto. Corte la rejilla pla.stica
a 26-1/2" de ancho y 15-1/2" de alto. Coloque la
rejilla plastica en la parte interior del soporte de
pared en la pestaSa posterior.
C
Coloque la rejilla pla.stica FIG. 17
_1 Apriete los 4 tornillos de la arandela para asegurar la
rejillaal soporte de pared. Si necesita tuercas
pla.sticaspara montar la rejilla plastica en el interior
del soporte de pared, encontrara tuercas plasticas
en el equipo de instalaci6n. Las tuercas estan
instaladas en el interior del soporte de pared y esta.n
presionando las perforaciones cuadradas de las
pestaSas posteriores.
Apriete los tornillos
6
FIG. 18
_1 Retire el envoltorio de la tira horizontalde aislamiento
de 23-7/32 x 1-3/8x 1-3/16 y t]nala a la parte interior
derecha del soporte de pared segt]n se muestra a
continuaci6n. Retire el envoltorio de la tira de
aislamiento envolvente de 59-27/32 x 1-3/8 x 1-3/8 y
t]nala a la parte frontal interior del soporte de pared
segt]n se muestraa continuaci6n.
Interior Exterior
-i t-
8 1/2"
FIG. 19
_"_ Si la profundidad de su soporte de pared es menor o
igual a 18", salte al paso 7. Si no, corte las
compuertas y los bloques de apoyo segun la
Iongitud "A" en la tabla a continuacion.
Profundidad"D"delsoporte
deparedexistente(pulgadas)
18 <D _<18-%
18-s/8<D_<19-3/4
19-3/4<D _<22
Longitud"A"
(pulgadas)
3/4
1-3/4
4
_-- Bloque
._ de apoyo
"_ Compuerta
FIG. 20
r_ Retire el envoltorio de los bloques de apoyo y unalos
al interior del soporte de pared como muestra la FIG.
21. Deslice la compuerta dentro de las ranuras en
los bloques de apoyo.
Pared
Soporte
de pared
.......;ii
i
FIG. 21
- 28 -
