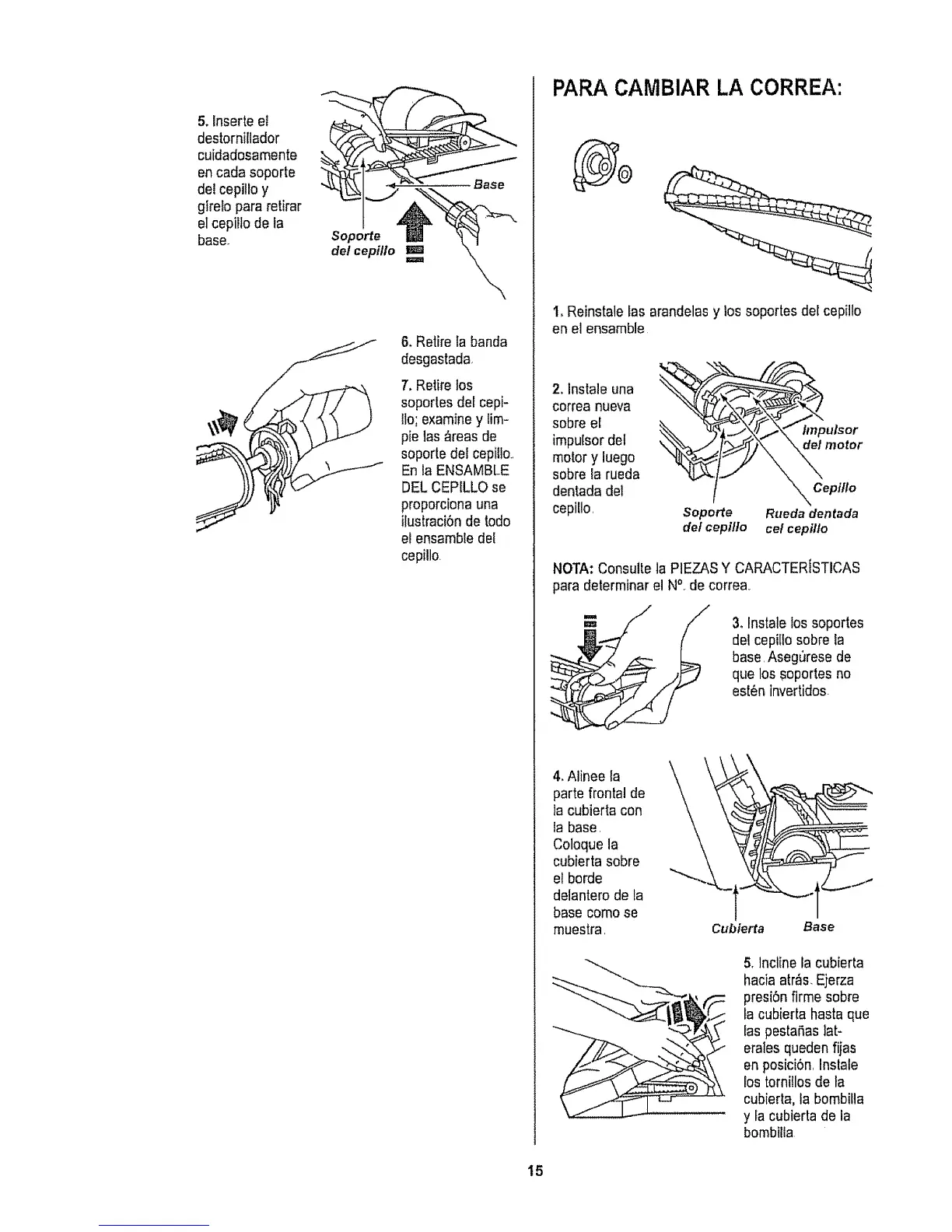

5. lnserte el
destornillador
cuidadosamente
en carlasoporte
del cepilloy
gireto para retirar
el cepilto de la
base.
Soporte
del cepillo
Base
6, Retire tabanda
desgastada,
7, Retire los
soportesdel cepi-
11o;examine y lira-
pie las _reas de
soporte del cepilto..
En la ENSAMBLE
DEL CEPILLOse
proporcionauna
ilustraci6nde redo
el ensamble del
cepillo.
PARA CAMBIAR LA CORREA:
I, Reinstalelas arandelas y los soportes del cepilto
en el ensamble.
2. lnstale una
correa nueva
sobre el
impulsor det
motor y luego
sobre la rueda
dentada del
cepiUo.
Soporte
de/cepitfo
hnpulsor
IXm°t°r
X Cepillo
Ruedadentada
celcepillo
NOTA:Consulte la PIEZASY CARACTERiSTICAS
para determinar el N°, de correa
3, Instalelos soportes
del cepillo sobre la
base.Asegurese de
que los Soportesno
est6n invertidos.
4,Alinee la _\
parte frontal de
la cubierta con
la base.
Coloque la
cubierta sobre
el borde
delantero de la
base como se
muestra.
Cubierta Base
5. Inclinela cubierta
haciaatr_s. Ejerza
presi6nfirme sobre
facubierta hasta que
laspesta_,as]at-
eralesqueden fiias
en posici6n,Instate
lostornillos de la
cubierta,la bombifla
y facubierta de ia
bombilia
15
