Подключение/установка
130
5
При подключении к внешнему усилителю,
подключите провод заземления к шасси
автомобиля во избежание повреждения устройства.
Предвыход звука сзади
(левый; белый, правый; красный)
Предвыход звука спереди
(левый; белый, правый; красный)
Предвыход сабвуфера
(левый; белый, правый; красный)
6
Внешний И/Ф
(Только DMX8020DABS)
Максимальный ток подачи питания : 12 В = 500 мА
7
Дистанционный выход ТВ-тюнера
8
Этот разъем предназначен или для AV-IN
(CA-C3AV; факультативное дополнительное
оборудование), или для входа камеры.
Дополнительную информацию см. в разделе
Чтобы
изменить настройки назначения
камеры (с.56)
в инструкции по эксплуатации.
9
Интерфейс бортовой камеры
Подключите бортовую камеру DRV-N520 (факультативное
дополнительное оборудование).
(с.131)
10
Принадлежность 7: Антенна GPS
Используйте прилагаемую GPS-антенну.
Использование другой GPS-антенны может привести
к снижению точности определения местоположения.
11
Принадлежность 4: Микрофон Bluetooth
12
Подсоедините к жгуту дистанционной системы
рулевого управления автомобиля. За подробной
информацией обращайтесь к дилеру KENWOOD.
13
Вход камеры заднего вида (желтый)
14
Вход камеры заднего вида/Вход бортовой камеры
(желтый). См. раздел
Чтобы изменить
настройки назначения камеры (с.56) в
инструкции по эксплуатации.
15
Визуальный выход (желтый)

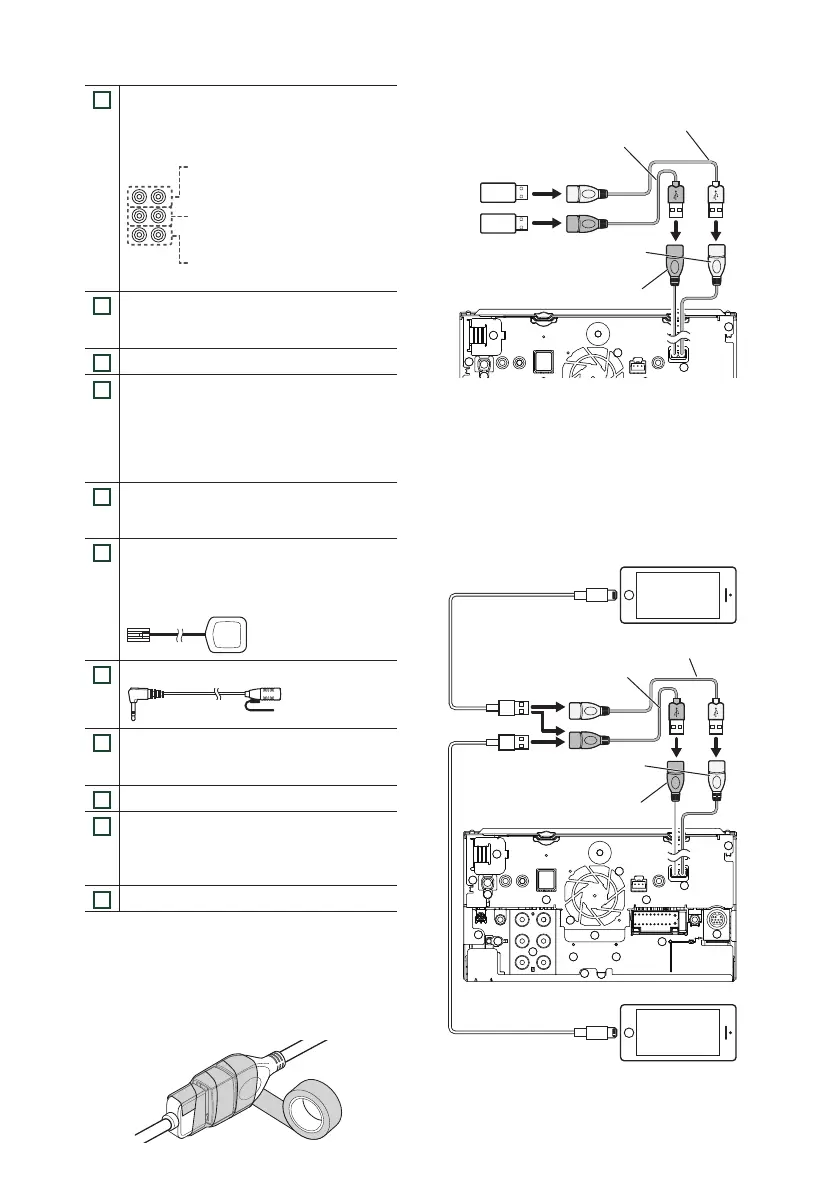

Ñ Закрепление удлинительного
кабеля USB
Закрепите удлинительный кабель USB с
помощью изоленты или аналогичного материала
так, чтобы соединение не было нарушено.
Ñ Подключение устройства USB
Устройство USB
[2]
USB-разъем (серый)
[1] [4]
USB-разъем (черный)
[1]
Аксессуар 2 (Черный) (1 м)
[3]
Аксессуар 3 (Серый) (1 м)
[3] [4]
[1]
Максимальный ток источника питания USB:
5 В пост. тока = 1,5 А
[2]
Продается отдельно
[3]
См. Закрепление удлинительного кабеля
USB (с.130).
[4]
Только DMX8020DABS
Ñ Подключение iPod/iPhone
KCA-iP103 (0,8 м)
[3]
KCA-iP103 (0,8 м)
[3]
iPod/iPhone
[2]
iPhone (с Apple CarPlay)
[2]
USB-разъем (серый)
[1] [5] [6]
USB-разъем (черный)
[1]
Аксессуар 2 (Черный) (1 м)
[4]
Аксессуар 3 (Серый) (1 м)
[4] [6]
