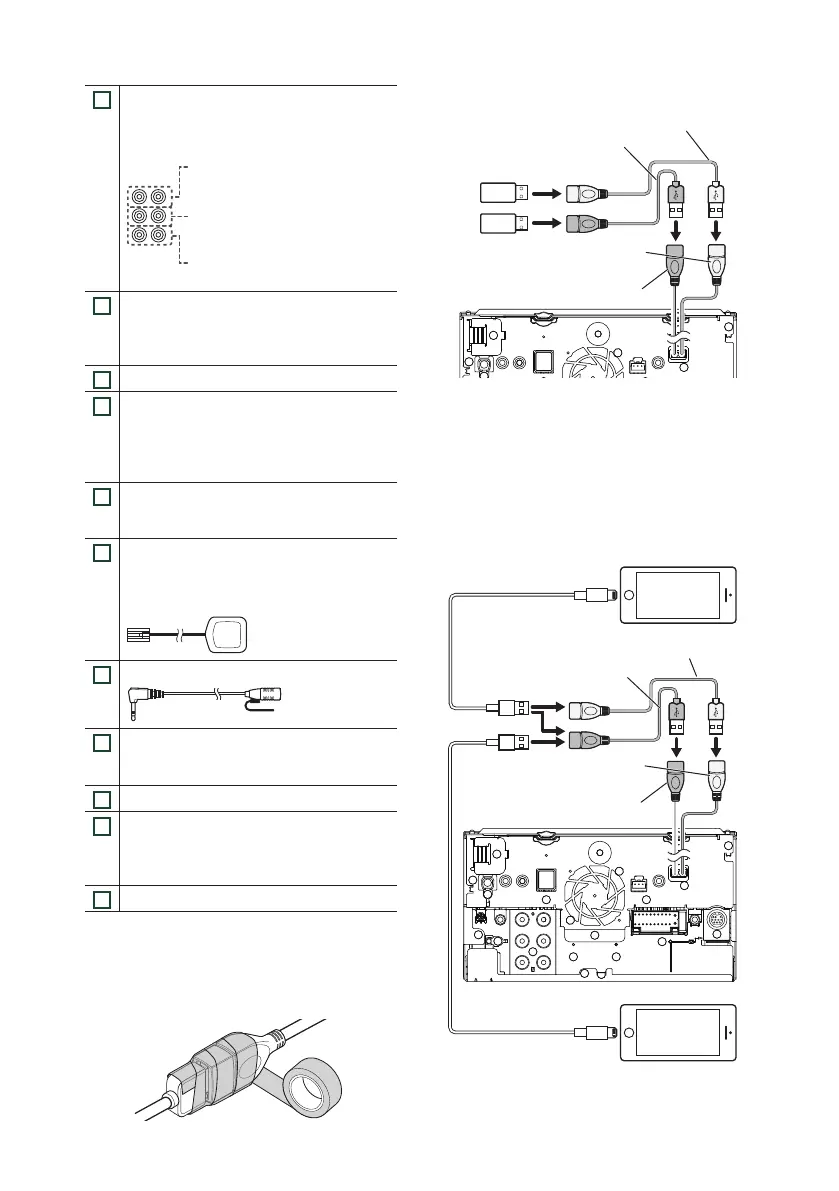

Connexion/Installation
34
5
Lors de la connexion à un amplificateur externe,
connectez son fil de terre au châssis de la
voiture afin d'éviter d'endommager l'unité.
Préamplification audio arrière
(Gauche : blanc, Droite : rouge)
Préamplification audio avant
(Gauche : blanc, Droite : rouge)
Préamplification du caisson de basses
(Gauche : blanc, Droite : rouge)
6
I/F externe
(DMX8020DABS uniquement)
Courant d'alimentation maximum : 12 V =
500 mA
7
Sortie télécommande syntoniseur TV
8
Cette prise accepte les entrées AV-IN (CA-C3AV;
accessoire optionnel) ou une entrée de caméra.
Pour plus d'informations, voir Pour configurer
les paramètres d'attribution de la caméra
(p.56) dans le mode d'emploi.
9
Interface de la caméra du tableau de bord
Connectez une caméra de tableau de bord
DRV-N520 (accessoire en option). (p.35)
10
Accessoire 7 : Antenne GPS
Utilisez l'antenne GPS fournie. Utiliser une
antenne GPS autre que celle fourni peut entraîner
une baisse de la précision de positionnement.
11
Accessoire 4 : Microphone Bluetooth
12
Connexion au faisceau des commandes au
volant du véhicule. Contactez votre revendeur
KENWOOD pour en savoir plus.
13
Entrée de la caméra vue arrière (jaune)
14
Entrée de la caméra vue avant/caméra du
tableau de bord (jaune). Voir Pour configurer
les paramètres d'attribution de la caméra
(p.56) dans le mode d'emploi.
15
Sortie vidéo (jaune)
Ñ
Fixation d'un câble prolongateur USB
Fixez le câble prolongateur USB avec une bande
isolante ou similaire afin que ses connecteurs ne
soient pas débranchés.
Ñ Connecter un périphérique USB
Périphérique USB
[2]
Borne USB (grise)
[1] [4]
Borne USB (Noir)
[1]
Accessoire 2 (Noir) (1 m)
[3]
Accessoire 3 (Gris) (1 m)
[3] [4]
[1]
Tension d'alimentation maximum pour USB :
DC 5 V = 1,5 A
[2]
Vendue séparément
[3]
Voir Fixation d'un câble prolongateur USB
(p.34).
[4]
DMX8020DABS uniquement
Ñ Branchement d'un iPod/iPhone
KCA-iP103 (0,8 m)
[3]
KCA-iP103 (0,8 m)
[3]
iPod/iPhone
[2]
iPhone (avec Apple CarPlay)
[2]
Borne USB (grise)
[1] [5] [6]
Borne USB (Noir)
[1]
Accessoire 2 (Noir) (1 m)
[4]
Accessoire 3 (Gris) (1 m)
[4] [6]
