Verbindung/Installation
51Deutsch
[1]
Max. USB-Stromversorgung:
DC 5 V = 1,5 A
[2]
Separat erhältlich
[3]
Optionales Zubehör
[4]
Siehe Sichern des USB-Verlängerungskabels
(S.50).
[5]
Der USB-Anschluss (grau) unterstützt kein USB-
Mirroring.
[6]
Nur DMX8020DABS

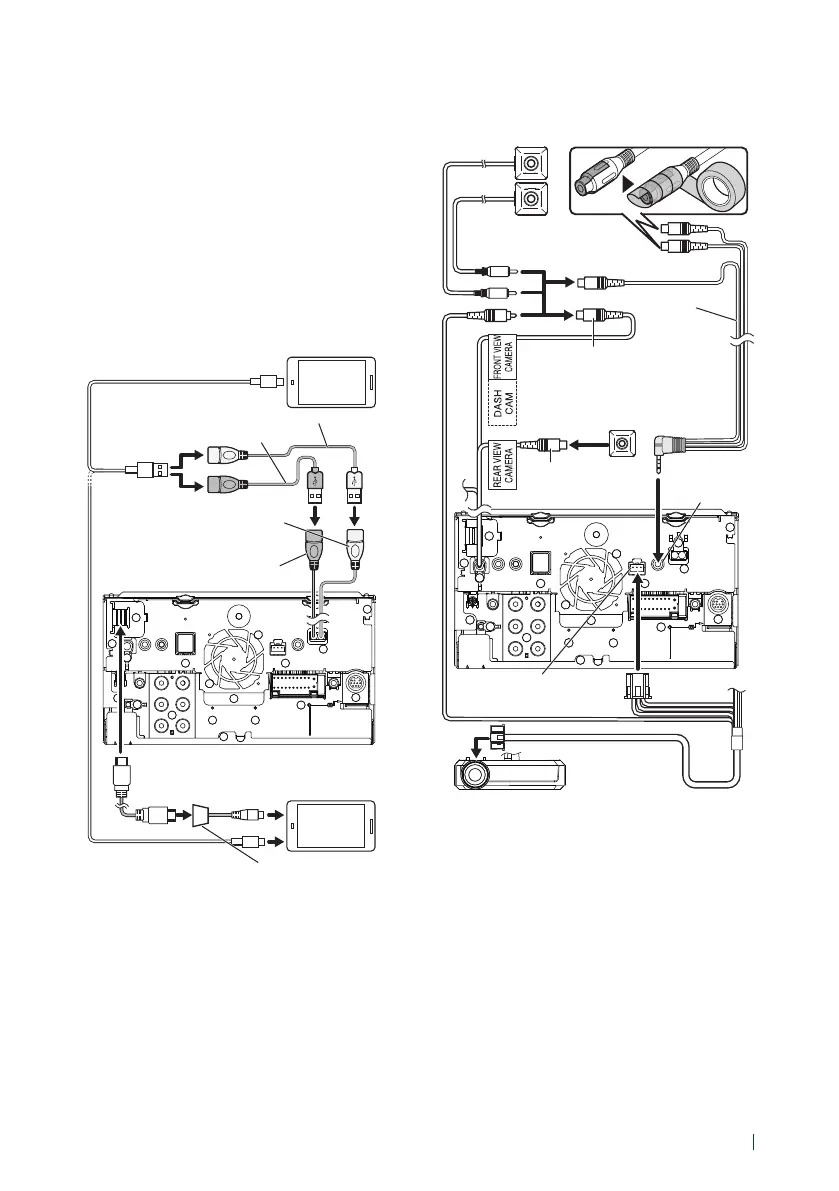

Ñ Anschluss eines Android-
Smartphones
Micro-USB zu USB-Kabel
[2]
Android-Smartphone (mit
Android Auto)
[2]
USB-(Grau)-Anschluss
[1] [5] [6]
USB (Schwarz) Anschluss
[1]
Zubehör 2 (schwarz) (1 m)
[4]
Zubehörteil 3 (Grau) (1 m)
[4] [6]
Adapter Micro-HDMI zu
HDMI
[2]
Micro-USB zu USB-
Kabel
[2]
Android-Smartphone (mit HDMI)
[2]
KCA-HD100 (1,8 m)
[3]
[1]
Max. USB-Stromversorgung:
DC 5 V = 1,5 A
[2]
Separat erhältlich
[3]
Optionales Zubehör
[4]
Siehe Sichern des USB-Verlängerungskabels
(S.50).
[5]
Der USB-Anschluss (grau) unterstützt kein USB-
Mirroring.
[6]
Nur DMX8020DABS
Ñ Verbinden der Kamera
Linke Ansichtskamera und
rechte Ansichtskamera
[2]
Eingang für Frontkamera/
Armaturenbrettkamera (Gelb)
Hintere Ansichtskamera
[5]
Rückfahrkameraeingang
(Gelb)
Armaturenbrettkamera-
Schnittstelle
DRV-N520
[1]
AV-IN-
Eingang
[4]
Frontkamera
[5]
CA-C3AV
[1]
VIDEO-Eingang (Gelb)
[3]
[1]
Optionales Zubehör
[2]
Separat erhältlich
[3]
Bis zu 2 Kameras der Dashboard-Kamera,
Frontkamera, linken Kamera und rechten
Kamera können verbunden werden. Für
Einzelheiten, siehe Zur Einstellung der
Kamerazuweisungseinstellungen (S.56) in
der Bedienungsanleitung.
[4]
Isolieren Sie die Audio-Eingangsanschlüsse des
CA-C3AV (optionales Zubehör), wenn Sie sie mit
der Kamera verbinden.
[5]
CMOS-3xx-Serie (optionales Zubehör) oder im
Handel erhältliche Kamera.
