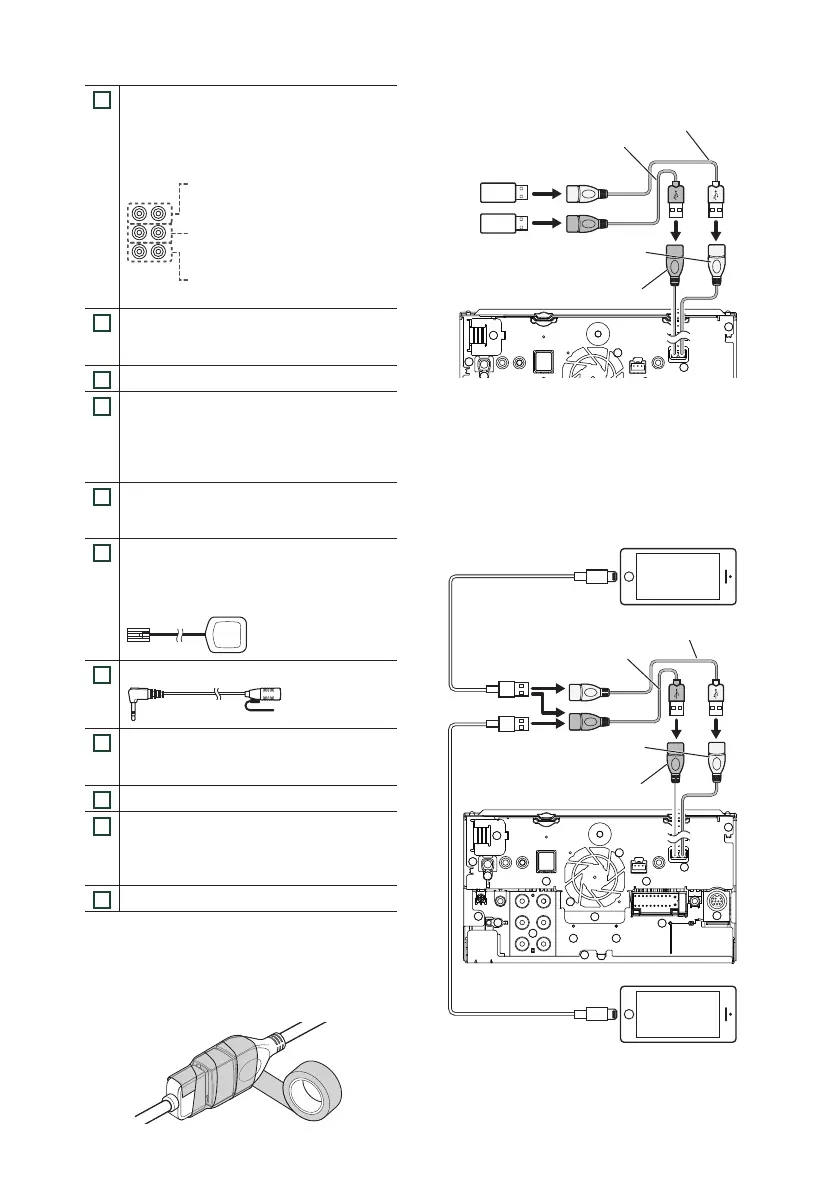

Verbindung/Installation
50
5
Wenn Sie die Verbindung zu einem externen
Verstärker einrichten, verbinden Sie dessen
Erdungskabel mit der Autokarosserie, um
Schäden am Gerät zu vermeiden.
Hinterer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
Vorderer Audiovorverstärker
(Links; Weiß, Rechts; Rot)
Subwoofer-Vorverstärker
(Links; Weiß, Rechts; Rot)
6
Externe I/F
(Nur DMX8020DABS)
Maximale Stromversorgung: 12 V = 500 mA
7
Remote-Ausgang für TV-Tuner
8
Diese Buchse akzeptiert entweder AV-IN (CA-C3AV;
optionales Zubehör) oder Kameraeingang.
Für weitere Informationen, siehe Zur Einstellung
der Kamerazuweisungseinstellungen (S.56) in
der Bedienungsanleitung.
9
Armaturenbrettkamera-Schnittstelle
Schließen Sie eine Armaturenbrettkamera
DRV-N520 (optionales Zubehör) an. (S.51)
10
Zubehör 7: GPS-Antenne
Verwenden Sie die beiliegende GPS-Antenne. Verwendung
einer anderen als der beiliegenden GPS-Antenne kann zu
einer Verschlechterung der Positionsgenauigkeit führen.
11
Zubehör 4: Bluetooth-Mikrofon
12
Am Lenkrad-Fernbedienungskabelbaum des
Fahrzeugs anschließen. Wenden Sie sich für
Einzelheiten an Ihren KENWOOD-Händler.
13
Rückfahrkameraeingang (Gelb)
14
Frontkamera/Armaturenbrettkameraeingang
(gelb). Siehe Zur Einstellung der
Kamerazuweisungseinstellungen (S.56) in der
Bedienungsanleitung.
15
Videoausgang (Gelb)
Ñ Sichern des USB-
Verlängerungskabels
Sichern Sie das USB-Verlängerungskabel mit Isolierband o. Ä.,
damit die Steckverbinder nicht getrennt werden können.
Ñ Anschluss eines USB-Geräts
USB-Gerät
[2]
USB-(Grau)-Anschluss
[1] [4]
USB (Schwarz) Anschluss
[1]
Zubehörteil 2 (schwarz) (1 m)
[3]
Zubehörteil 3 (Grau) (1 m)
[3] [4]
[1]
Max. USB-Stromversorgung:
DC 5 V = 1,5 A
[2]
Separat erhältlich
[3]
Siehe Sichern des USB-Verlängerungskabels (S.50).
[4]
Nur DMX8020DABS
Ñ Anschluss eines iPods/iPhones
KCA-iP103 (0,8 m)
[3]
KCA-iP103 (0,8 m)
[3]
iPod/iPhone
[2]
iPhone (mit Apple CarPlay)
[2]
USB-(Grau)-Anschluss
[1] [5] [6]
USB (Schwarz) Anschluss
[1]
Zubehörteil 2 (schwarz) (1 m)
[4]
Zubehörteil 3 (grau) (1 m)
[4] [6]
