Verbinden/installeren
65Nederlands
Ñ 3-weg luidspreker systeeminstellingen
+
+
+
+
Bij aansluiting op een externe versterker, verbind
de aardkabel aan het chassis van de auto om
beschadiging van het toestel te vermijden.
Wit/Zwart
Grijs/zwart
Groen/zwart
Paars/zwart
Luidsprekerweerstand: 4-8 Ω
Paars
Groen
Grijs
Wit
Naar middenbereik
linker luidspreker
Preout subwoofer
Naar middenbereik
rechter luidspreker
Middenbereik vooruitgang
Naar tweeter linker
luidspreker
Tweeter vooruitgang
Naar tweeter rechter
luidspreker
Versterker
(optionele
accessoire)
RCA-kabel
(Afzonderlijk verkocht)
Invoer
Luidspreker
Preout
OPMERKING
• Voor het instellen van het luidsprekersysteem,
zie 3-weg luidspreker systeeminstellingen
(P.65) in de instructiehandleiding.
• Zie voor instellen van luidsprekers en crossover
Instelling speaker/X'over (P.66) in de
Instructiehandleiding.
• Zie voor informatie over het aansluiten van
luidsprekerdraden op aansluitingen anders dan
luidsprekeraansluitingen en preout-aansluitingen
Aansluiten van het systeem en de externe
componenten (P.65) en Verbinden van
kabels met aansluitingen (P.64).

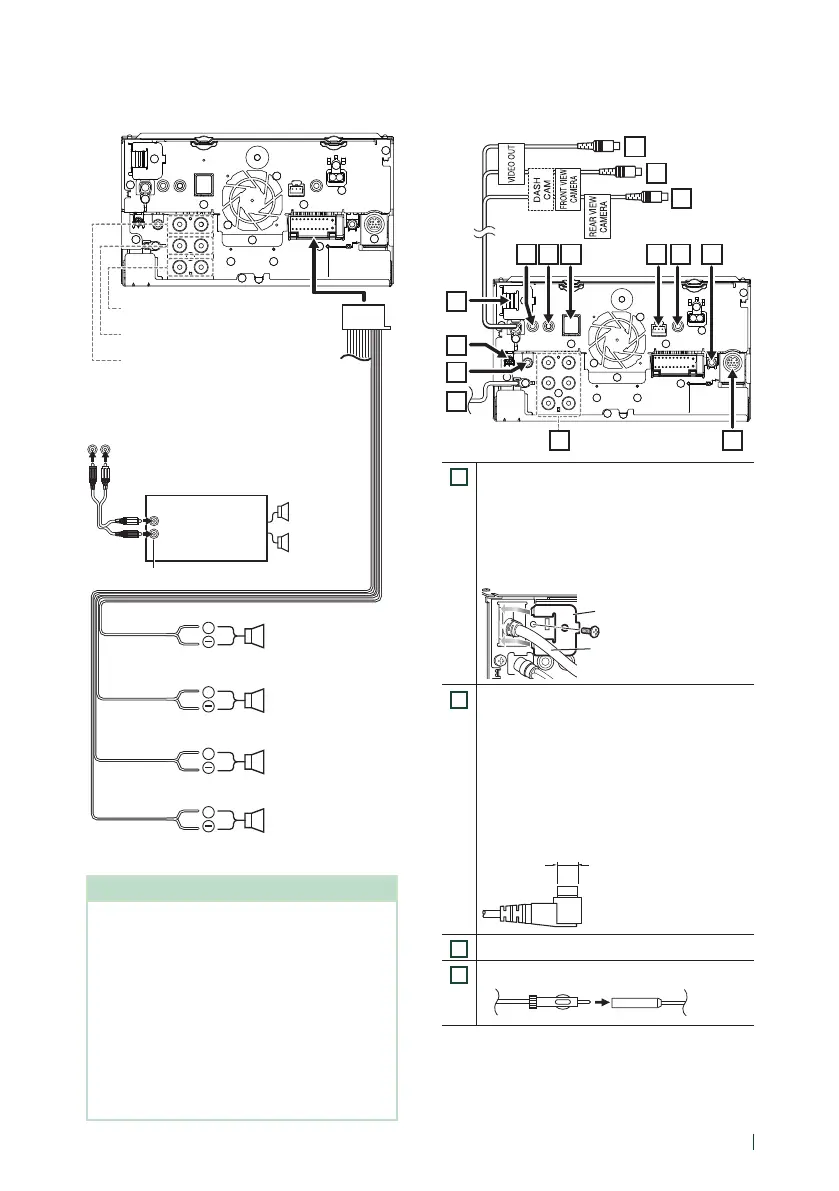

Ñ Aansluiten van het systeem en de
externe componenten
4
3
2
1
5 6
78910
13
14
15
1112
1
HDMI-ingang
Gebruik HDMI-kabel KCA-HD100 (optionele
accessoire).
Wanneer u de kabel aansluit op een HDMI
aansluiting, verwijdert u de bevestiging.
Na aansluiten van de kabel brengt u de
bevestiging weer aan.
HDMI-connector
Bevestiging
2
Digitale radioantenne CX-DAB1 (optionele
accessoire)
!
Gebruik van een CX-DAB1 (optionele
accessoire) als een Digitale radio-antenne is
aanbevolen.
Wanneer een in de handel verkrijgbare Digitale
radio-antenne wordt gebruikt, moet de
diameter van de SMB-connector Φ6,5 mm of
kleiner zijn.
Φ 6,5 mm (maximaal)
3
AV Audio-uitgang (ø3,5 ministekker)
4
FM/AM antenne-ingang
