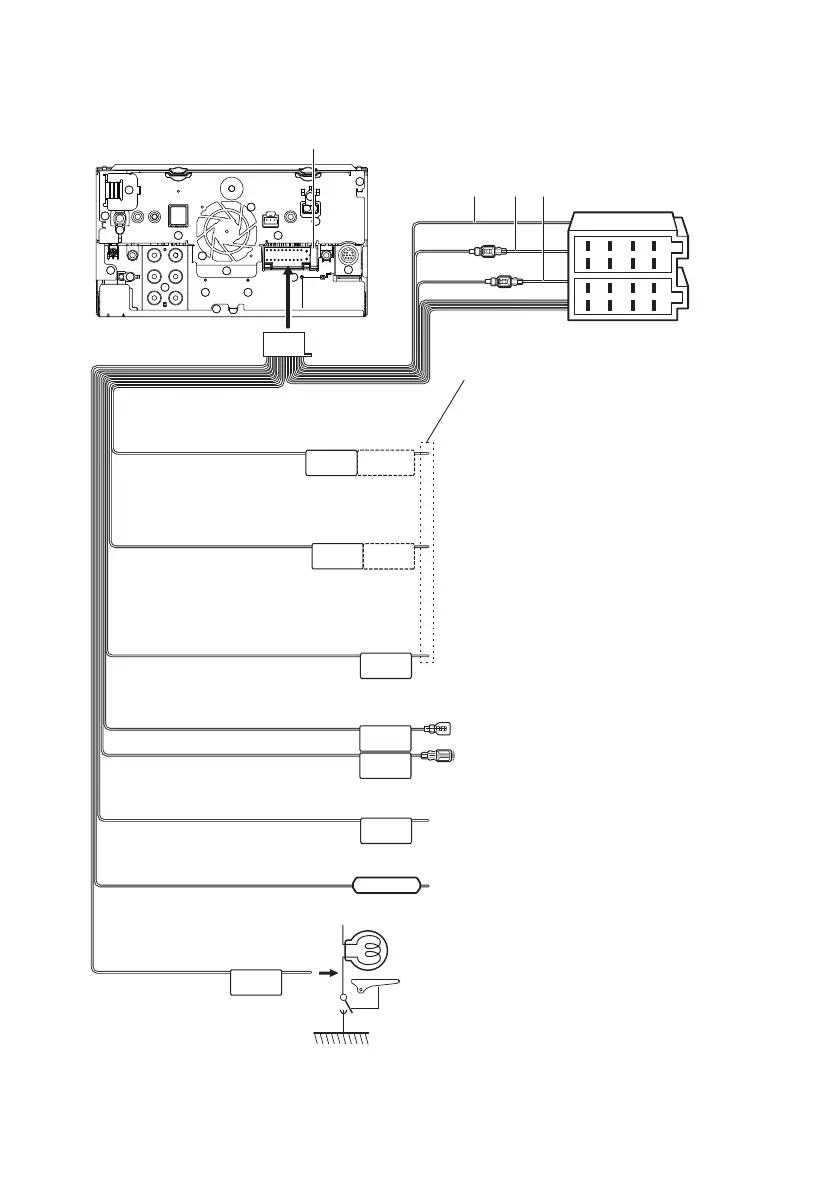

Collegamenti/Installazione
80
MUTE
P. CONT
ANT CONT
STEERING WHEEL
REMOTE INPUT
REMOTE CONT
REVERSE
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
PRK SW
CAM+
CAM–
S SENS
Fusibile (15 A)
Collegare al terminale di comando dell'alimentazione
quando si utilizza l'amplificatore di alimentazione
opzionale, oppure al terminale di alimentazione
dell'amplificatore ausiliario dell'antenna piatta o di tipo
a polo corto.
Blu/Bianco
[1]
(Cavo controllo alimentazione/controllo antenna)
Verde/Bianco
Verde/Rosso
Al terminale di controllo telecamera serie CMOS-3xx
(accessorio opzionale)
Collegarlo al terminale messo a terra quando il telefono
squilla o durante la conversazione.
Marrone
(cavo di controllo esclusione audio)
Viola/Bianco
(cavo sensore retromarcia) (2 m)
Rosa
(Ingresso degli impulsi di velocità) (2 m)
(Solo DMX8020DABS)
Celeste/giallo
(cavo di comando remoto dello sterzo)
Collegare il cablaggio della luce di retromarcia del
veicolo quando si utilizza la telecamera opzionale di
retrovisione.
Collegare al cablaggio degli impulsi della velocità del
veicolo.
Non tagliare la tag “S SENS” o potrebbe non funzionare.
Al controllo remoto dello sterzo
Per utilizzare la funzione di comando remoto dello
sterzo, occorre uno speciale adattatore remoto (non in
dotazione) adatto alla vettura.
Se non vengono eseguiti collegamenti, non lasciare
che il cavo fuoriesca dalla linguetta.
Accessorio 1
Collegare il cablaggio dell'interruttore di rilevamento
posizione del freno di stazionamento del veicolo.
Verde chiaro
(cavo sensore di parcheggio) (2 m)
Per la massima sicurezza, collegare
il sensore di parcheggio.
A B C
A: Nero (cavo di massa)
B: Giallo (cavo batteria)
C: Rosso (cavo accensione)
[1] [2]: Il cavo blu/bianco è dotato di due cavi, [1] e [2]. Uscita totale del cavo blu/bianco ([1] + [2]): 12 V = 350 mA
Connettore B
Connettore A
Ñ Collegare i fili ai terminali
