Collegamenti/Installazione
81Italiano

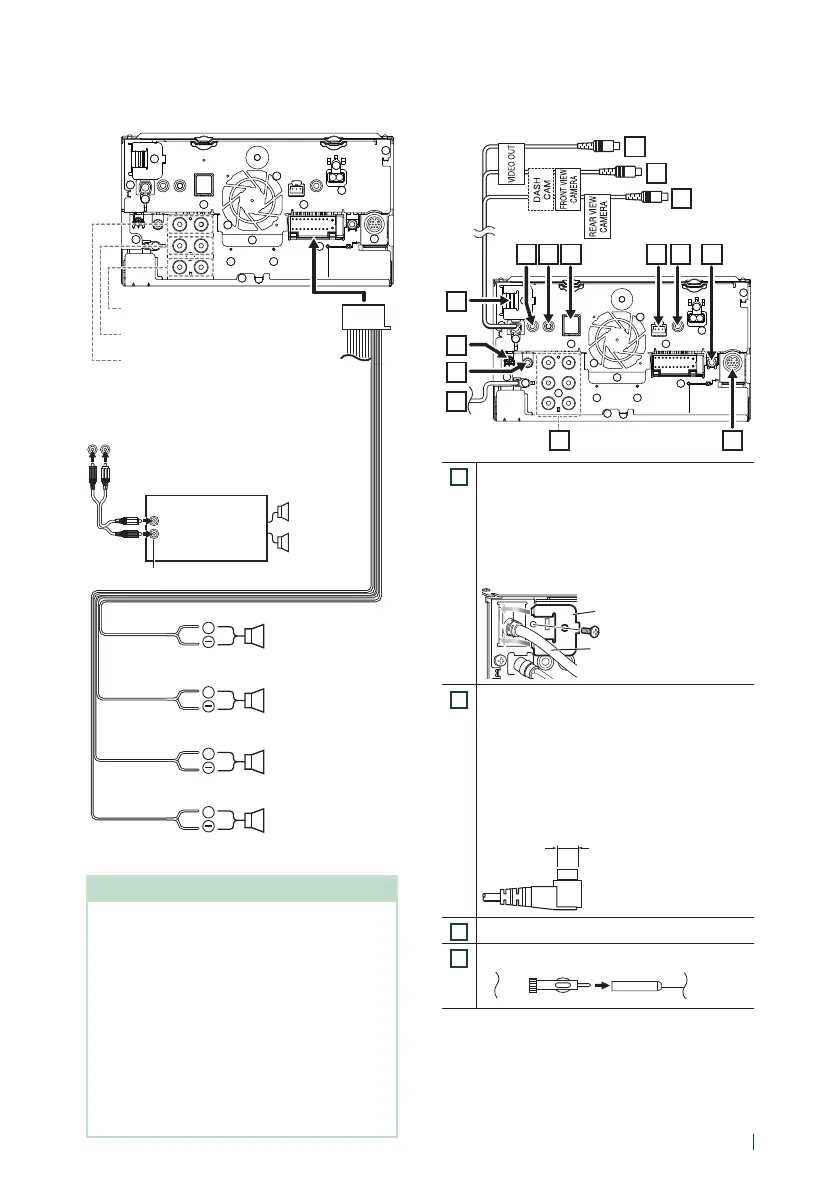

Ñ Configurazione del sistema
altoparlanti a 3 vie
+
+
+
+
Quando si esegue il collegamento a un
amplificatore esterno, collegare la massa al telaio
dell’auto per evitare di danneggiare l’unità.
Bianco/Nero
Grigio/Nero
Verde/Nero
Viola/Nero
Impedenza altoparlante: 4-8 Ω
Viola
Verde
Grigio
Bianco
All’altoparlante sinistro
gamma dei medi
Preuscita subwoofer
All’altoparlante destro
gamma dei medi
Preuscita gamma dei medi
All’altoparlante sinistro
tweeter
Preuscita tweeter
All’altoparlante destro
tweeter
Amplificatore di
potenza
(accessorio
opzionale)
Cavo RCA
(Venduto separatamente)
Ingresso
Altoparlante
Preuscita
NOTA
• Per la configurazione del sistema di altoparlanti,
vedere Configurazione del sistema
altoparlanti a 3 vie (P.65) nel Manuale di
istruzioni.
• Per la configurazione altoparlanti e la
configurazione crossover, vedere Impostazione
altoparlante/X’over (Crossover) (P.66) nel
Manuale di istruzioni.
• Per il metodo di connessione dei cavi altoparlanti
a terminali diversi dai terminali altoparlanti e dai
terminali preuscita, vedere Collegamento del
sistema e dei componenti esterni (P.81) e
Collegare i fili ai terminali (P.80).
Ñ Collegamento del sistema e dei
componenti esterni
4
3
2
1
5 6
78910
13
14
15
1112
1
Ingresso HDMI
Usare il cavo HDMI KCA-HD100 (accessorio
opzionale).
Quando si collega il cavo al terminale HDMI,
rimuovere l’apparecchiatura fissa. Dopo aver
collegato il cavo, ricollocare l'apparecchiatura
fissa.
Connettore HDMI
Apparecchiatura fissa
2
Antenna Radio digitale CX-DAB1 (accessorio
opzionale)
!
Si raccomanda l’uso di CX-DAB1 (accessorio
opzionale) come antenna per Radio digitale.
Se si desidera utilizzare antenne per Radio
digitale disponibili in commercio, il diametro
del connettore SMB deve essere pari o inferiore
a Φ6,5 mm.
Φ 6,5 mm (massimo)
3
Uscita audio AV (mini jack ø3,5)
4
Ingresso antenna FM/AM
