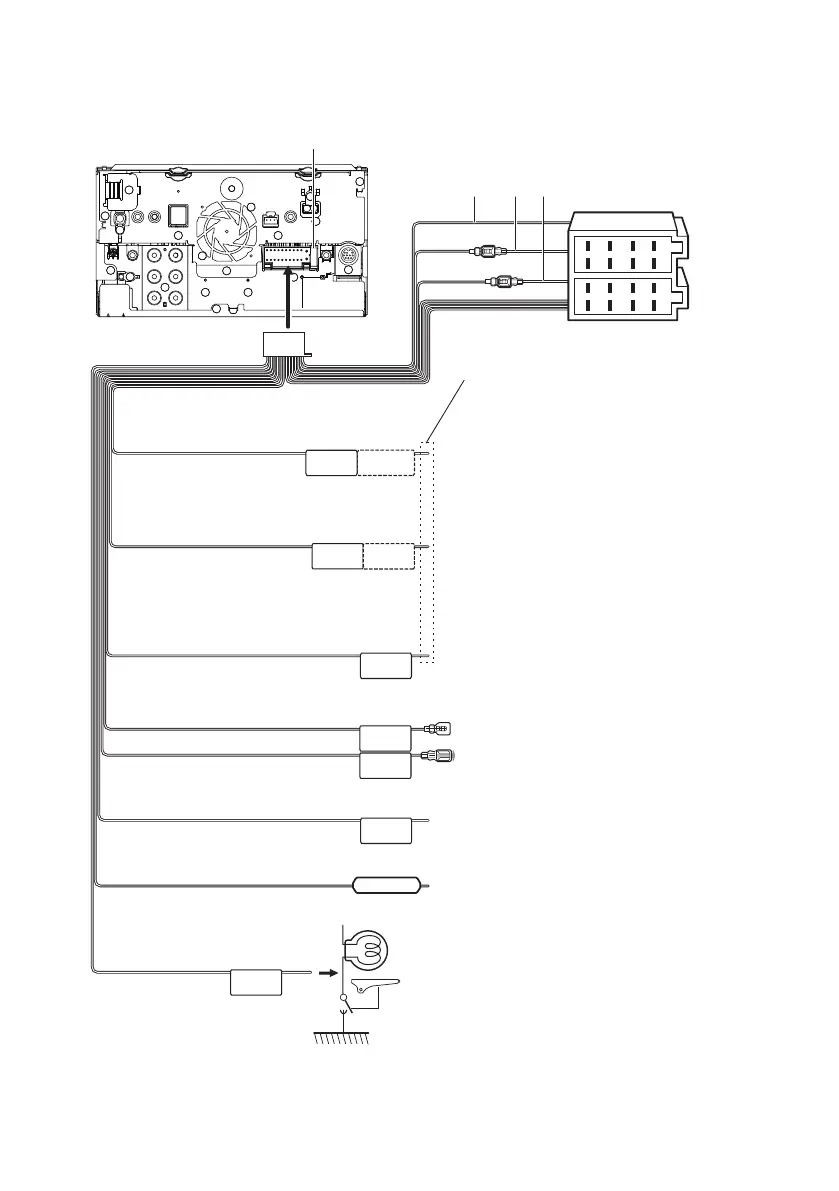

Conexión/Instalación
96
MUTE
P. CONT
ANT CONT
STEERING WHEEL
REMOTE INPUT
REMOTE CONT
REVERSE
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
PRK SW
CAM+
CAM–
S SENS
Fusible (15A)
Realice la conexión al terminal de control de
alimentación si utiliza el amplificador de potencia
opcional, o al terminal de alimentación para el
amplificador de refuerzo de la antena de tipo película o
de mástil corto.
Azul/Blanco
[1]
(Cable de control de alimentación/control de la antena)
Verde/Blanco
Verde/Rojo
Al terminal de control de la cámara serie CMOS-3xx
(accesorio opcional)
Conecte al terminal conectado a tierra cuando suene el
teléfono o durante la conversación.
Marrón
(cable de control de silenciamiento)
Morado/Blanco
(cable del sensor de marcha atrás) (2 m)
Rosa
(Entrada de pulso de velocidad) (2 m)
(DMX8020DABS solo)
Azul claro/Amarillo
(cable del mando a distancia de la dirección)
Conecte el mazo de la luz de marcha atrás del vehículo
cuando utilice una cámara de visión trasera opcional.
Conecte al mazo de cables de pulso de velocidad del
vehículo.
No corte la etiqueta “S SENS” o podría causar fallos.
Al mando a distancia de la dirección
Para utilizar la función de mando a distancia en el
volante es necesario un adaptador remoto exclusivo
(no suministrado) apropiado para su vehículo.
Si no se efectúan las conexiones, no deje que el
cable sobresalga de la lengüeta.
Accesorio 1
Realice la conexión en el arnés del interruptor de detección
del freno de aparcamiento del vehículo.
Verde claro
(cable del sensor de aparcamiento)
(2 m)
Para mayor seguridad, asegúrese
de conectar el sensor de
estacionamiento.
A B C
A: Negro (cable de toma de tierra)
B: Amarillo (cable de la batería)
C: Rojo (cable de encendido)
[1] [2]: El cable azul/blanco proporciona dos cables, [1] y [2]. Salida total del cable azul/blanco ([1] + [2]): 12 V = 350 mA
Conector B
Conector A
Ñ Conectar los cables a los terminales
