Conexión/Instalación
97Español

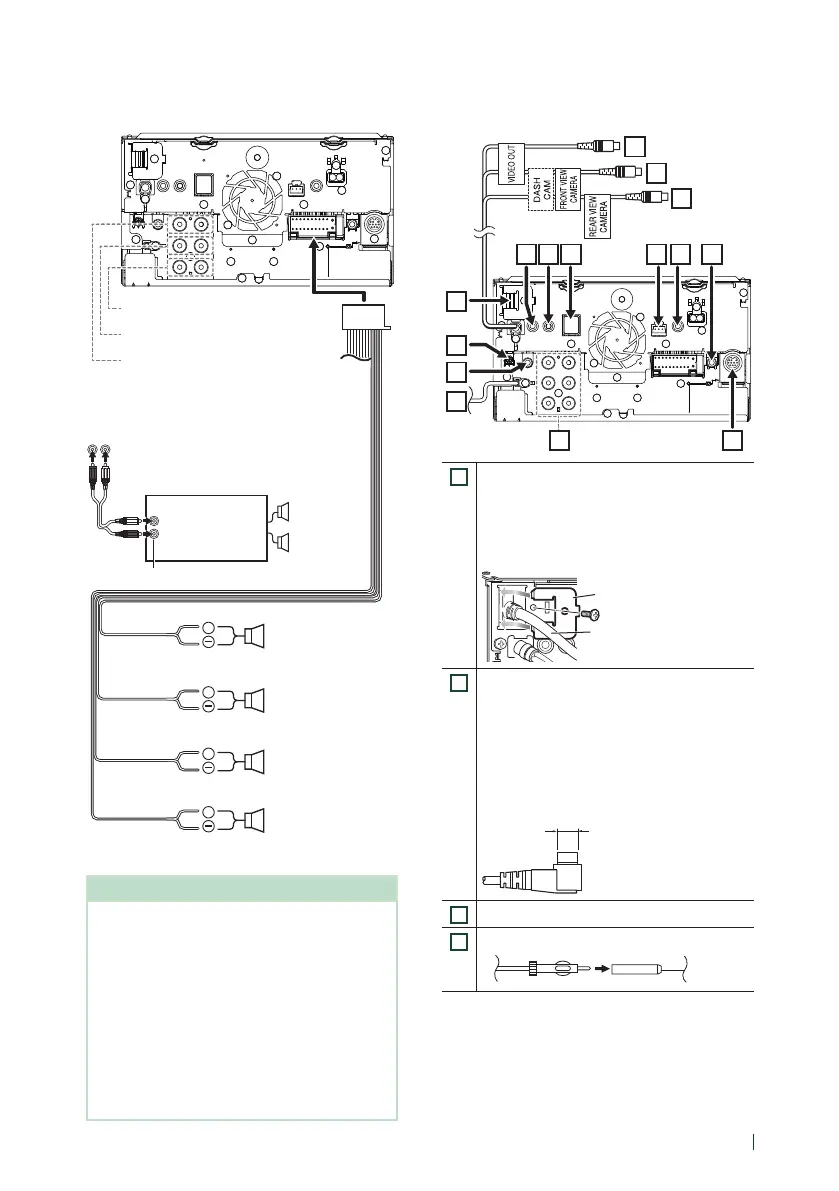

Ñ Configuración del sistema de
altavoces de 3 vías
+
+
+
+
Al conectar a un amplificador externo, conecte
su cable de toma a tierra al chasis del coche para
evitar dañar la unidad.
Blanco/Negro
Gris/Negro
Verde/Negro
Púrpura/Negro
Impedancia del altavoz: 4-8 Ω
Púrpura
Verde
Gris
Blanco
Para el altavoz izquierdo
de gama media
Salida previa del subwoofer
Para el altavoz derecho
de gama media
Salida preamplificada de rango medio
Para el altavoz
izquierdo tweeter
Salida preamplificada del tweeter
Para el altavoz derecho
tweeter
Amplificador de
potencia
(accesorio
opcional)
Cable RCA
(Se vende por separado)
Entrada
Altavoz
Presalida
NOTA
• Para más información sobre la configuración del sistema de
altavoces, consulte Configuración del sistema de altavoces
de 3 vías (P.65) en el Manual de instrucciones.
• Para la configuración del altavoz y del cruce,
consulte Configuración del altavoz/transición
(P.66) en el Manual de instrucciones.
• Para más información sobre cómo conectar los
cables de los altavoces a terminales que no sean
los terminales para altavoz y los terminales de
salida previa, consulte Conexión del sistema
y de los componentes externos (P.97) y
Conectar los cables a los terminales (P.96).
Ñ Conexión del sistema y de los
componentes externos
4
3
2
1
5 6
78910
13
14
15
1112
1
Entrada HDMI
Utilice el cable HDMI KCA-HD100 (accesorio
opcional).
Al conectar el cable al terminal HDMI, retire la
fijación. Tras conectar el cable, vuelva a colocar
la fijación.
Conector HDMI
Fijación
2
Antena de la Radio Digital CX-DAB1 (accesorio
opcional)
!
Se recomienda el uso de un CX-DAB1(accesorio
opcional) como antena de la Radio Digital.
Si se utiliza una antena de la Radio Digital
disponible en el mercado, el diámetro del
conector SMB debe ser como máximo de Φ
6,5 mm.
Φ 6,5 mm (máximo)
3
Salida del audio AV (ø3,5 mini jack)
4
Entrada de la antena FM/AM
