Conexión/Instalación
98
5
Al conectar a un amplificador externo, conecte
su cable de toma a tierra al chasis del coche
para evitar dañar la unidad.
Salida previa de audio trasera
(izquierda: blanca, derecha: roja)
Salida previa de audio delantera
(izquierda: blanca, derecha: roja)
Salida previa de subwoofer
(izquierda: blanca, derecha: roja)
6
I/F externo
(DMX8020DABS solo)
Corriente de alimentación eléctrica máxima: 12
V = 500 mA
7
Salida de mando a distancia del sintonizador de TV
8
Esta toma acepta tanto la entrada AV-IN (CA-C3AV;
accesorio opcional) como la entrada de la cámara.
Para obtener más información, consulte Para
configurar los ajustes de asignación de la
cámara (P.56) en el Manual de instrucciones.
9
Interfaz de cámara de salpicadero
Conecte una cámara de salpicadero DRV-N520
(accesorio opcional). (P.99)
10
Accesorio 7: Antena GPS
Utilice la antena de GPS suministrada. Usar
una antena de GPS distinta de la suministrada
podría causar una disminución en la precisión
de posicionamiento.
11
Accesorio 4: Micrófono Bluetooth
12
Conecte al arnés remoto de la dirección del
vehículo. Consulte a su distribuidor KENWOOD
para obtener más detalles.
13
Entrada de la cámara de visión trasera (Amarillo)
14
Entrada de la cámara de visión delantera/
cámara de salpicadero (amarilla). Consulte
Para configurar los ajustes de asignación
de la cámara (P.56) en el Manual de
instrucciones.
15
Salida de vídeo (Amarillo)

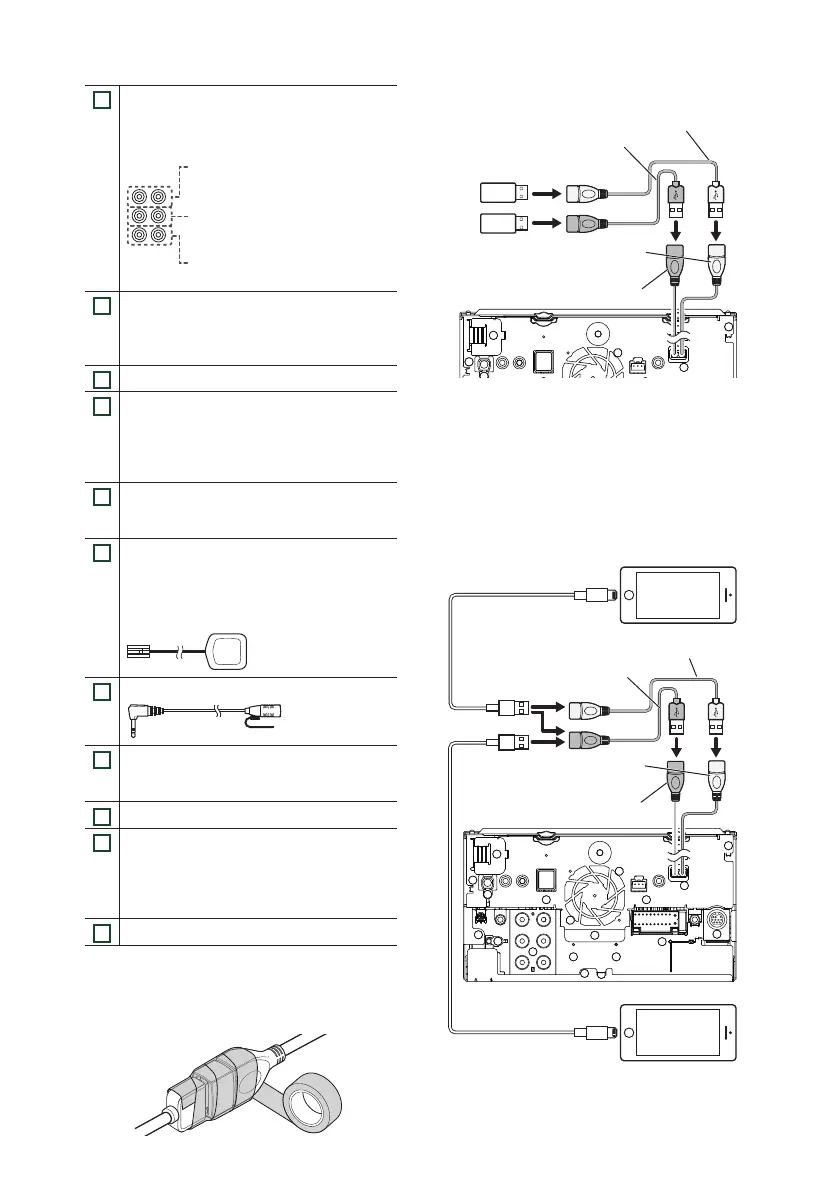

Ñ Asegurar el cable de extensión USB
Asegure el cable de extensión USB con cinta aislante
o similar para que sus conectores no se desconecten.
Ñ Conexión de un dispositivo USB
Dispositivo USB
[2]
Terminal USB (gris)
[1] [4]
Terminal USB (negro)
[1]
Accesorio 2 (negro) (1 m)
[3]
Accesorio 3 (gris) (1 m)
[3] [4]
[1]
Corriente de alimentación máxima USB :
CC 5 V = 1,5 A
[2]
Vendida por separado
[3]
Consulte Asegurar el cable de extensión USB
(P.98).
[4]
DMX8020DABS solo
Ñ Conexión de un iPod/iPhone
KCA-iP103 (0,8 m)
[3]
KCA-iP103 (0,8 m)
[3]
iPod/iPhone
[2]
iPhone (con Apple CarPlay)
[2]
Terminal USB (gris)
[1] [5] [6]
Terminal USB (negro)
[1]
Accesorio 2 (negro) (1 m)
[4]
Accesorio 3 (gris) (1 m)
[4] [6]
