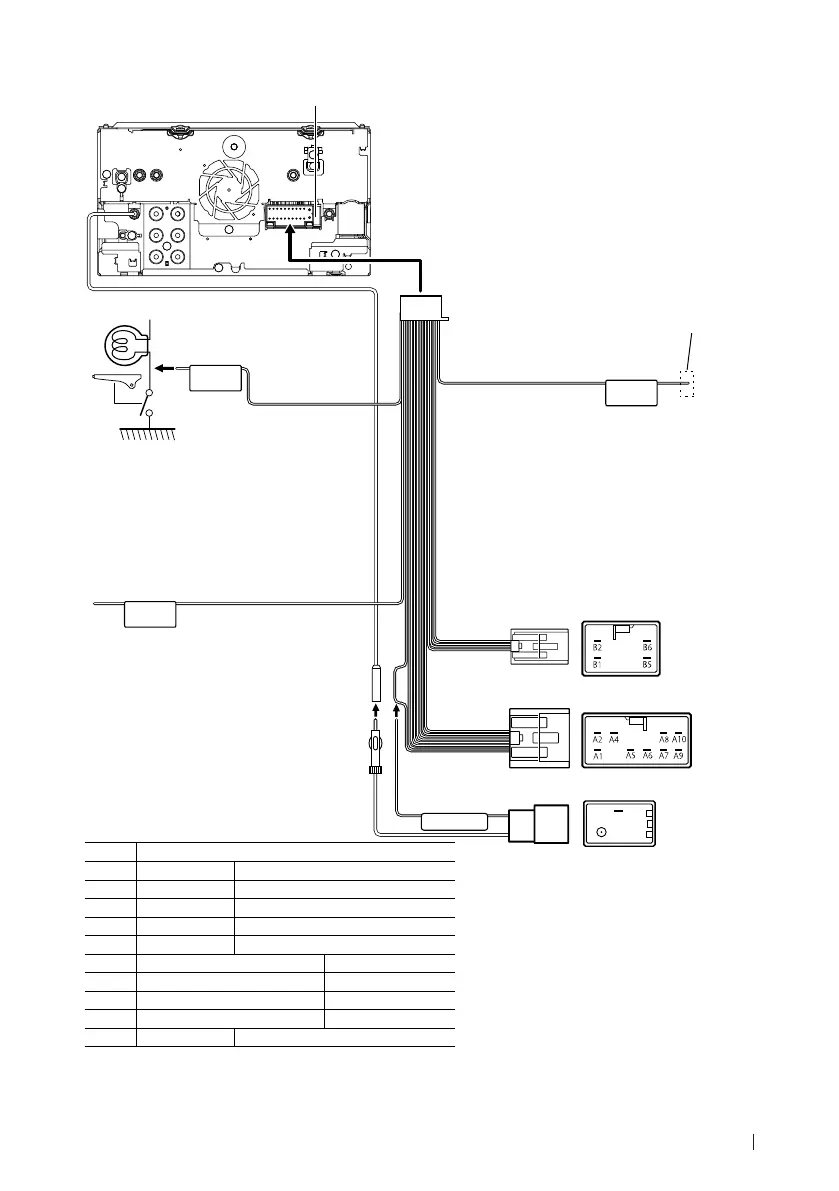

Conexión/Instalación
101Español
● DDX819WBTL
Pin Color y función
A1 Naranja/Blanco Atenuador
A2 Amarillo Batería
A4 Rojo Encendido (ACC)
A5 Azul
[1]
Control de antena
A6 Negro Conexión a tierra (masa)
A8/A7 Blanco (+)/Blanco/Negro (–) Delantero izquierdo
A10/A9 Gris (+)/Gris/Negro (–) Delantero derecho
B2/B1 Verde (+)/Verde/Negro (–) Izquierdo trasero
B6/B5 Púrpura (+)/Púrpura/Negro (–) Derecho trasero
C5 Azul Control de antena
*Impedancia del altavoz: 4-8 Ω
[1]
Máx. 300 mA, 12 V
[2]
Al utilizar el control de la antena, conecte el cable ANT CONT
(azul) a A5 (azul) en el mazo de cables.
P. CONT
PRK SW
REVERSE
ANT CONT
C5
A5
Accesorio 1
Si utiliza el amplificador de potencia opcional, conecte
su terminal de control de potencia. (Máx. 350 mA, 12 V)
Conecte al mazo de cables del vehículo.
Conecte al mazo de cables del vehículo.
Accesorio !
[2]
Azul/Blanco
(cable de control de la alimentación)
Si no se efectúan las conexiones, no deje
que el cable sobresalga de la lengüeta.
Fusible (15A)
Morado/Blanco
(cable del sensor de marcha atrás) (2 m)
Conecte el mazo de la luz de marcha atrás del
vehículo cuando utilice una cámara de visión
trasera opcional.
Realice la conexión en el arnés
del interruptor de detección
del freno de estacionamiento
del vehículo.
Verde claro
(cable del sensor de
aparcamiento) (2 m)
Para mayor seguridad, asegúrese
de conectar el sensor de
estacionamiento.
B5K-0609-00_DDX_K.indb 101 2019/02/06 13:36
