Kenwood DMX906S User Manual

Conexión/Instalación
106

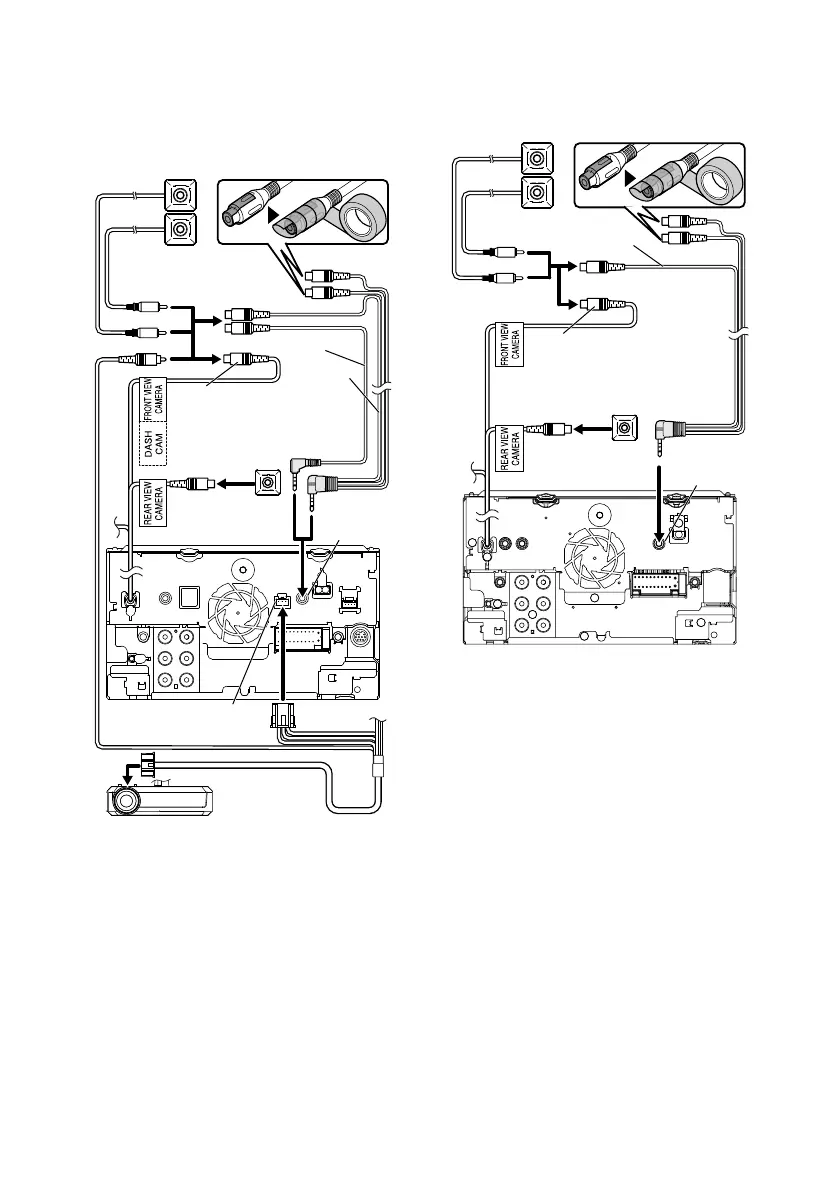

Ñ Conexión de la cámara
● Excepto DDX819WBTL
DRV-N520
[1]
Entrada de la cámara de visión
delantera/cámara de salpicadero
(amarilla)
[4]
[3]
Cámara de visión
delantera
[5]
Vista de cámara lateral izquierda y
vista de cámara lateral derecha
[2]
Accesorio ~
[6]
Entrada
AV-IN
Entrada de la
cámara de visión
trasera (Amarillo)
Interfaz de cámara de
salpicadero
Cámara de visión
trasera
[5]
Entrada VIDEO
(amarillo)
CA-C3AV
[1]
● DDX819WBTL
Entrada de la cámara de visión
delantera (amarillo)
[4]
[3]
Cámara de visión
delantera
[5]
Vista de cámara lateral izquierda y
vista de cámara lateral derecha
[2]
Entrada
AV-IN
Entrada de la
cámara de visión
trasera (Amarillo)
Cámara de visión
trasera
[5]
Entrada VIDEO (amarillo)
Accesorio =
[1]
Accesorio opcional
[2]
Se vende por separado
[3]
Se puede conectar hasta un máximo de
2 cámaras de cámara salpicadero, cámara
de vista delantera, cámara de vista lateral
izquierda y cámara de vista lateral derecha.
(P.107).
[4]
Aísle los terminales de entrada de audio de
CA-C3AV (accesorio opcional) o accesorio =
(DDX819WBTL solamente) cuando realice la
conexión a la cámara.
[5]
Serie CMOS-3xx (accesorio opcional) o cámara
comercialmente disponible.
[6]
DDX9906XR/DDX8906S/DMX906S solamente
B5K-0609-00_DDX_K.indb 106 2019/02/06 13:36
