FR

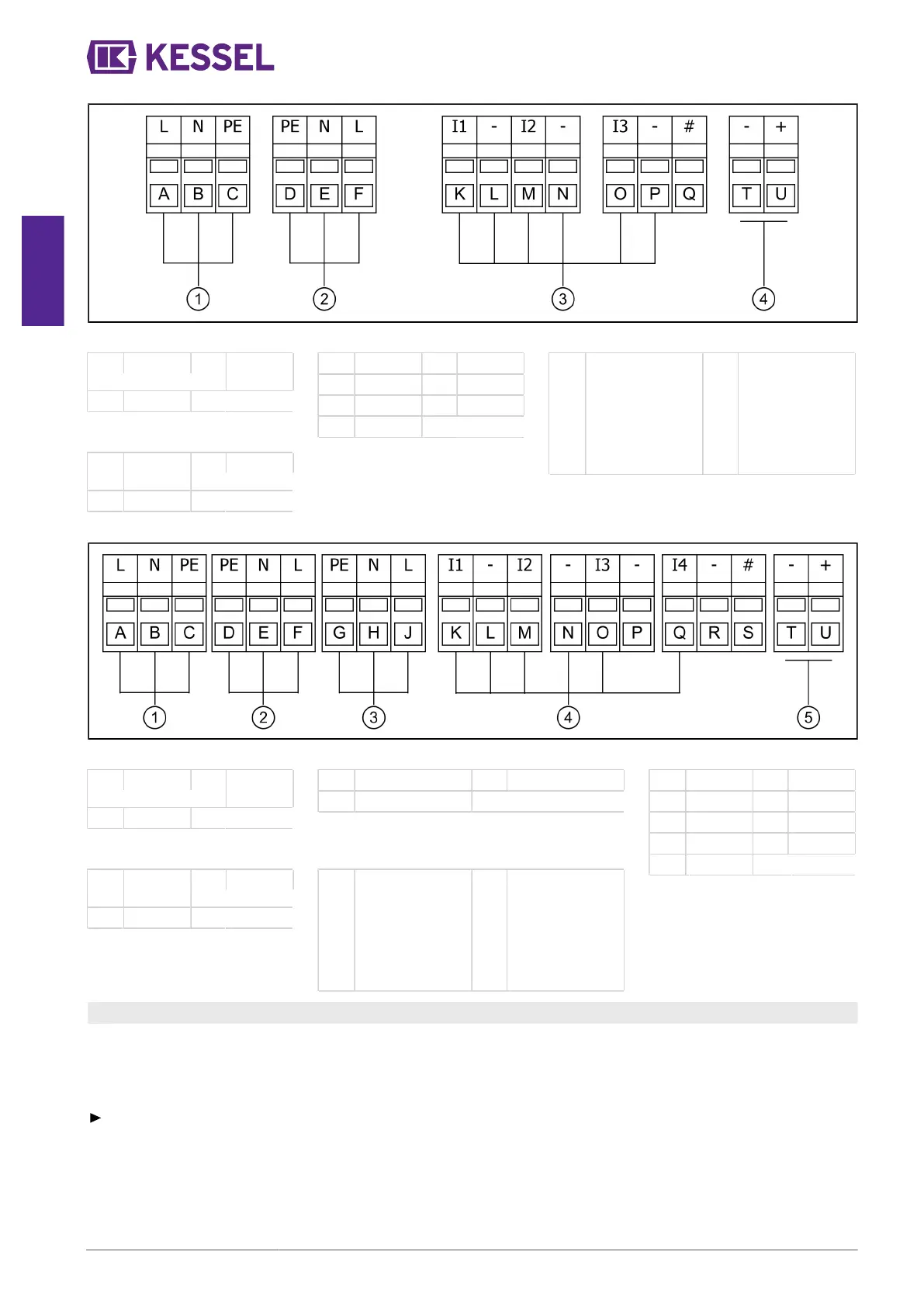

Schéma de raccordement (Mono)
(1) Raccordement au réseau
(A) Brun (C) Vert/
jaune
(B) Bleu
(2) Pompe
(D) Vert/
jaune
(F) Brun
(E) Bleu
(3) Interrupteur à flotteur
(K) Jaune (O) Gris
(L) Blanc (P) Vert
(M) Rose (Q) Libre
(N) Brun
(4) Alarme
(T) Raccord pour le
report d'alarme /
contact sec
externe (équi-
pement ulté-
rieur en option,
réf. 80074)
(U) Raccord pour le
report d'alarme /
contact sec
externe (équi-
pement ulté-
rieur en option,
réf. 80074)
Schéma de raccordement (Duo Tronic)
(1) Raccordement au réseau
(A) Brun (C) Vert/
jaune
(B) Bleu
(3) Pompe (Duo)
(G) Vert/jaune (J) Brun
(H) Bleu
(2) Pompe
(D) Vert/
jaune
(F) Brun
(E) Bleu
(5) Alarme
(T) Raccord pour le
report d'alarme /
contact sec
externe (équi-
pement ulté-
rieur en option,
réf. 80074)
(U) Raccord pour le
report d'alarme /
contact sec
externe (équi-
pement ulté-
rieur en option,
réf. 80074)
(4) Interrupteur à flotteur
(K) Jaune (P) Libre
(L) Blanc (Q) Vert
(M) Rose (R) Libre
(N) Brun (S) Libre
(O) Gris
4.10 Monter les accessoires
La boîte à bornes Alarme est prévue pour le raccordement du report d'alarme. Si un contact sec doit être utilisé, la boîte à
bornes correspondante doit être activée (voir la section « Contact sec »).
Préparer le boîtier et le passe-câbles (cf. "Raccorder la sonde"). Utiliser le passe-câbles extérieur droit.
Report d'alarme
Raccorder le report d'alarme (réf. 20162) conformément au schéma de raccordement.
