DE

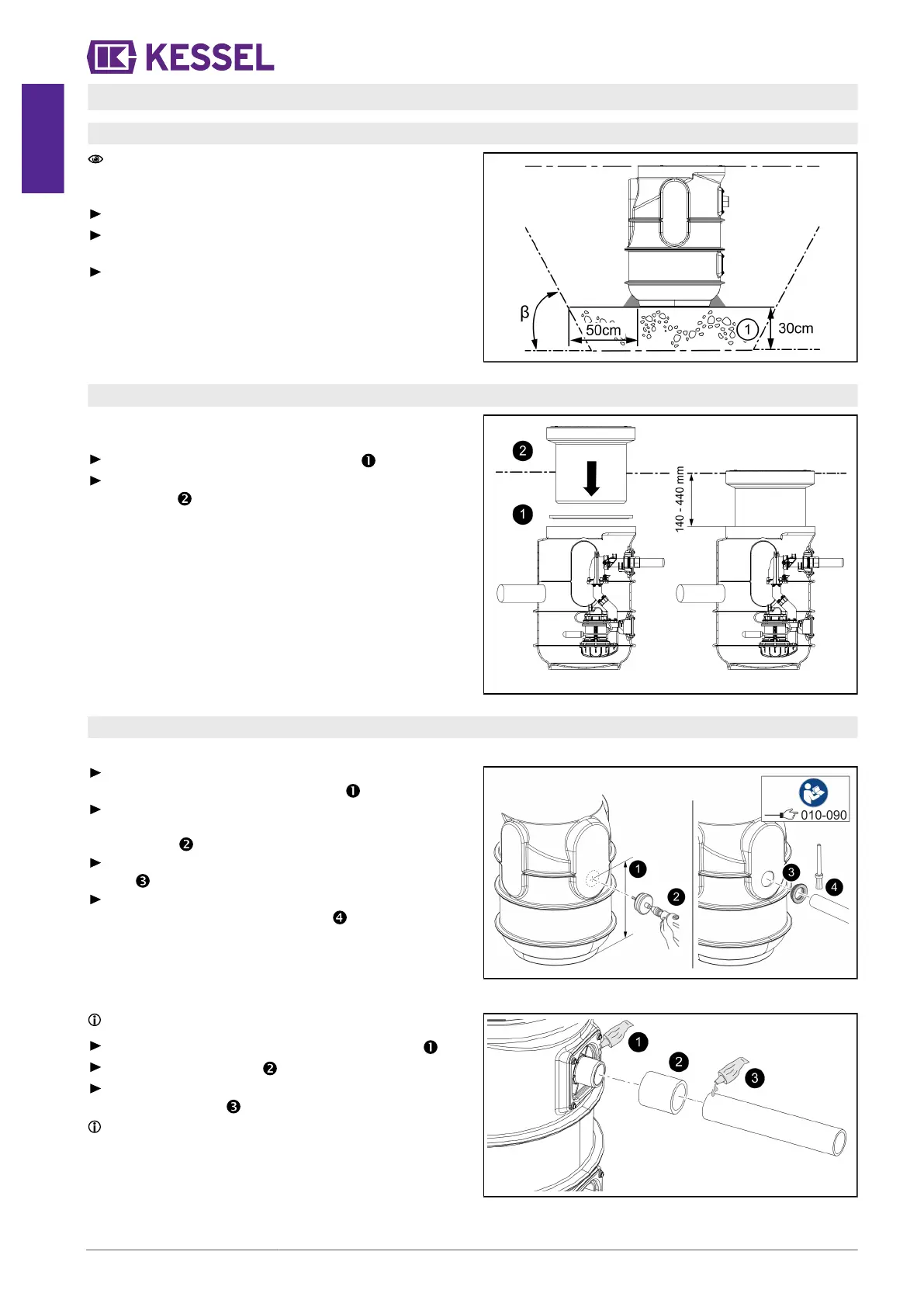

4 Montage
4.1 Bodenaushub und Platzierung der Anlage
Eignung von Produkt(-variante) für Umgebungsbedin-
gungen (siehe "Bestimmungsgemäße Verwendung") und
Einbautiefe (siehe "Produktbeschreibung") sicherstellen.
Böschungswinkel β (ca. 60°) festlegen.
Baugrube ausheben, dabei am Fuß mind. 50 cm umlau-
fenden Untergrund sicherstellen.
Baugrube mit einer Sauberkeitsschicht(1) von 30 cm ver-
dichten und plan nivellieren.
4.2 Vertiefter Einbau
Für größere Einbautiefen kann optional das Verlängerungs-
stück Art.-Nr. 829100 verwendet werden.
Dichtung lagerichtig in Schacht einlegen.
Verlängerungsstück in Schacht stecken und bodeneben
ausrichten.
4.3 Rohranschlüsse
Zulauf- / Entlüftungsleitung anschließen
Position für Rohranschlüsse bestimmen. Nur an planen,
hierfür vorgesehenen Flächen bohren.
Bohrer mit passender Sägeglocke (Art.-Nr. 500101) aus-
wählen. Bohrung gemäß der Anleitung der Sägeglocke
ausführen.
Entsprechende Dichtungen für Rohrdurchführung einset-
zen.
Zulauf-/ Entlüftungsleitung einfetten und durch Dichtun-
gen für Rohrdurchführung schieben.
Druckanschluss herstellen
Klebeflächen vorher reinigen.
PVC-Kleber an Druckanschlussstutzen aufbringen.
Klebemuffe aufschieben.
PVC-Kleber an Druckleitung aufbringen und in Klebe-
muffe einschieben.
Verarbeitungsrichtlinien und Trocknungszeit des Klebers
beachten!
8 / 116 016-233_01
