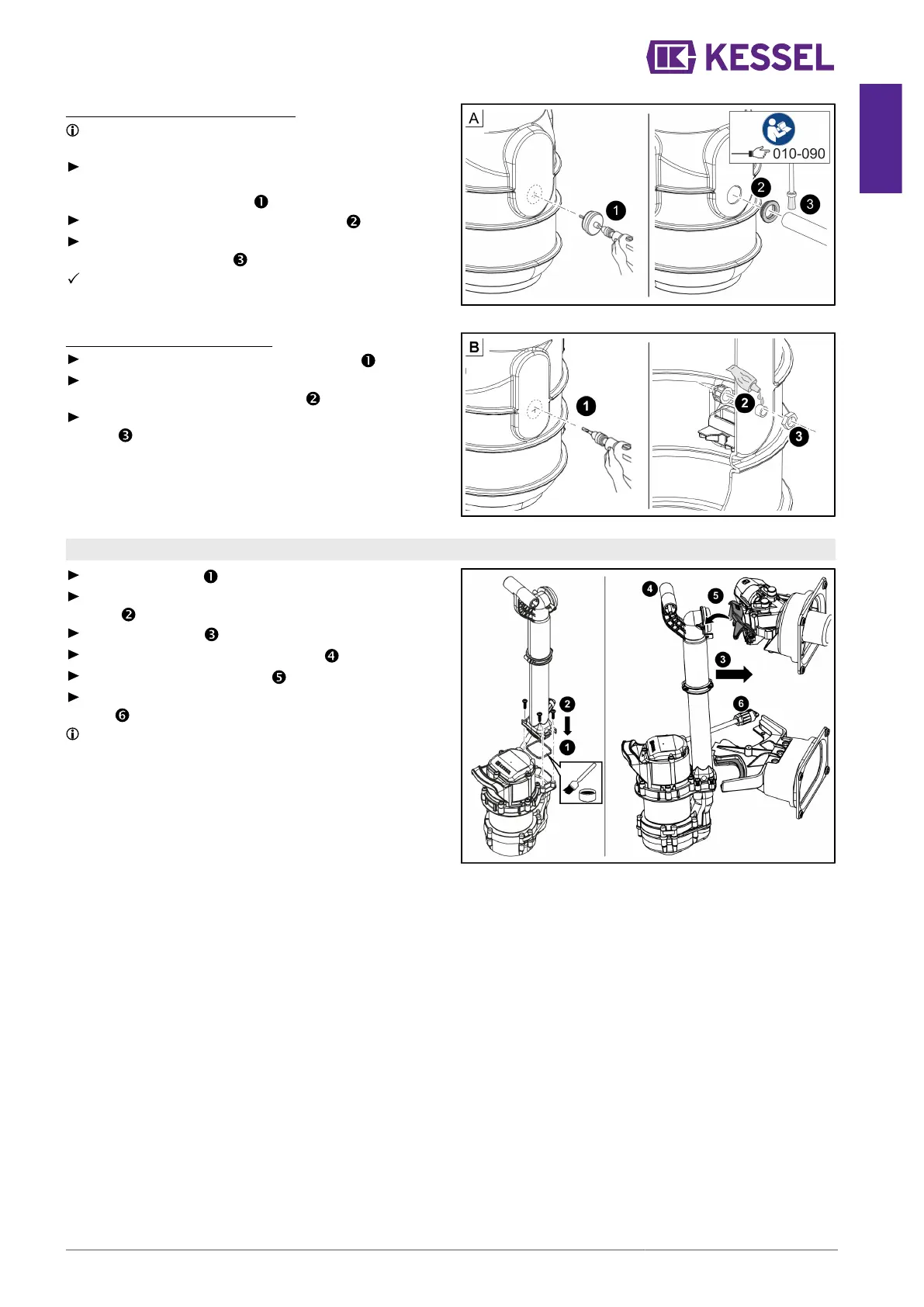

Kabeldurchführung herstellen
Anschluss Kabelleerrohr (Variante A)
Das Kabelleerrohr ist mit maximal 45°-Bögen auszu-
führen.
Bohrer mit passender Sägeglocke (Art.-Nr. 500101) aus-
wählen. Bohrung für Kabelleerrohr gemäß der Anleitung
der Sägeglocke ausführen.
Dichtung für Rohrdurchführung einsetzen.
Kabelleerrohr einfetten und durch Dichtung für Rohr-
durchführung schieben.
Kabel / Stecker können durch das Kabelleerrohr geführt
werden.
... oder
Kabelverschraubung (Variante B)
Loch für Kabelverschraubung (M16) bohren.
Kabelverschraubung in Schacht einstecken, verschrau-
ben und mit PVC-Kleber verkleben.
Kabel durch Kabelverschraubung führen und festklem-
men.
4.4 Pumpe montieren und einbauen
Dichtung einfetten.
Armatur auf Pumpe montieren und mit Schrauben befes-
tigen.
Pumpe einhängen.
Pumpe am Druckabgang anschließen.
Einhandverschluss arretieren.
Kabel durch Kabelleerrohr führen und elektrisch anschlie-
ßen.
Ausreichend Kabellänge zum Demontieren der Pumpe
bei der Wartung vorhalten.
