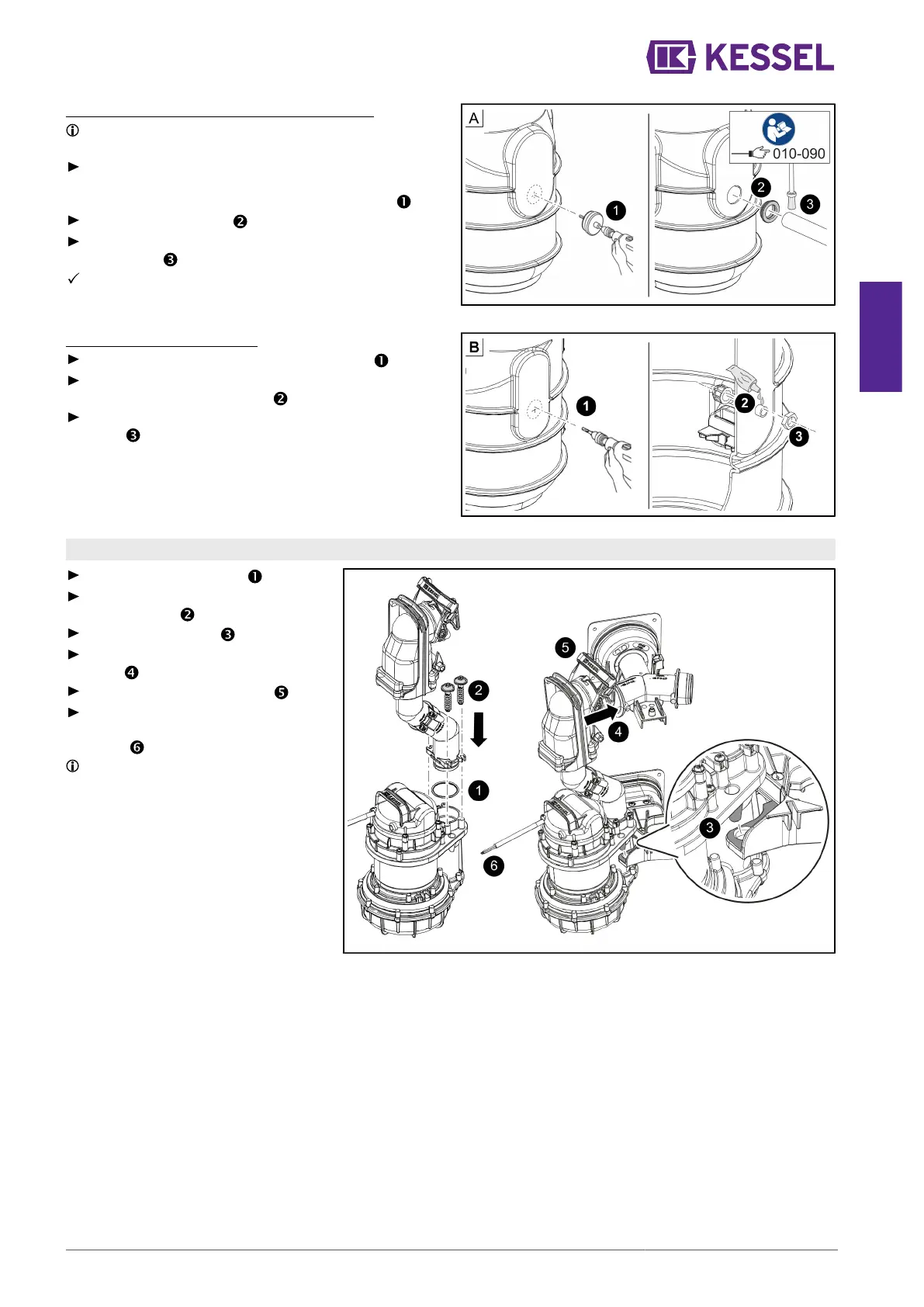

Realizzazione del passante per i cavi
Collegamento per tubo vuoto per cavi (variante A)
Il tubo vuoto per cavi deve essere realizzato con delle
curve massime di 45°.
Scegliere un trapano con una sega a tazza adeguata
(cod.art. 500101). Praticare il foro per il tubo vuoto per
cavi nel rispetto delle istruzioni della sega a tazza.
Montare la guarnizione.
Ingrassare il tubo vuoto per cavi e spingerlo attraverso la
guarnizione.
Cavi/connettori possono essere fatti passare attraverso il
tubo vuoto per cavi.
... o
Fissaggio del cavo (variante B)
Praticare il foro per il fissaggio del cavo (M16).
Innestare il fissaggio del cavo nel pozzetto, avvitare e
incollare con la colla per PVC.
Far passare il cavo attraverso il fissaggio del cavo e fer-
marlo.
4.4 Montaggio e installazione della pompa
Ingrassare la guarnizione.
Montare la valvola sulla pompa e fis-
sare con le viti.
Appendere la pompa.
Collegare la pompa all’uscita in pres-
sione.
Bloccare la chiusura manuale.
Far passare il cavo attraverso il tubo
vuoto per cavi e collegare elettrica-
mente.
Lasciare una lunghezza del cavo
sufficiente per consentire lo smon-
taggio della pompa in occasione
della manutenzione.
