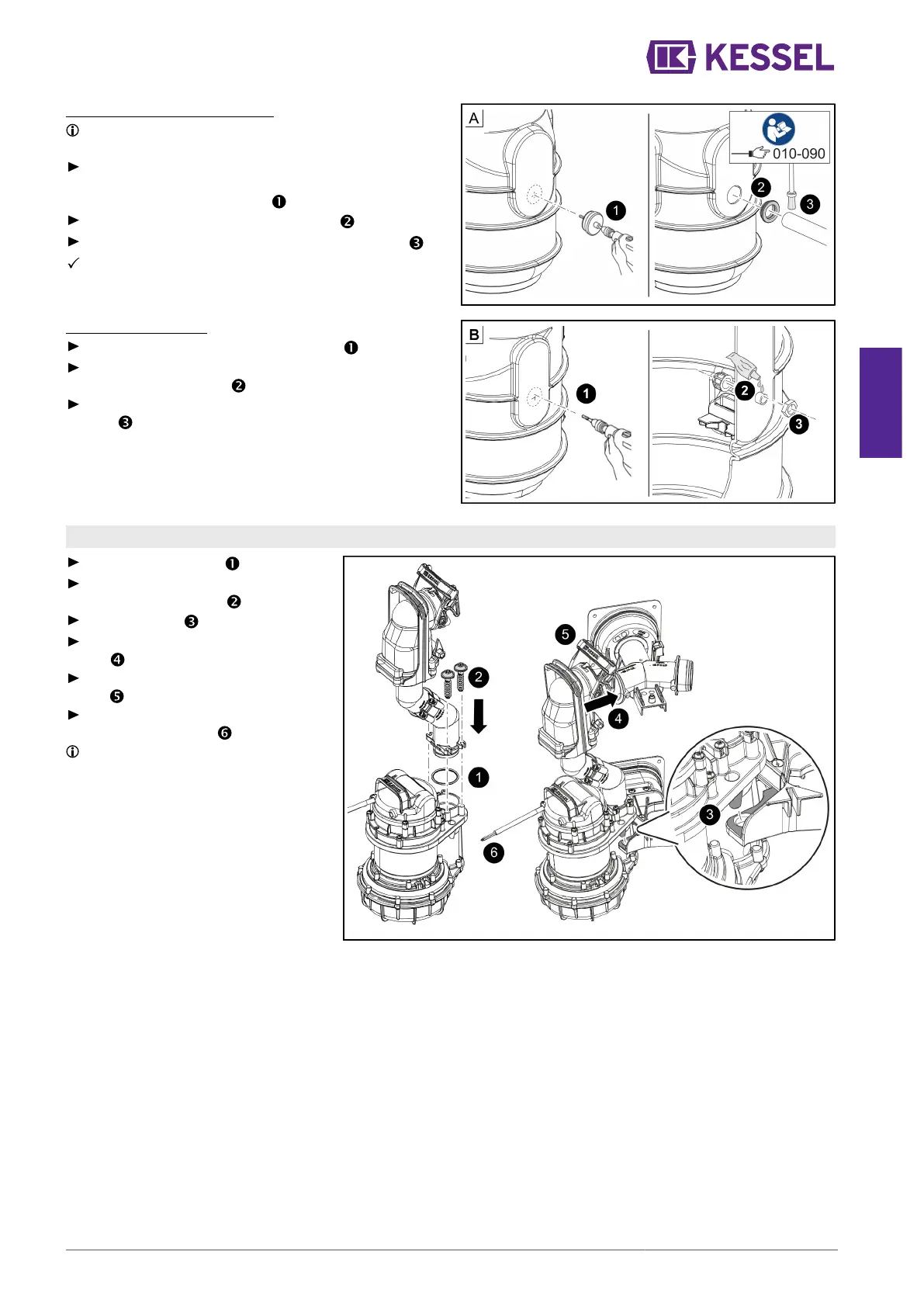

Kabeldoorvoer maken
Aansluiting mantelbuis (variant A)
De mantelbuis moet met een maximale bocht van 45°
worden uitgevoerd.
Een boor met een passende gatenzaag (art.nr. 500101)
kiezen. Het gat voor de mantelbuis volgens de handlei-
ding van de gatenzaag boren.
Afdichting voor de buisdoorvoer plaatsen
Mantelbuis invetten en in doorvoerafdichting steken.
Kabels/stekkers kunnen door de mantelbuis worden
getrokken.
… of
Kabelwartel (variant B)
Een gat voor de kabelwartel (M16) boren.
Kabelbevestiging in de schacht steken, vastschroeven en
met pvc-lijm vastlijmen.
Kabel door de kabelbevestiging steken en vastklem-
men.
4.4 Pomp monteren
De afdichting invetten.
Armatuur en pomp monteren en met
schroeven bevestigen.
Pomp plaatsen.
De pomp op de perskoppeling aanslui-
ten.
De eenhands sluiting vergrende-
len.
Kabel door de mantelbuis trekken en
elektrisch aansluiten.
Zorg dat er voldoende kabellengte
is voor het demonteren van de
pomp voor onderhoud.
NL
016-233_01 81 / 116
