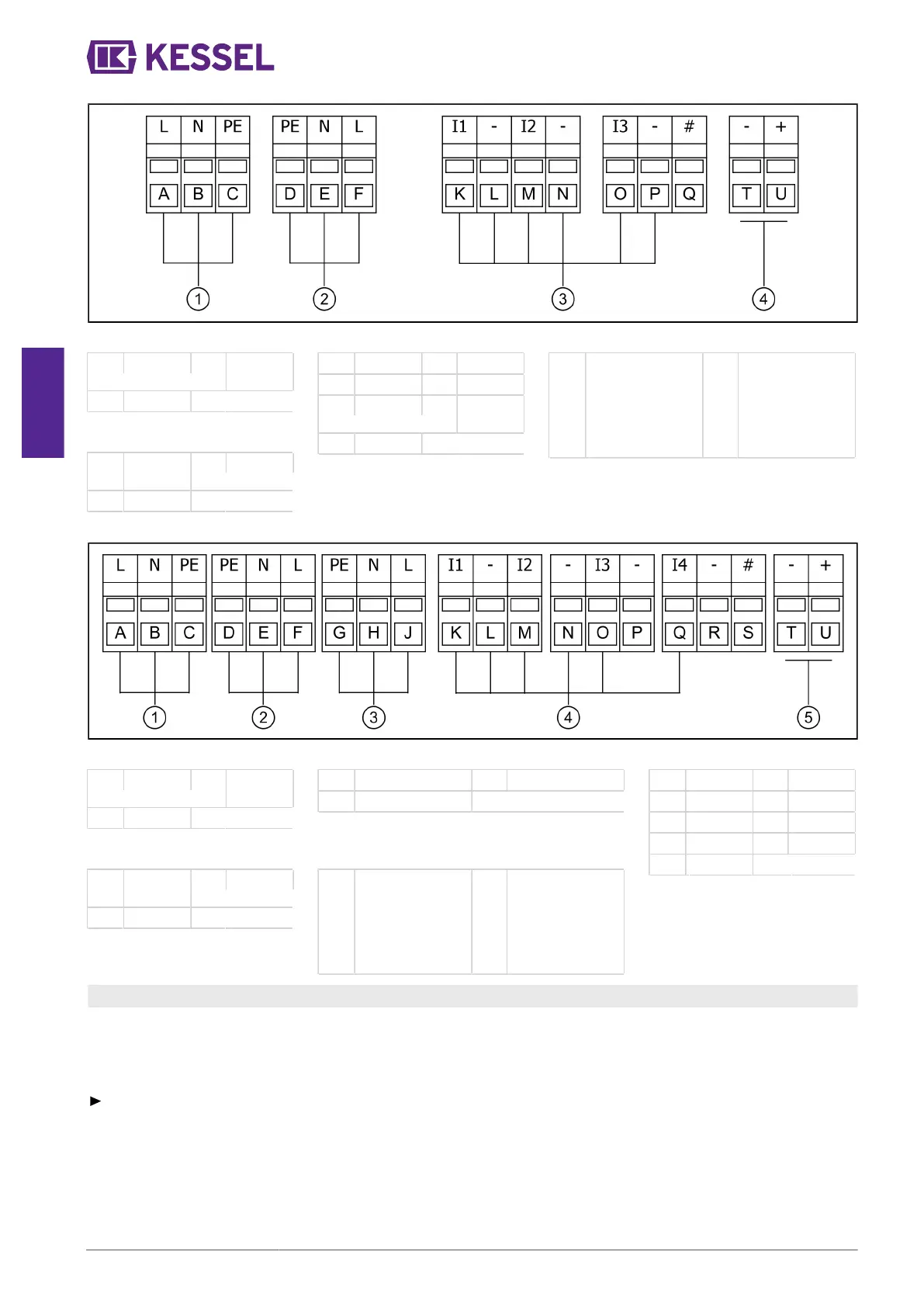

Aansluitschema (mono)
(1) Netaansluiting
(A) bruin (C) groen/
geel
(B) blauw
(2) Vuilwaterpomp
(D) groen/
geel
(F) bruin
(E) blauw
(3) Vlotterschakelaar
(K) geel (O) grijs
(L) wit (P) groen
(M) roze (Q) Niet
bezet
(N) bruin
(4) Alarm
(T) Aansluiting voor
extern alarm /
potentiaalvrij con-
tact (optioneel
later uit te breiden
met art.nr. 80074)
(U) Aansluiting voor
extern alarm /
potentiaalvrij con-
tact (optioneel
later uit te breiden
met art.nr. 80074)
Aansluitschema (Duo Tronic)
(1) Netaansluiting
(A) bruin (C) groen/
geel
(B) blauw
(3) Vuilwaterpomp (Duo)
(G) groen/geel (J) bruin
(H) blauw
(2) Vuilwaterpomp
(D) groen/
geel
(F) bruin
(E) blauw
(5) Alarm
(T) Aansluiting voor
extern alarm /
potentiaalvrij con-
tact (optioneel
later uit te breiden
met art.nr. 80074)
(U) Aansluiting voor
extern alarm /
potentiaalvrij con-
tact (optioneel
later uit te breiden
met art.nr. 80074)
(4) Vlotterschakelaar
(K) geel (P) niet bezet
(L) wit (Q) groen
(M) roze (R) niet bezet
(N) bruin (S) niet bezet
(O) grijs
4.10 De toebehoren monteren
Het klemmenblok “Alarm“ is in de fabriek ingesteld voor het aansluiten van een extern alarm. Als een potentiaalvrij contact
moet worden gebruikt, moet het klemmenblok hiervoor worden geactiveerd (zie de paragraaf “Potentiaalvrij contact”).
Behuizing en kabeldoorvoer voorbereiden (zie "De sonde aansluiten"). Kabeldoorvoer rechtsbuiten gebruiken.
Extern alarm
Extern alarm (art.nr. 20162) volgens aansluitschema aansluiten.
