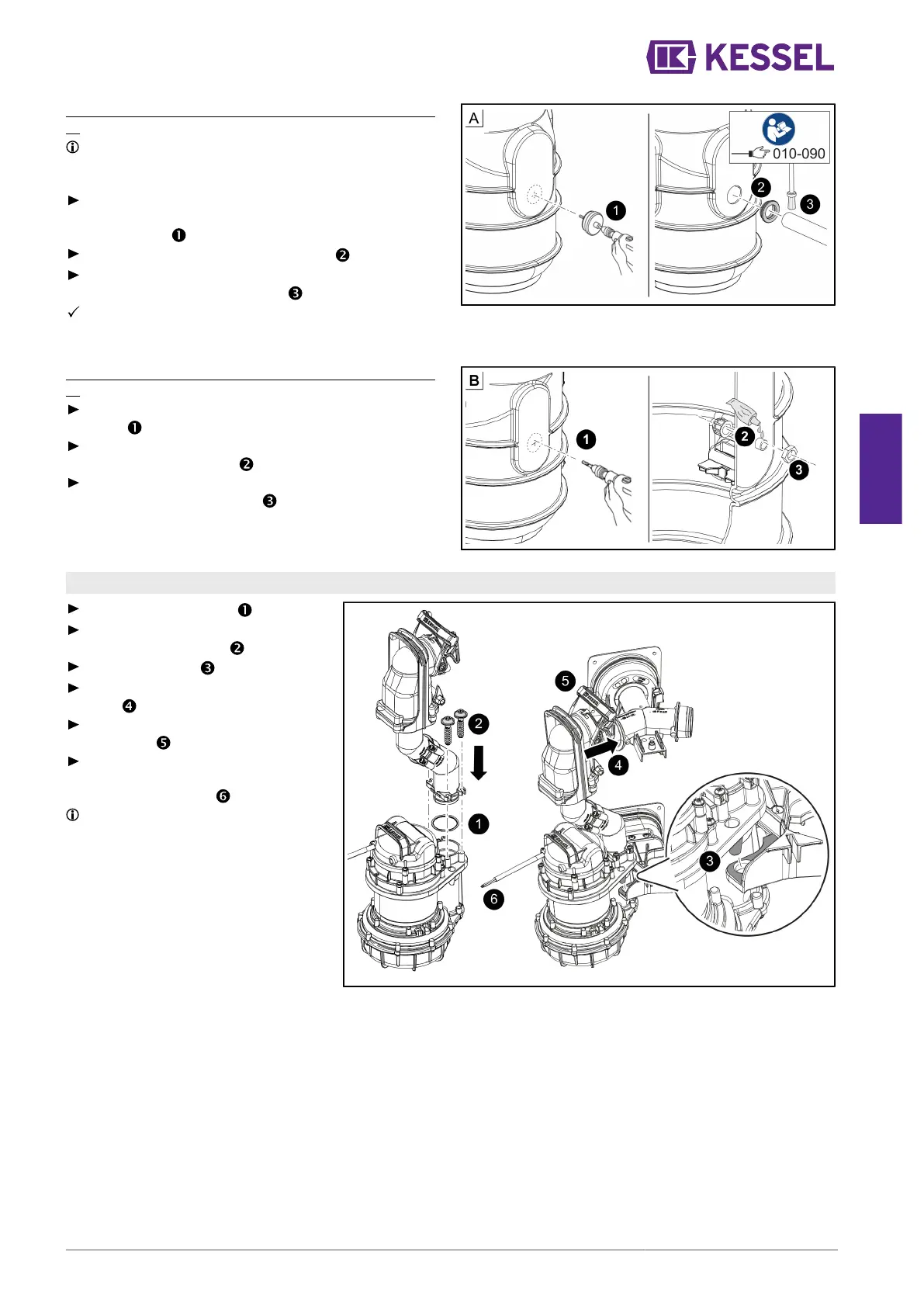

Wykonanie przepustu kablowego
Przyłączyć rurę osłonową na przewody elektryczne (wariant
A)
Rurę osłonową na przewody elektryczne należy wyko-
nać z użyciem kształtek o kącie załamania nie więk-
szym niż maks. 45°.
Wybrać wiertarkę z pasującą otwornicą (nr art. 500101).
Wywiercić otwór na przejście kablowe zgodnie z instruk-
cją otwornicy.
Wstawić uszczelkę przepustu rurowego.
Nasmarować przejście kablowe i przepchnąć je przez
uszczelkę przepustu kablowego.
Przez rurę ochronną na kable można poprowadzić kable /
wtyczki.
... lub
Przyłączyć rurę osłonową na przewody elektryczne (wariant
B)
Wywiercić otwór pod mocowanie przewodu elektrycznego
(M16).
Włożyć dławik kablowy do wywierconego otworu i posma-
rować ją klejem do PVC.
Przeprowadzić kabel przez mocowanie przewodu elek-
trycznego i przytwierdzić go.
4.4 Montaż i instalacja pompy
Nasmarować uszczelkę.
Zamontować pion tłoczny na pompie i
przymocować śrubami.
Podwiesić pompę.
Podłączyć pompę do wyjścia tłocz-
nego.
Zablokować zamknięcie obsługiwane
jedną ręką.
Przeprowadzić przewód elektryczny
pompy przez rurę osłonową i podłą-
czyć go elektrycznie.
Zachować wystarczającą długość
przewodu zasilającego do demon-
tażu pompy podczas konserwacji.
PL
016-233_01 99 / 116
