3. Installazione
41
Installazione e montaggio degli apparecchi elettrici possono avvenire solo a cura di un
elettricista specializzato (elettricista specializzato come definito dalla norma VDE
0105)
3.1 Installazione nel plinto di fondazione / Installazione sotto la pavimentazione
sul fondo del corpo base (1). Spingere la
pompa nella guida fino al pezzo filettato –
inserendo il pezzo di collegamento (4) nel
raccordo filettato in gomma (9) – e fissare
con la chiusura (5).
6. Per il passaggio dei cavi sull'alloggiamento
deve essere montata una guarnizione per
passante tubi DN 50 (compresa nella for-
nitura). Per le istruzioni precise vedere il
punto "Applicazione di entrate laterali".
ATTENZIONE: Il cavo deve essere orien-
tato in modo che il funzionamento del gal-
leggiante non venga intralciato.
7. Se necessario, applicare delle entrate la-
terali per i condotti delle acque di scarico.
8. Collocare il corpo base nel plinto di fonda-
zione e collegare il tubo vuoto per il pas-
saggio dei cavi al bocchettone di alimenta-
zione DN 50; se necessario collegare le
entrate laterali ai bocchettoni di alimenta-
zione. Il connettore può essere fatto pas-
sare attraverso un gomito di 45° al massi-
mo.
9. Incollare il condotto di mandata in PVC
DN 40 (a norma DIN 8063) nel manicotto
adesivo del pezzo filettato (6) e guidarlo
Prima dell'installazione del corpo base nel
plinto di fondazione devono essere svolti i
seguenti lavori di montaggio:
1. Spingere la guarnizione piatta (8) sulla
parte filettata del pezzo filettato (6).
2. Innestare il raccordo filettato in gomma
(9) nel pezzo filettato.
3. Spingere il pezzo filettato completato
dall'interno attraverso l'incavo esistente.
4. Avvitare il dado esagonale (7) sul pezzo
filettato (6).
5. Collocare la pompa sulle coste di guida

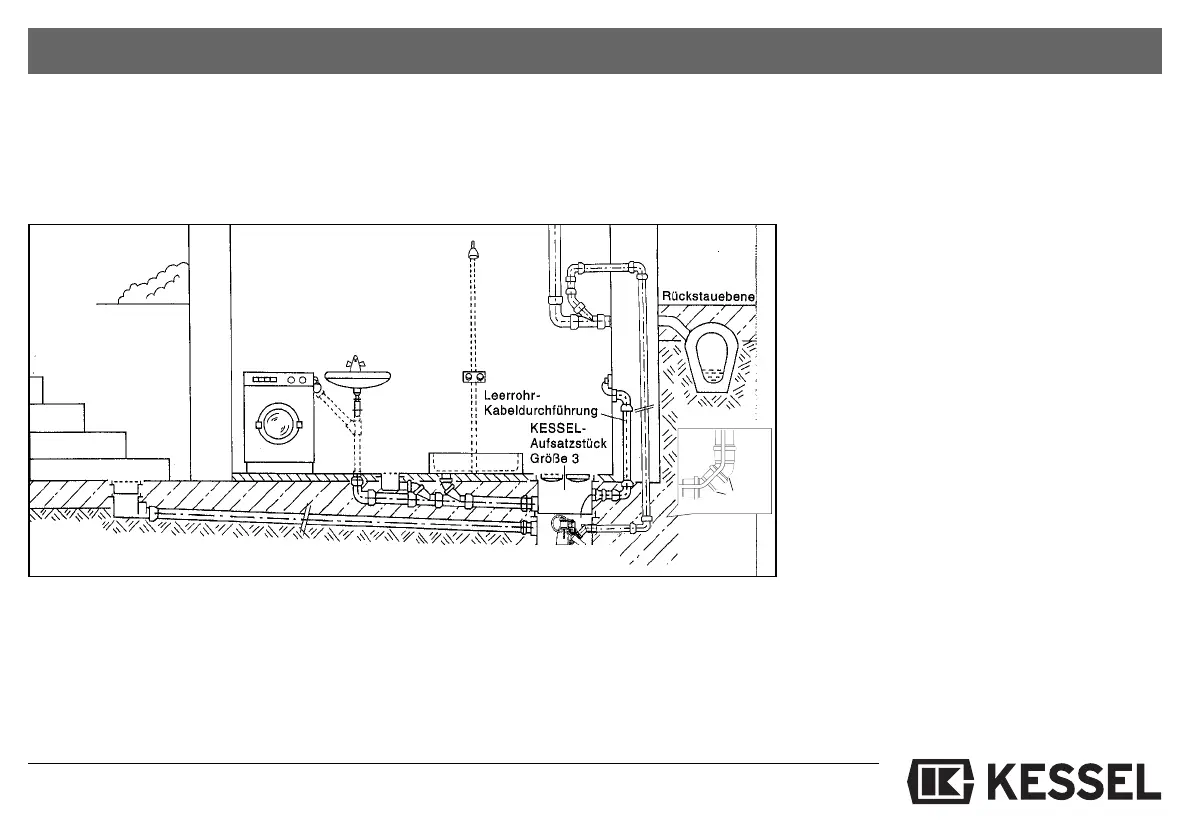

Posizione dei punti di scarico al di sotto della canalizzazione pubblica
max 45°
