Keter MANOR 6x8SD - Floor Assembly Continued; Securing Floor Structure

•

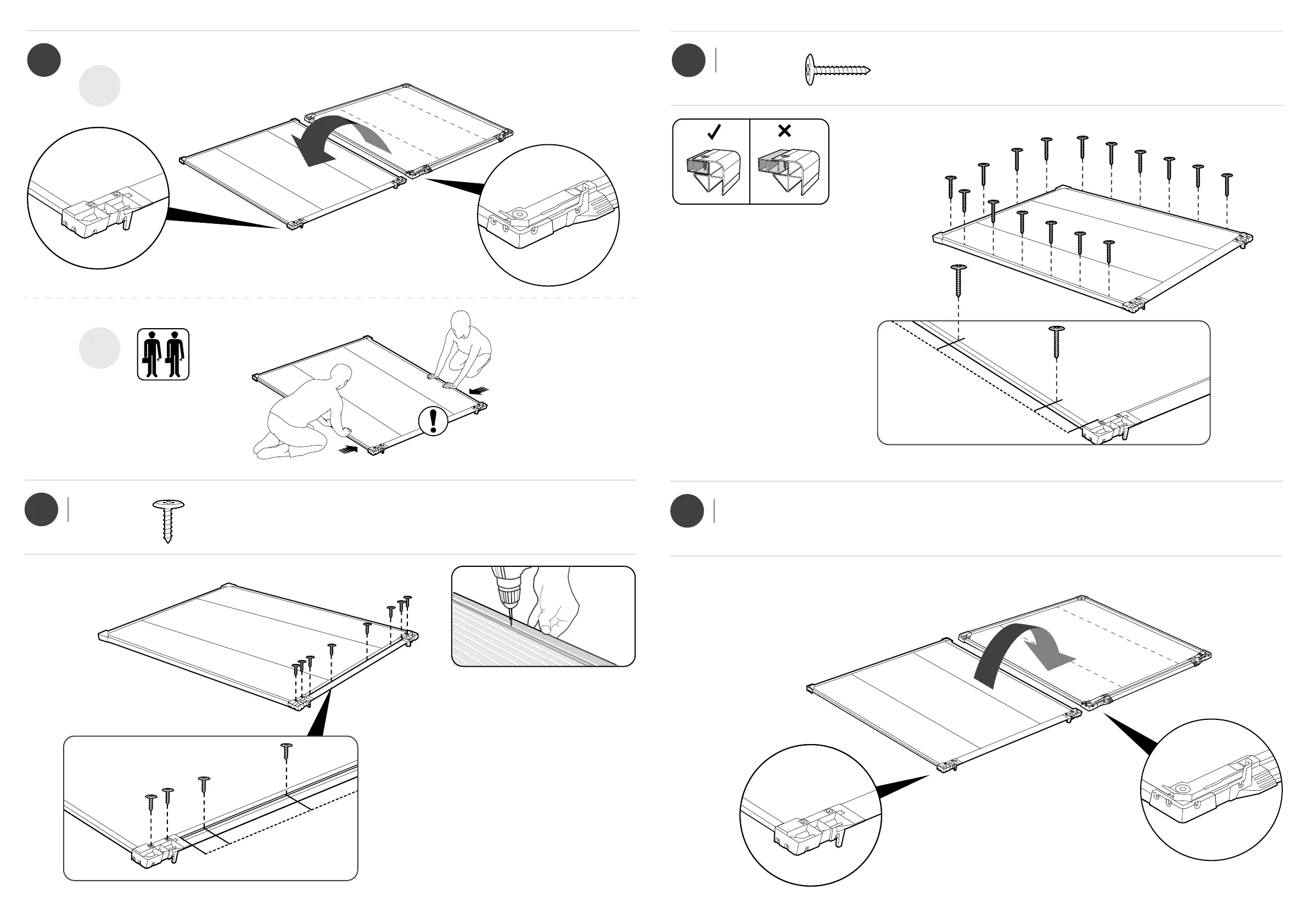

Fit the panel inside the profile; screw on
mark line
•
Insérez le panneau à l’endroit prévu pour
la vis sur la ligne dessinée
•
Encaje el panel dentro del marco y
atorníllelo en la línea marcada
•
Verschrauben Sie die Bodenplatte an der
markierten Linie auf dem Profil mit der
Schraube
•
Plaats het paneel binnen het profiel,
schroef op de gemarkeerde lijn
•
Inserite il pannello nel profilo. Avvitate
sulla linea guida
•
Ajuste o Painel no Interior do Contorno.
Aparafuse na linha Marcada.
5
A
•
Turn over the floor panel
•
Retournez le panneau du sol
•
Dé la vuelta al panel del suelo
•
Drehen Sie die Bodenplatte um
•
Draai het vloerpaneel om
•
Capovolgi il pannello del pavimento
•
Vire o painel do pavimento
B
6
sc15 (x8)
0.63”
16 mm
sc15
sc15
3.9”/10cm
15.7”/40cm
7
s26b (x16)
1”
26 mm
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans
la découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het
profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro
do contorno
s26b
3.9”/10cm
15.7”/40cm
s26b
•
Turn over the floor panel
•
Retournez le panneau du sol
•
Dé la vuelta al panel del suelo
•
Drehen Sie die Bodenplatte um
•
Draai het vloerpaneel om
•
Capovolgi il pannello del pavimento
•
Vire o painel do pavimento
8
10
11
