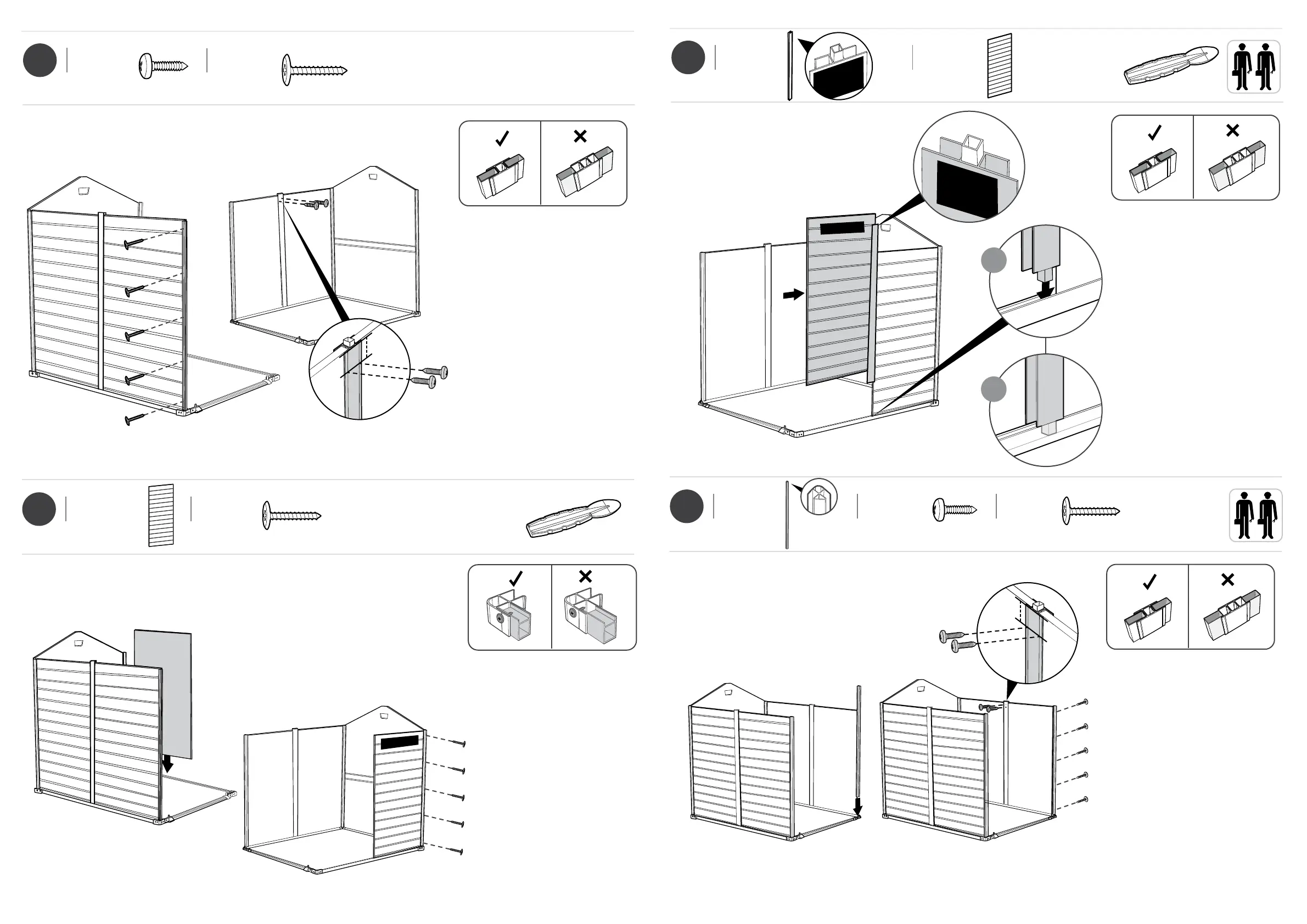

Keter MANOR 6x8SD - Wall Assembly Final Steps; Final Wall Panel Securing

17
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans
la découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het
profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro
do contorno
s13b (x2)
0.47”
12 mm
s26b (x5)
1”
26 mm
s26b
s13b
s13b
3.9”
10cm
w1c
18
w1c (x1)
39.8" x 73.6"
101 x 187 cm
s26b (x5)
1”
26 mm
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans la
découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro do
contorno
s26b
This side up
h1a (x1)
72.4"
184 cm
w1c (x1)
39.8" x 73.6"
101 x 187 cm
19
This
side in
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans
la découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het
profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro
do contorno
This side up
w1c
h1a
This
side in
"This
side in"
20
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans
la découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het
profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro
do contorno
s26b (x5)
1”
26 mm
c1b (x1)
73.2”
186 cm
s13b (x2)
0.47”
12 mm
c1b
s26b
s13b
s13b
3.9”
10cm
2
1
16
17
