KETRON SD3 - X4 Cable Connections

GA
Fi
g
. 2
B
B
F
GA

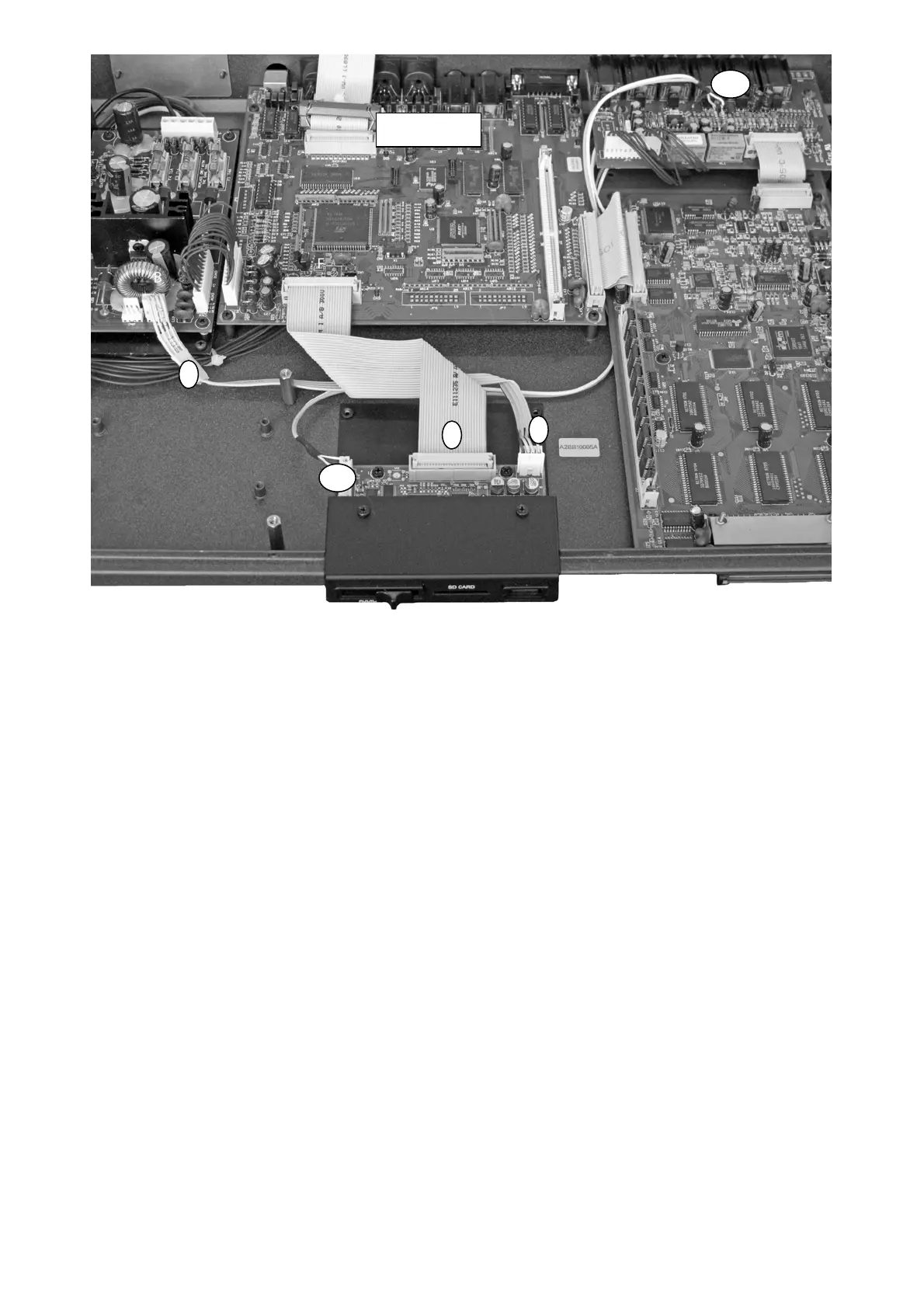

Collegare i cavi presenti nella scatola come segue (Fig. 2):
 Cavo schermato 6 vie GA dal connettore JP3 del PB469 (USB & SD CARD READER) al PB352
(Input/Output) e saldare i terminali delle resistenze e della massa (Fig 3).
 Cavo piatto 26 vie F dal connettore J1 del PB469 (USB & SD CARD READER) al connettore JP1
del PB343 (CPU).
 Cavo piatto 4 vie B dal connettore J5 del PB469 (USB & SD CARD READER) al connettore CN1
del PB359 (Alimentatore).
N.B.: il filo rosso deve corrispondere al PIN1 del connettore CN1.
Follow these instructions to carefully connect the cables included in the package (Fig. 2):
 Shielded cable 6 way GA from connector JP3 of PB469 (USB & SD CARD READER) to PB352
(Input/Output) and solder the terminals of the resistance and the earth ground (Fig. 3).
 Flat cable 26 way F from connector J1 of PB469 (USB & SD CARD READER) to connector JP1
of PB343 (CPU).
 Flat cable 4 way B from connector J5 of PB469 (USB & SD CARD READER) to connector CN1
of PB359 (Power Supply).
N.B.: the red wire must match to PIN1 of connector CN1.
