38

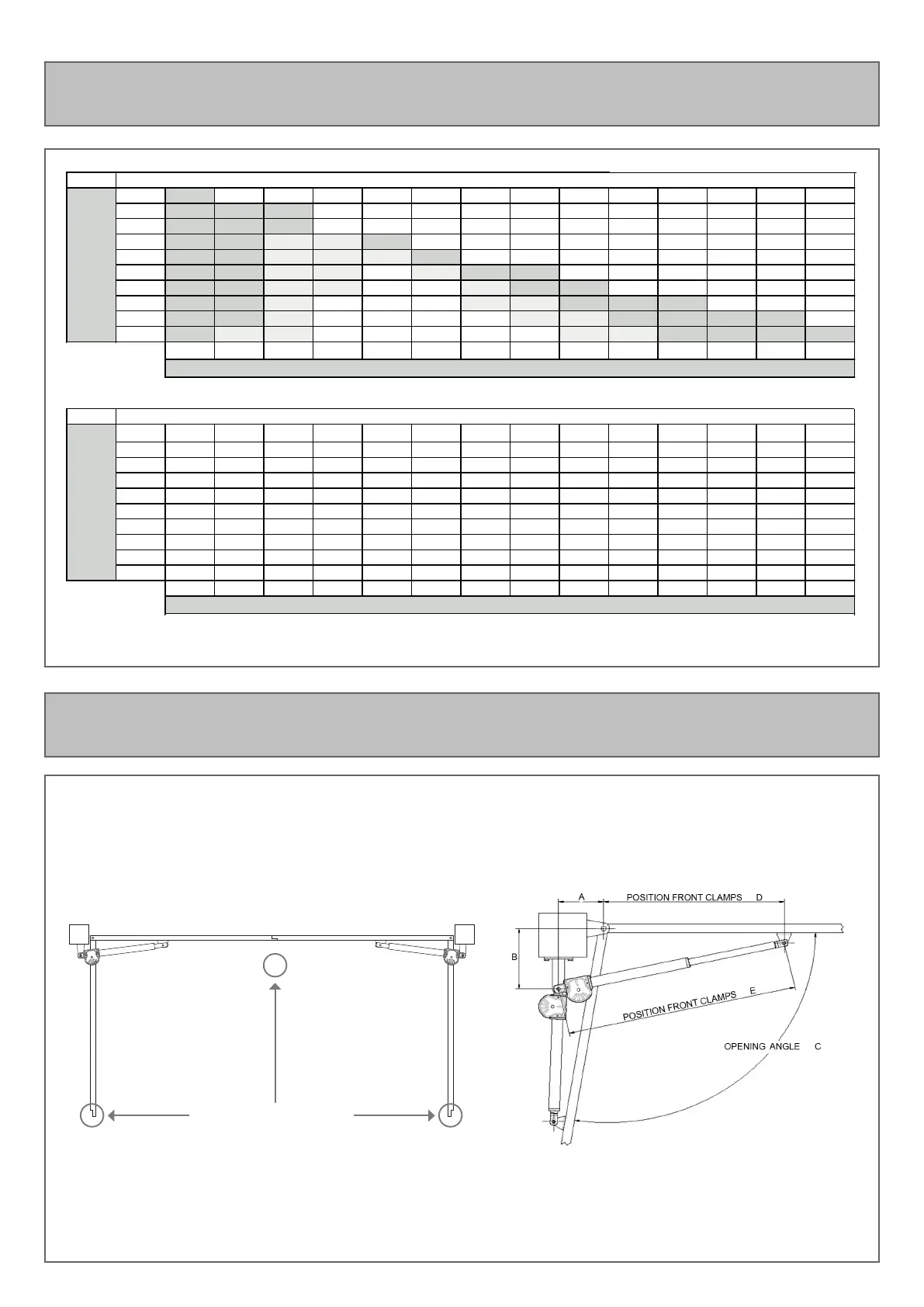

Fig. 4 IT - Rappresentazione quote FR - Représentation hauteurs
EN - Quotes representation PT - Quotas de representação
DE - Darstellung der Werte PL - Przedstawienie wartości
ES - Representación cuotas
Fig. 5 IT - Graco angolo di apertura FR - Graphique angle d’ouverture
EN - Opening angle graph PT - Gráco ângulo de abertura
DE - Zeichnung zum Önungswinke PL - Wykres kąta otwarcia
ES - Gráco ángulo de apertura
280 90°
260 90° 94° 90°
240 90° 95° 99°
220 90° 95° 100° 102° 93°
200 90° 96° 101° 106° 101° 94°
180 90° 96° 102° 107° 112° 101° 95° 91°
160 90° 97° 103° 109° 114° 110° 101° 96° 92°
140 90° 98° 105° 111° 117° 121° 108° 101° 97° 93° 90°
120 90° 99° 107° 114° 120° 125° 116° 107° 102° 97° 94° 92° 90°
100 90° 101° 109° 117° 123° 128° 124° 113° 107° 102° 98° 95° 93° 91°
80 100 120 140 160 180 200 220 240 260 280 300 320 340
POSITION FRONT CLAMP D [mm]
B
280 995
260 998 978 958
240 1002 982 962
220 1005 985 965 94
5 925
200 1007 987 967 947 927 907
180 1009 989 969 949 929 909 889 869
160 1011 991 971 951 931 911 891 871 851
140 1013 993 973 953 933 913 893 873 853 833 813
120 1014 994 974 954 934 914 894 874 854 834 814 794 774
100 1095 995 975 955 935 915 895 875 855 835 815 795 775 755
80 100 120 140 160 180 200 220 240 260 280 300 320 340
B
OPENING ANGLE TABLE
Position of the Front Clamp E = 1095 mm (always)
INSTALLING THE LEDGES
