IV. USO Y CONFIGURACIÓN DE LA SILLA
DE RUEDAS
M. Alzar el apoyapiernas (continuación)
b. Haga rotar el apoyapiés de manera tal que quede alineado con el chasis y se fije en su
lugar dentro del pestillo de bloqueo.
2. Extraer el apoyapiernas elevable
a. Para quitar el apoyapiés, empuje o tire de la palanca de liberación.
b. Gire el apoyapiés hacia afuera y levántelo.
3. Ajuste del tubo de extensión
a. Retire el perno de montaje enroscado en el tubo del apoyapiernas al centro del soporte
de la almohadilla (Fig. 12:C). En algunos casos, este perno puede estar insertado en el
tubo debajo del soporte pivotante.
b. Deslice el tubo de extensión del apoyapiés hasta la altura deseada.
c. Alinee los orificios y vuelva a colocar el perno a través del tubo del apoyapiernas y el tubo
de extensión.
d. Repita los pasos a - c en el lado opuesto.
4. Regulación del ángulo del apoyapiernas
a. Para elevarlo, alce la parte posterior del tubo de extensión (Fig. 12:A). La varilla se
deslizará a través de la rueda dentada en esta dirección. Deténgase en la posición
deseada.
b. Para bajar, sostenga firmemente la pierna por detrás del tubo de extensión (Fig. 12:A).
Tire de la palanca hacia adelante (Fig. 12:B) y, mientras sostiene la palanca, alce el
apoyapiernas. Al soltar la palanca, el apoyapiernas se bloqueará en su posición.

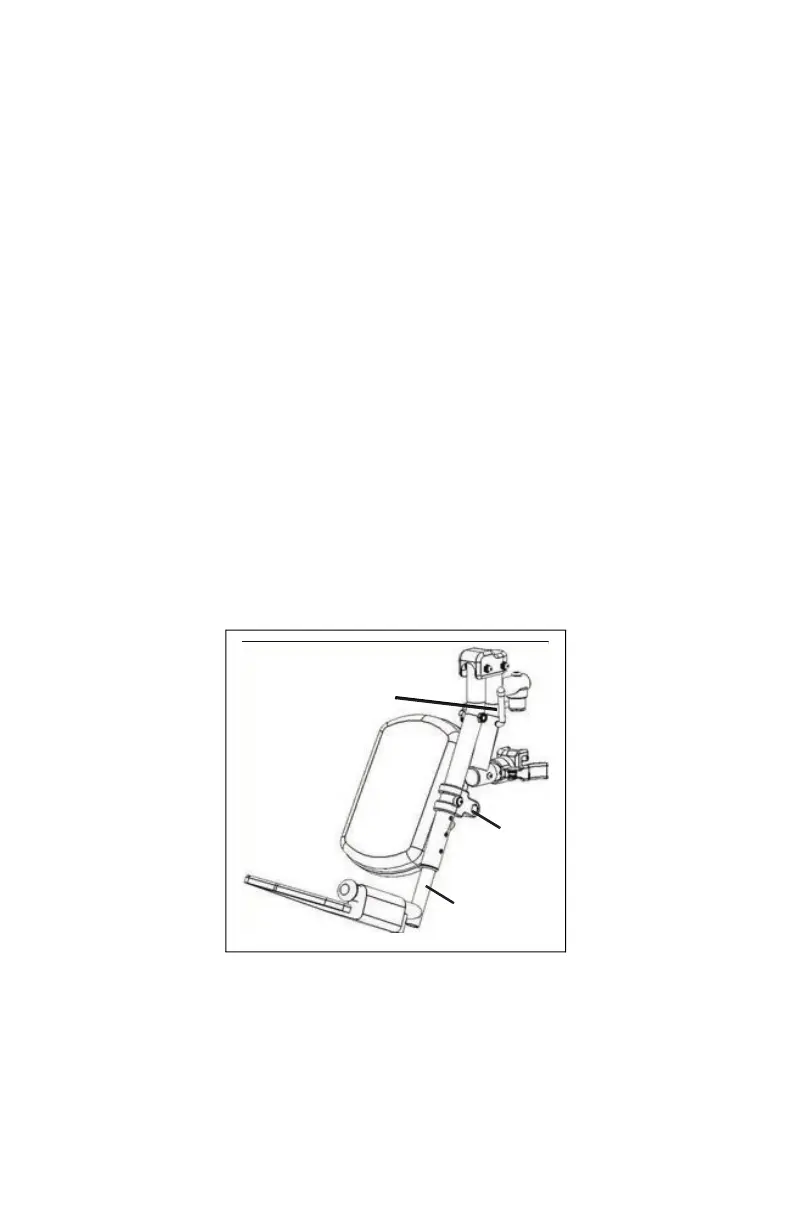

Fig. 12
